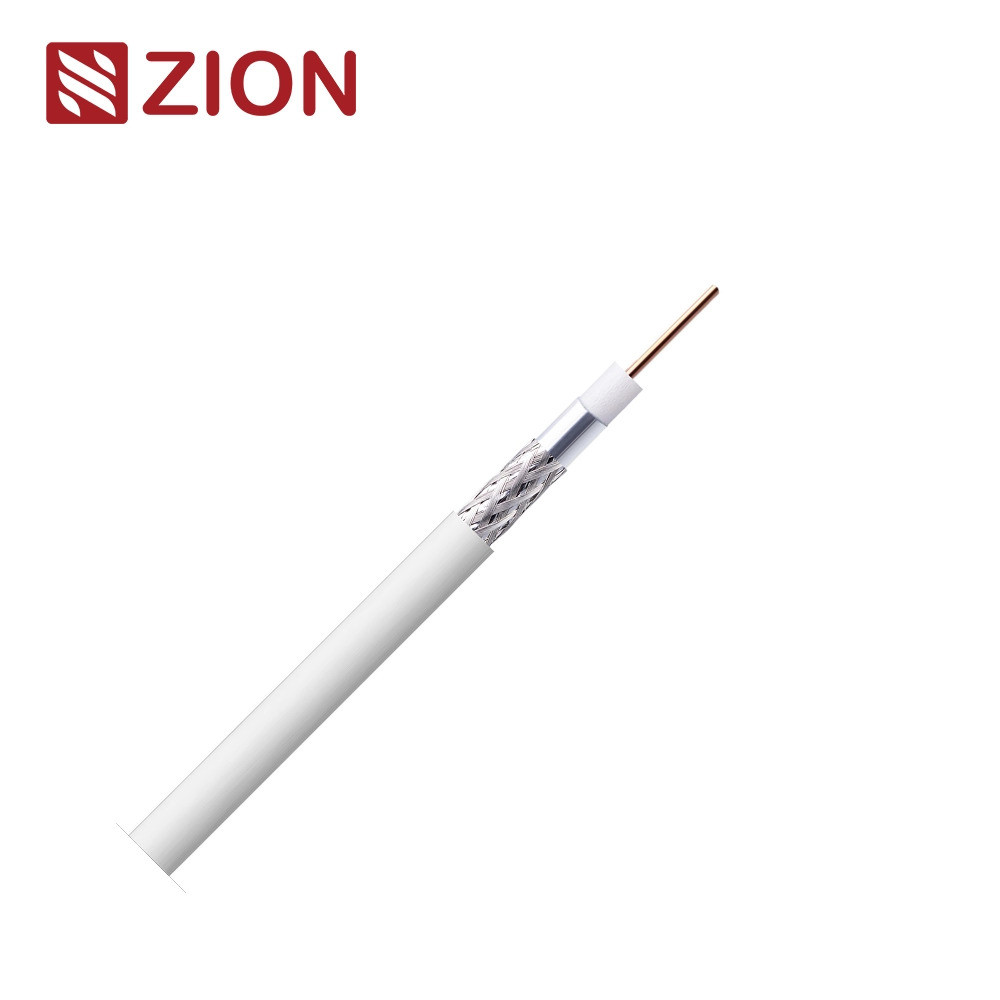

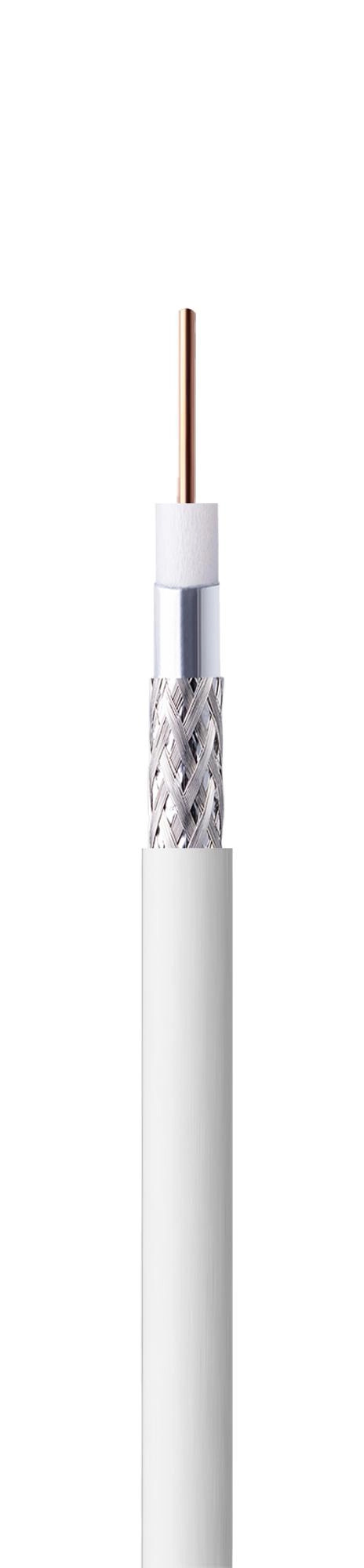

Cavo RG59 con SA classe A Eca - Soluzione di trasmissione del segnale di qualità

Informazioni chiave e parametri di costruzione:

Unione dei prodotti:

7170302

Classe RCP

Eca

Norme:

EN50117-9-2
CEI-UNEL 36762
Codice EN50575

Materiale del conduttore interno

Copper puro (Cu)

Dimensione del conduttore interno

00,80 ± 0,02 mm

Materiale isolante

Polietilene di schiuma (PEG)

Dimensione dell'isolamento

30,50 ± 0,10 mm

Scudo 1

Al/Pet/Al

Scudo 2

Fibra di triturazione di rame stagnato

Copertura del 65%

Giubbotto

Materiale: PVC

OD: 5,00 ± 0,10 mm

Colore: Bianco/Nero o personalizzato

Applicazione

DOCSIS 3.1 (Dati su sistema coassiale)
CATV
4K-UHD
Installazione all'interno

Caratteristiche elettriche e proprietà fisiche

Impedenza caratteristica

200 MHz 75 ± 3 Ohm

Capacità (@1kHz)

52 ± 2 pF/m Nom

Rapporto di velocità

85% Nom.

Resistenza interna del conduttore

35 Ω/km

Resistenza del conduttore esterno

180,60 Ω/km

Resistenza del cerchio

530,60 Ω/km

Voltaggio di isolamento

2.5 kV

Corrente massima (Ieff)

4 A

Perdite di rendimento strutturale (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuation ((SA))
Classe SA A++

30 - 1000 MHz

> 90 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Impedenza di trasferimento

5-30 MHz

< 9mOhm/m

Min.Radius di piegatura

25/50 mm

Max. Forza di trazione del cavo

90 N

Temperatura di funzionamento

-20 / +70 °C

Attenuazione (a 20°C)

Frequenza (MHZ)

Attenuazione massima (dB/100 m)

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo.

Informazioni sull'ordine:

Marcatura

HANGZHOU ZION 7170302 75 OHM RG59 SA Classe A Eca
EN50117-9-2 DDMMYY 001M-100M

Pacco

100M/Roll, 300M/WS (o per richiesta del cliente)

Tempo di consegna

Normalmente 25 giorni dopo aver ricevuto il deposito.

Marchio

HELLOSIGNAL® O OEM
