Informazioni dettagliate

Conduttore:	CCS	Dielettrico:	PE spumato
Scudo 1:	Al-Foil	Scudo 2:	Intrecciatura di alluminio
Giacca:	PVC	Colore:	Bianco o nero
Pacchetto:	305M, 1000FT, bobina di legno, pallet
Evidenziare:	cavo coassiale schermato quadrato , cavo coassiale dello schermo del quadrato rg6

Descrizione di prodotto

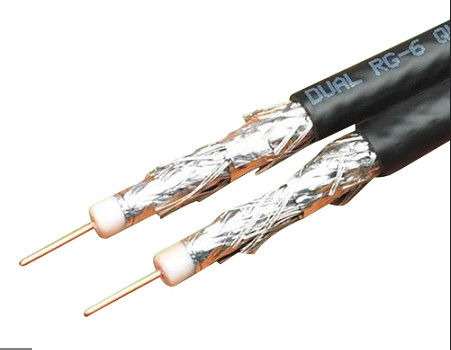

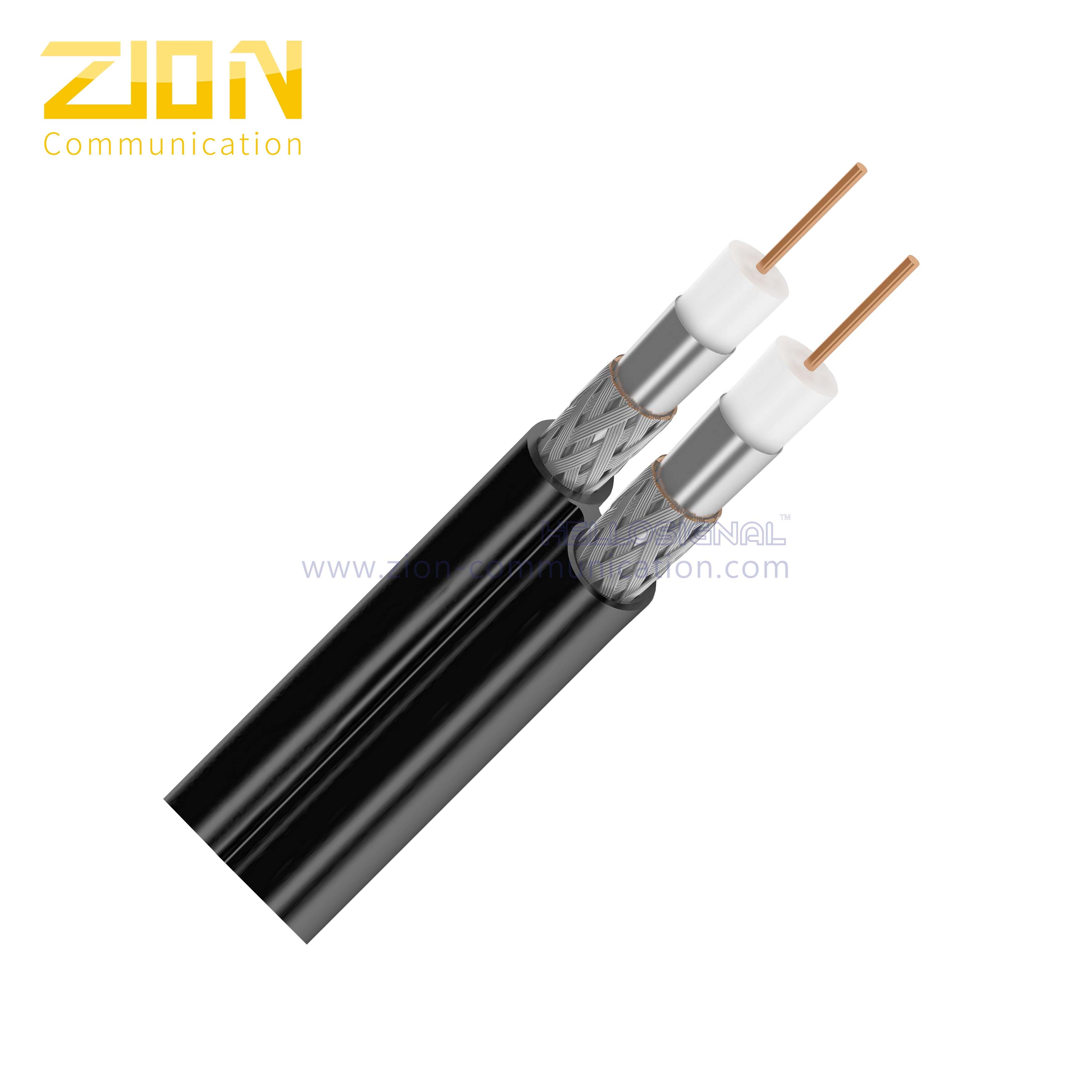

Cavo siamese RG6 Riser CMR Dual 18 AWG CCS Conductor

Visita il nostro sito web ufficiale per saperne di più sul cavo coassiale CATV

Specifiche rapide

Cavo coassiale Dual RG6 Quad-Shield
Conduttore CCS 18 AWG
Prima treccia AL 60%
Seconda treccia AL 40%
Isolamento in PE espanso
AL-Foil legato
PVC con classificazione UL CMR
Cavo da 75 Ohm
Testato fino a 3 GHz
Certificato ISO, CE, RoHS, UL
Disponibile in 305M, 1000FT su bobina di legno con pallet

Descrizione del prodotto

Il cavo coassiale KT0691 RG6 Dual CATV 18AWG CCS con treccia AL 60% legata e 40% non legata PVC-CMR è progettato per prestazioni superiori in sistemi di cavi digitali, satellitari, antenna e comunicazione. Caratterizzato da un'impedenza caratteristica di 75 ohm, questo cavo è prodotto utilizzando materiali di alta qualità e artigianato esperto per garantire prestazioni affidabili in applicazioni pratiche. Confezionato su bobine di legno da 300M/1000FT/1000M con protezione pallet per un trasporto e una movimentazione sicuri.

Applicazioni

Trasmissione del segnale RF
Sistemi CATV
Sistemi MATV
Sistemi CCTV
Reti locali
Video digitale
Antenne

Parametri di costruzione

Componente	Specifiche	Materiale
Conduttore interno	0,040"/1,02 mm/18AWG	Acciaio rivestito in rame
Dielettrico	0,180"/4,57 mm	PE espanso (polietilene espanso a gas)
Schermo 1	0,187"/4,75 mm	Polipropilene di alluminio legato
Schermo 2	Copertura del 60%	Filo di treccia di alluminio
Schermo 3	Nastro di alluminio laminato	Non legato
Schermo 4	Copertura del 40%	Filo di treccia di alluminio
Guaina	0,297"±0,006"/7,54±0,15 mm	PVC (CMR o CMG)
Spessore della guaina	0,033"/0,84 mm	-
Applicazione	Per l'uso in lunghezze CATV più lunghe

Caratteristiche elettriche

Parametro	Valore	Note
Resistenza del conduttore interno	< 87 Ω/km ; < 26,6Ω/1000 piedi	Max. a 20℃
Capacità	52 ±3 pF/m	15,9 ±0,9 pF/ft
Impedenza	75 ± 3 Ω	-
Perdita di ritorno	> 22dB	tra 5 e 1000 MHz
Velocità di propagazione	0,85	-
Test Sparker (VAC)	4	-

Caratteristiche di attenuazione (20℃)

Frequenza (MHz)	Attenuazione massima (dB/100 piedi)	Attenuazione massima (dB/100 m)
5	0,58	1,90
55	1,60	5,25
83	1,95	6,40
187	2,85	9,35
211	3,05	10,00
250	3,30	10,82
300	3,55	11,64
350	3,85	12,63
400	4,15	13,61
450	4,40	14,43
500	4,66	15,29
550	4,90	16,08
600	5,10	16,73
750	5,65	18,54
865	6,10	20,01
1000	6,55	21,49

Proprietà meccaniche e ambientali

Raggio di curvatura del cavo	10 volte il diametro del cavo
Intervallo di temperatura di esercizio (PVC)	-20℃ a 75℃
Dimensioni del cavo	0,2988"±0,006''/7,59±0,15 mm PVC

Informazioni sull'ordine

Marcatura	Zion communication KT0691 RG6 Dual Bonded 60% Non-Bonded 40% PVC(CMR o CMG) CAVO COASSIALE CATV ***M/FT
Pacchetto	500FT/Scatola di trazione, 1000FT/Bobina di legno/Pallet
Tempi di consegna	Normalmente 25 giorni dopo aver ricevuto il deposito
Maggiori informazioni	Vi preghiamo di contattarci

Vantaggi competitivi

Controllo di qualità completo: Controlli rigorosi dalle materie prime ai prodotti finali, tra cui l'ispezione dei materiali in entrata, il controllo del processo di produzione, la formazione dei lavoratori, l'implementazione del sistema 5S e le procedure di manutenzione delle macchine
Ricerca e sviluppo avanzati: Concentrarsi sullo sviluppo di tecnologie elementari per supportare la crescita futura per i clienti e la comunicazione Zion
Assistenza clienti 24 ore su 24, 7 giorni su 7: Abili nella comunicazione efficace con disponibilità di servizio immediato
Risposta rapida: Risposte professionali e tempestive alle richieste
Ampia gamma di prodotti: Oltre 1000 tipi di cavi, connettori e assemblaggi disponibili
Consegna affidabile: Prestazioni di consegna puntuale costanti

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Zion communication OR OEM
Certificazione:	ISO, CE, RoHS, UL
Numero di modello:	Cavo coassiale RG6 doppio

Quantità di ordine minimo:	30 CHILOMETRI
Imballaggi particolari:	305M, 1000FT, bobina di legno, pallet
Tempi di consegna:	Normalmente 15 giorni
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	50*20'GP/mese

Cavo coassiale duale RG6 quad-schermato con conduttore CCS 18 AWG e certificazione CMR per sistemi CATV MATV
