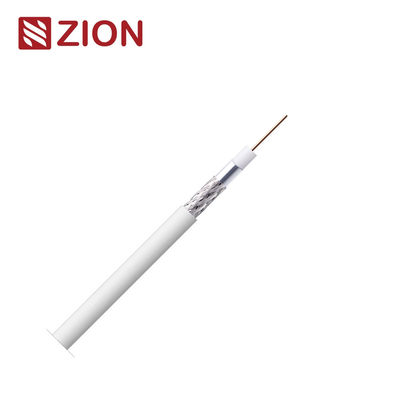

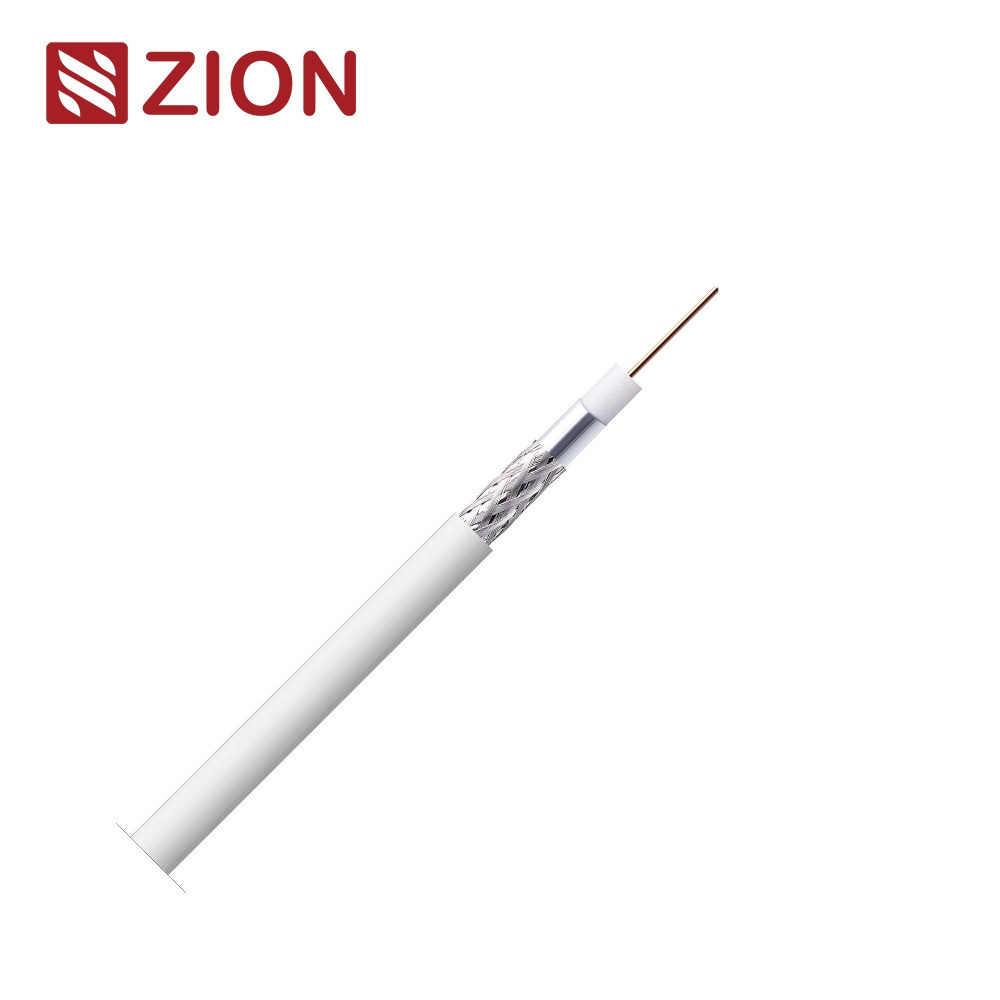

Mini cavo RG59 - SA classe A Eca per trasmissione affidabile del segnale

Informazioni chiave e parametri di costruzione:

Unione dei prodotti:

7170301

Classe RCP

Eca

Norme:

EN50117-9-2
CEI-UNEL 36762
Codice EN50575

Materiale del conduttore interno

Copper puro (Cu)

Dimensione del conduttore interno

0.41 ± 0,02 mm

Materiale isolante

Polietilene di schiuma (PEG)

Dimensione dell'isolamento

10,90 ± 0,10 mm

Scudo 1

Al/Pet/Al+Sur

Scudo 2

Fibra di triturazione di rame stagnato

70% di copertura

Giubbotto

Materiale: PVC

OD: 3,60 ± 0,10 mm

Colore: Bianco/Nero o personalizzato

Applicazione

Installazione all'interno

Caratteristiche elettriche e proprietà fisiche

Impedenza caratteristica

200 MHz 75 ± 3 Ohm

Capacità (@1kHz)

55±3 pF/m

Rapporto di velocità

82% Nom.

Resistenza interna del conduttore

310 Ω/km

Resistenza del conduttore esterno

30 Ω/km

Resistenza del cerchio

340 Ω/km

Voltaggio di isolamento

2.5 kV

Corrente massima (Ieff)

Perdite di rendimento strutturale (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Screening Attenuation ((SA))
Classe SA A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Impedenza di trasferimento

5-30 MHz

<10 mOhm/m

Min.Radius di piegatura

26/52 mm

Max. Forza di trazione del cavo

90 N

Temperatura di funzionamento

-20 / +80 °C

Attenuazione (a 20°C)

Frequenza (MHZ)

Attenuazione massima (dB/100 m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo.

Informazioni sull'ordine:

Marcatura

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Classe A Eca
EN50117-9-2 DDMMYY 001M-100M

Pacco

100M/Roll, 300M/WS (o per richiesta del cliente)

Tempo di consegna

Normalmente 25 giorni dopo aver ricevuto il deposito.

Marchio

HELLOSIGNAL® O OEM
