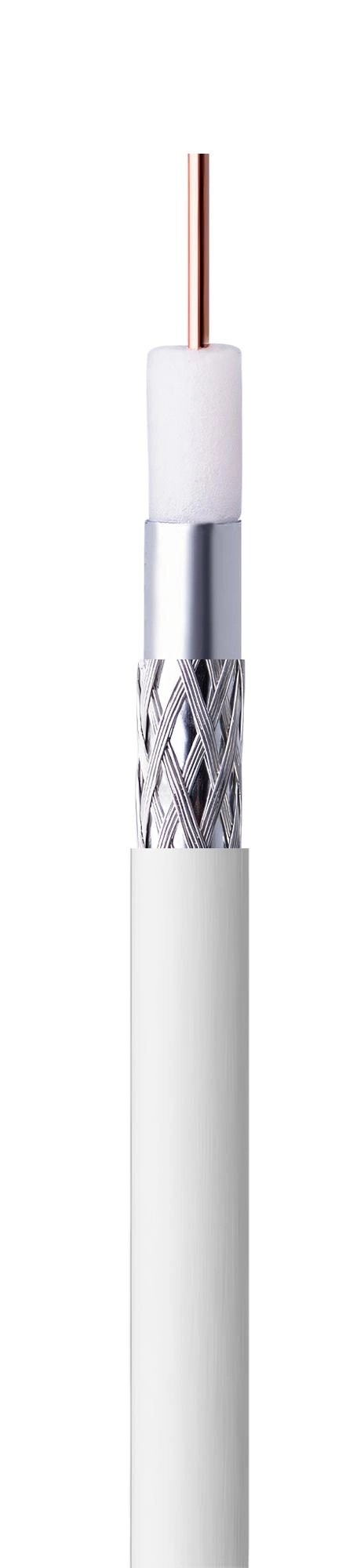

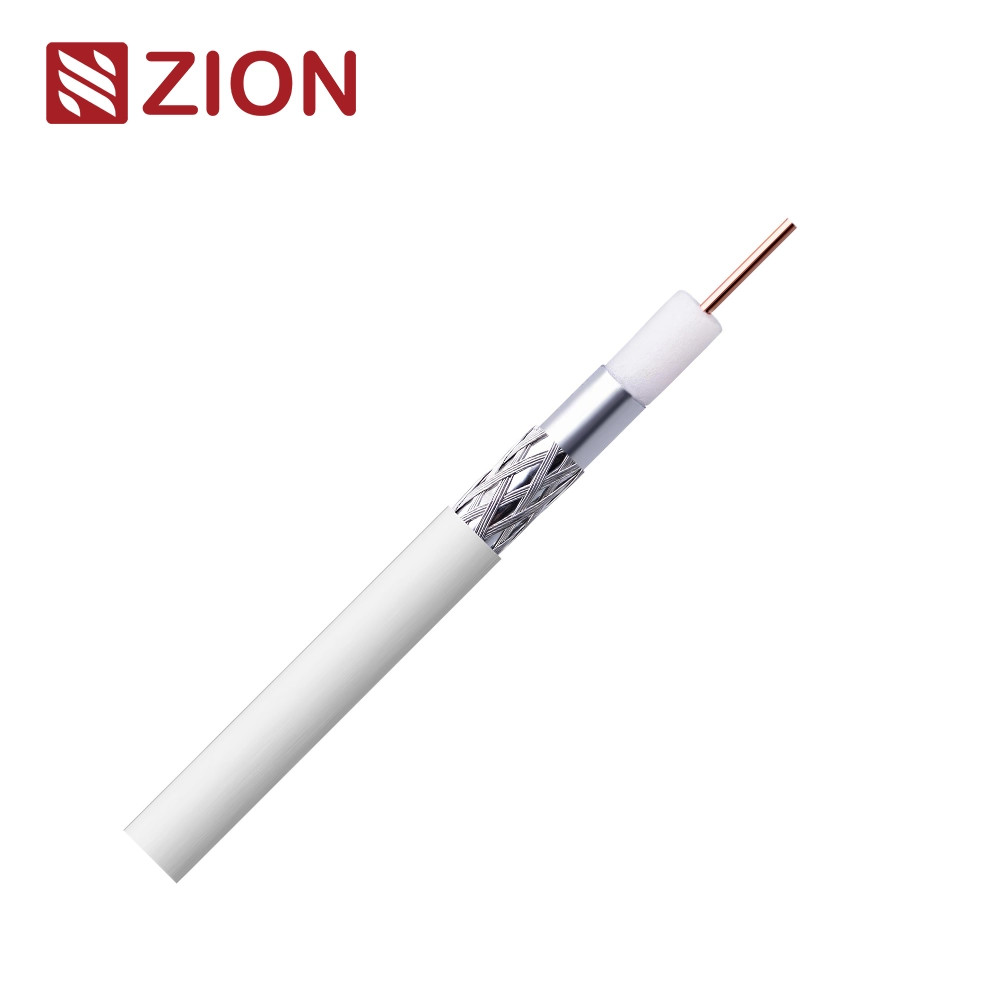

Cavo RG6 con classe SA A+ Eca - Opzione di trasmissione del segnale di alta qualità

Informazioni chiave e parametri di costruzione:

Unione dei prodotti:

7170201

Classe RCP

Eca

Norme:

EN50117-9-2
CEI-UNEL 36762
Codice EN50575

Materiale del conduttore interno

Copper puro (Cu)

Dimensione del conduttore interno

10,00 ± 0,02 mm

Materiale isolante

Polietilene di schiuma (PEG)

Dimensione dell'isolamento

40,75 ± 0,10 mm

Scudo 1

Al/Pet/Al+Sur

Scudo 2

Fibra di triturazione di rame stagnato

52% di copertura

Giubbotto

Materiale: PVC

OD: 6,60 ± 0,10 mm

Colore: Bianco/Nero o personalizzato

Applicazione

DOCSIS 3.1 (Dati su sistema coassiale)
4K-UHD
Installazione all'interno

Caratteristiche elettriche e proprietà fisiche

Impedenza caratteristica

200 MHz 75 ± 3 Ohm

Capacità (@1kHz)

54 ± 2 pF/m Nom

Rapporto di velocità

82% Nom.

Resistenza interna del conduttore

220,50 Ω/km

Resistenza del conduttore esterno

130,20 Ω/km

Resistenza del cerchio

350,70 Ω/km

Voltaggio di isolamento

3 kV

Corrente massima (Ieff)

6 A

Perdite di rendimento strutturale (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuation ((SA))
Classe SA A++

30 - 1000 MHz

> 95 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 80 dB

Impedenza di trasferimento

5-30 MHz

<50,0 mOhm/m

Min.Radius di piegatura

35/70 mm

Max. Forza di trazione del cavo

150 N

Temperatura di funzionamento

-20 / +70 °C

Attenuazione (a 20°C)

Frequenza (MHZ)

Attenuazione massima (dB/100 m)

5

1.70

10

2.30

30

3.50

50

4.50

200

8.70

300

10.70

470

13.60

*I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo.

Informazioni sull'ordine:

Marcatura

HANGZHOU ZION 7170201 75 OHM RG6 SA Classe A+ Eca
EN50117-9-2 DDMMYY 001M-100M

Pacco

100M/Roll, 300M/WS (o per richiesta del cliente)

Tempo di consegna

Normalmente 25 giorni dopo aver ricevuto il deposito.

Marchio

HELLOSIGNAL® O OEM

Servizio online:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Email

info@zion-communication.com

Servizio OEM personalizzato:

Colore

Possiamo personalizzare il colore della giacca basato su RAL Classic

Stampa

Possiamo stampare parole personalizzate sulla giacca

Imballaggio ed etichetta

Possiamo personalizzare la bobina, il cartone e il disegno delle etichette.
