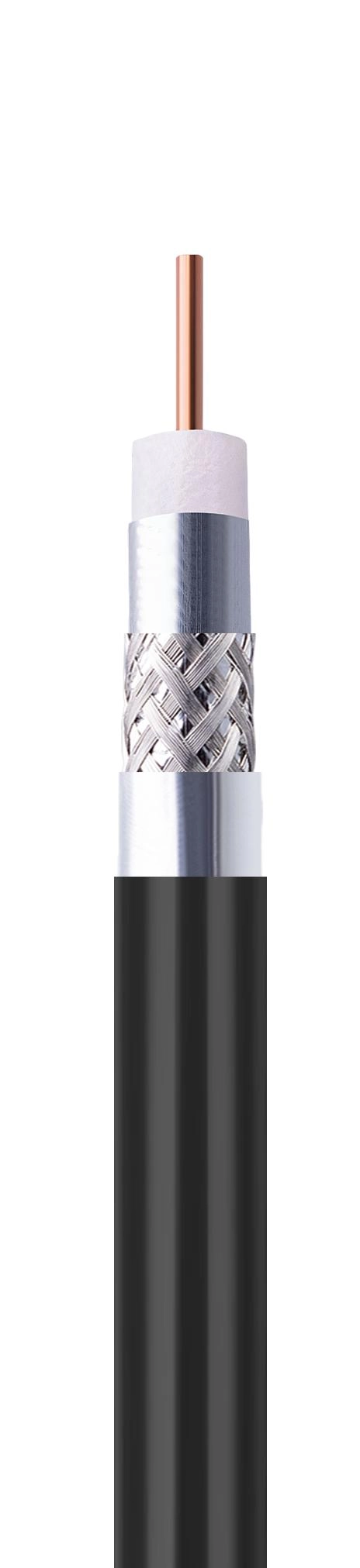

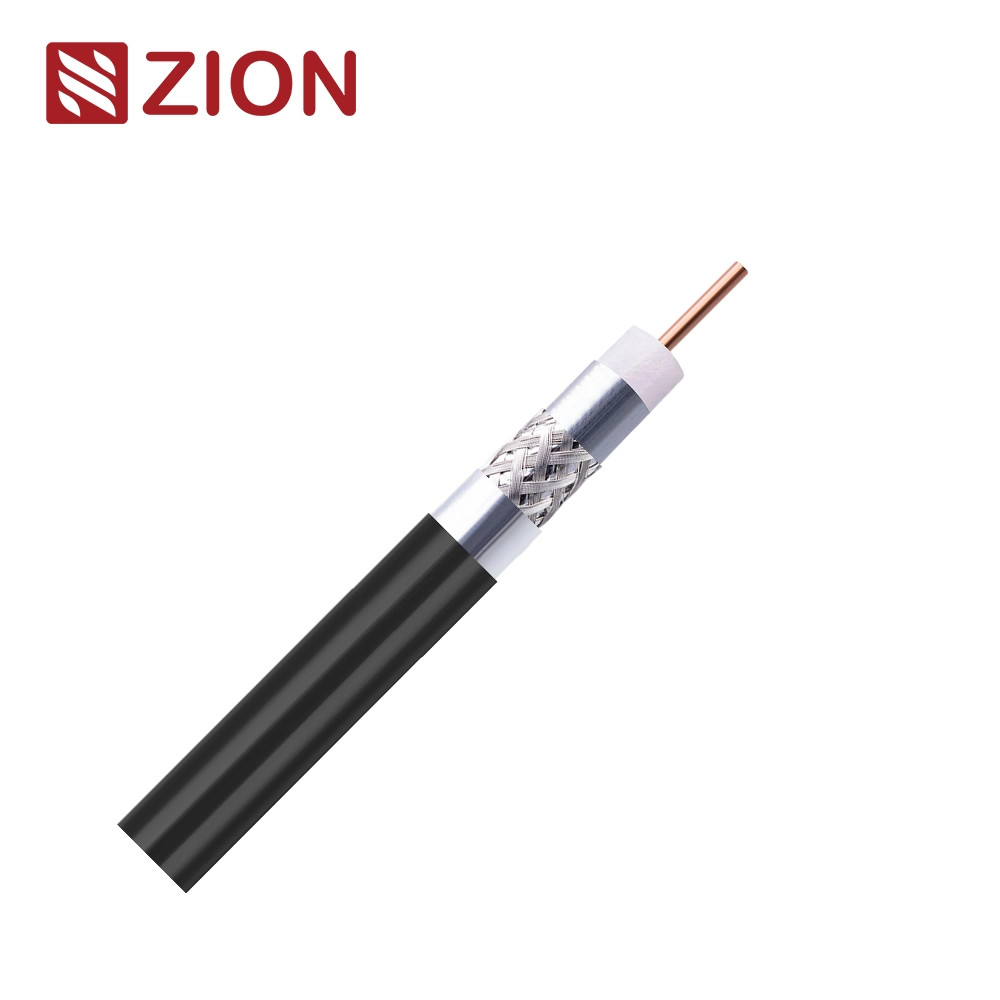

Cavo RG11T - SA classe A++ Fca per trasmissione di segnale superiore

Informazioni chiave e parametri di costruzione:

Unione dei prodotti:

7170105

Classe RCP

Fca

Norme:

EN50117-11-2
CEI-UNEL 36762
Codice EN50575

Materiale del conduttore interno

Copper puro (Cu)

Dimensione del conduttore interno

10,63 ± 0,03 mm

Materiale isolante

Polietilene di schiuma (PEG)

Dimensione dell'isolamento

70,20 ± 0,10 mm

Scudo 1

Al/Pet/Al+Sur

Scudo 2

Fibra di triturazione di rame stagnato

63% copertura

Scudo 3

Al/Pet J-folio

Giubbotto

Materiale: PE

OD: 10,30 ± 0,20 mm

Colore: Bianco/Nero o personalizzato

Applicazione

DOCSIS 3.1 (Dati su sistema coassiale)
CATV
4K-UHD
Installazioni esterne e sotterranee

Caratteristiche elettriche e proprietà fisiche

Impedenza caratteristica

200 MHz 75 ± 3 Ohm

Capacità (@1kHz)

52 ± 2 pF/m Nom

Rapporto di velocità

85% Nom.

Resistenza interna del conduttore

80,50 Ω/km

Resistenza del conduttore esterno

70,50 Ω/km

Resistenza del cerchio

16 Ω/km

Voltaggio di isolamento

8 kV

Corrente massima (Ieff)

16 A

Perdite di rendimento strutturale (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Screening Attenuation ((SA))
Classe SA A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 85 dB

Impedenza di trasferimento

5-30 MHz

<20,5 mOhm/m

Min.Radius di piegatura

100 mm

Max. Forza di trazione del cavo

300 N

Temperatura di funzionamento

-40 / +80 °C

Attenuazione (a 20°C)

Frequenza (MHZ)

Attenuazione massima (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo.

Informazioni sull'ordine:

Marcatura

HANGZHOU ZION 7170105 75 OHM RG11T SA Classe A++ Fca EN50117-9-2 DDMMY 001M-100M

Pacco

100M/Roll, 300M/WS (o per richiesta del cliente)

Tempo di consegna

Normalmente 25 giorni dopo aver ricevuto il deposito.

Marchio

HELLOSIGNAL® O OEM
