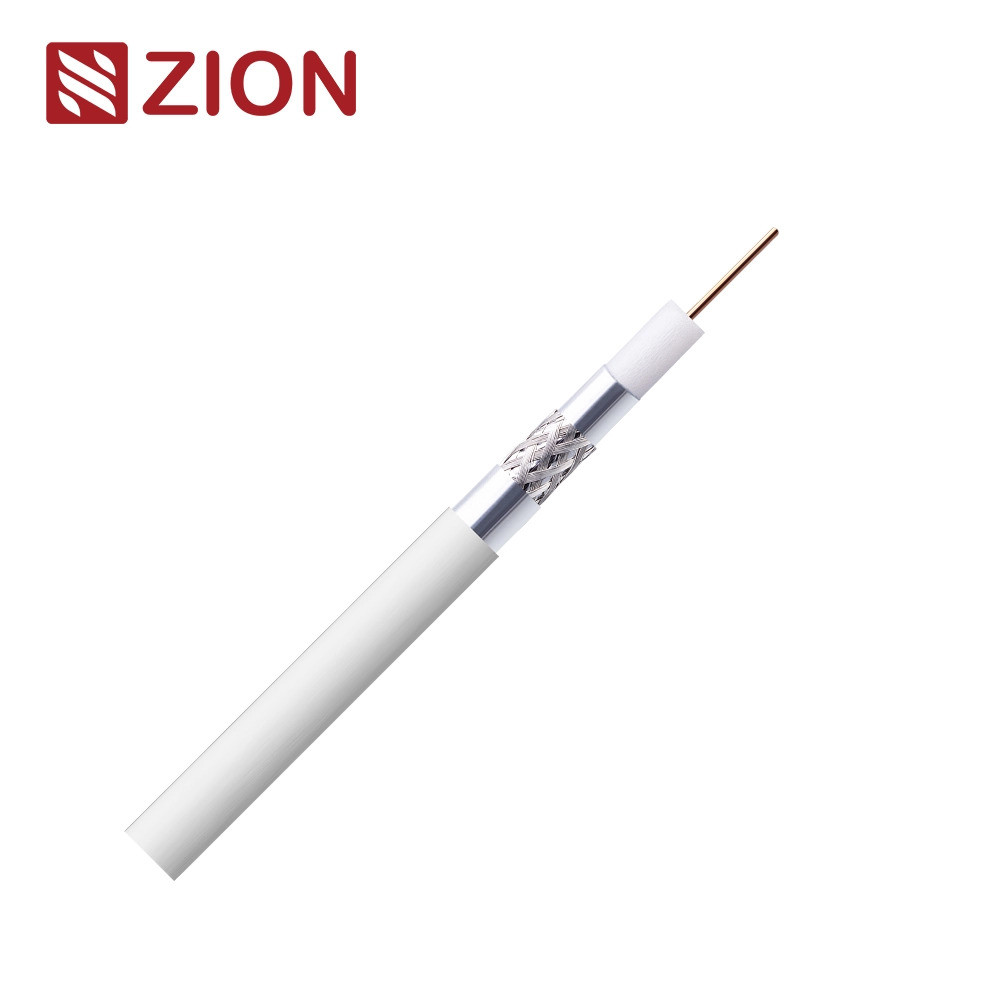

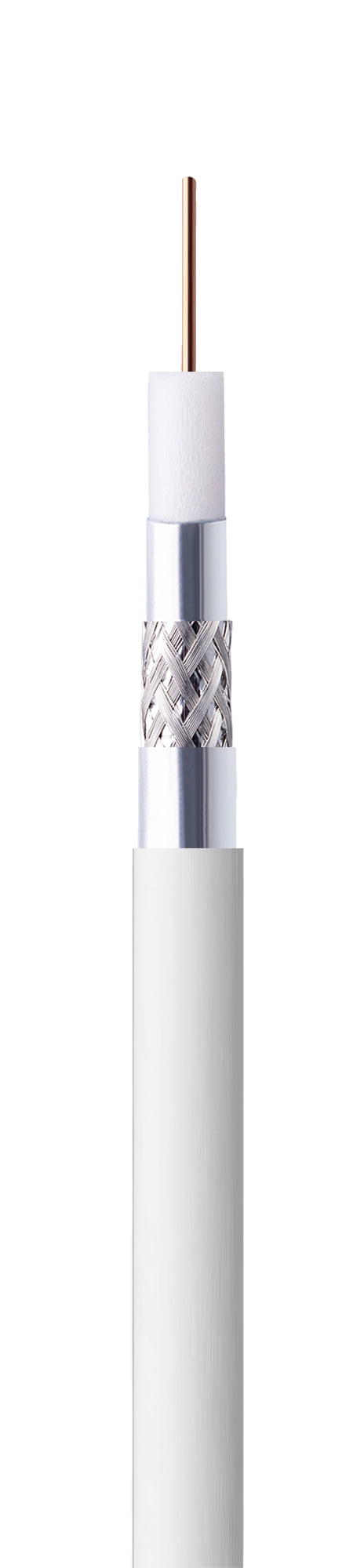

Cavo RG59T con classe SA A++ Eca - Opzione superiore di trasmissione del segnale

Informazioni chiave e parametri di costruzione:

Unione dei prodotti:

7170101

Classe RCP

Eca

Norme:

EN50117-10-2
CEI-UNEL 36762
Codice EN50575

Materiale del conduttore interno

Copper puro (Cu)

Dimensione del conduttore interno

00,80 ± 0,02 mm

Materiale isolante

Polietilene di schiuma (PEG)

Dimensione dell'isolamento

30,50 ± 0,10 mm

Scudo 1

Al/Pet/Al

Scudo 2

Fibra di triturazione di rame stagnato

Copertura del 65%

Scudo 3

Al/Pet

Giubbotto

Materiale: PVC

OD: 5,20 ± 0,10 mm

Colore: Bianco/Nero o personalizzato

Applicazione

DOCSIS 3.1 (Dati su sistema coassiale)
CATV
4K-UHD
Installazione all'interno

Caratteristiche elettriche e proprietà fisiche

Impedenza caratteristica

200 MHz 75 ± 3 Ohm

Capacità (@1kHz)

52 ± 2 pF/m Nom

Rapporto di velocità

85% Nom.

Resistenza interna del conduttore

35 Ω/km

Resistenza del conduttore esterno

130,50 Ω/km

Resistenza del cerchio

480,50 Ω/km

Voltaggio di isolamento

2.5 kV

Corrente massima (Ieff)

4 A

Perdite di rendimento strutturale (SRL)

5 - 470 MHz

> 33 dB

470 - 1000 MHz

> 27 dB

1000 - 2000 MHz

> 25 dB

2000 - 3000 MHz

> 23 dB

Screening Attenuation ((SA))
Classe SA A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 90 dB

Impedenza di trasferimento

5-30 MHz

<20,5 mOhm/m

Min.Radius di piegatura

26/52 mm

Max. Forza di trazione del cavo

90 N

Temperatura di funzionamento

-20 / +80 °C

Attenuazione (a 20°C)

Frequenza (MHZ)

Attenuazione massima (dB/100 m)

5

2.10

10

2.90

30

4.50

50

5.70

200

11.10

300

13.70

470

17.40

*I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo.

Informazioni sull'ordine:

Marcatura

HANGZHOU ZION 7170101 75 OHM RG59T SA Classe A++ Eca
EN50117-9-2 DDMMYY 001M-100M

Pacco

100M/Roll, 300M/WS (o per richiesta del cliente)

Tempo di consegna

Normalmente 25 giorni dopo aver ricevuto il deposito.
