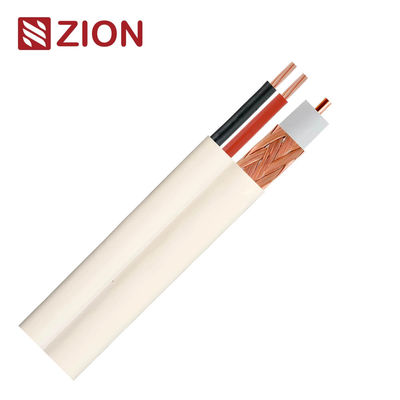

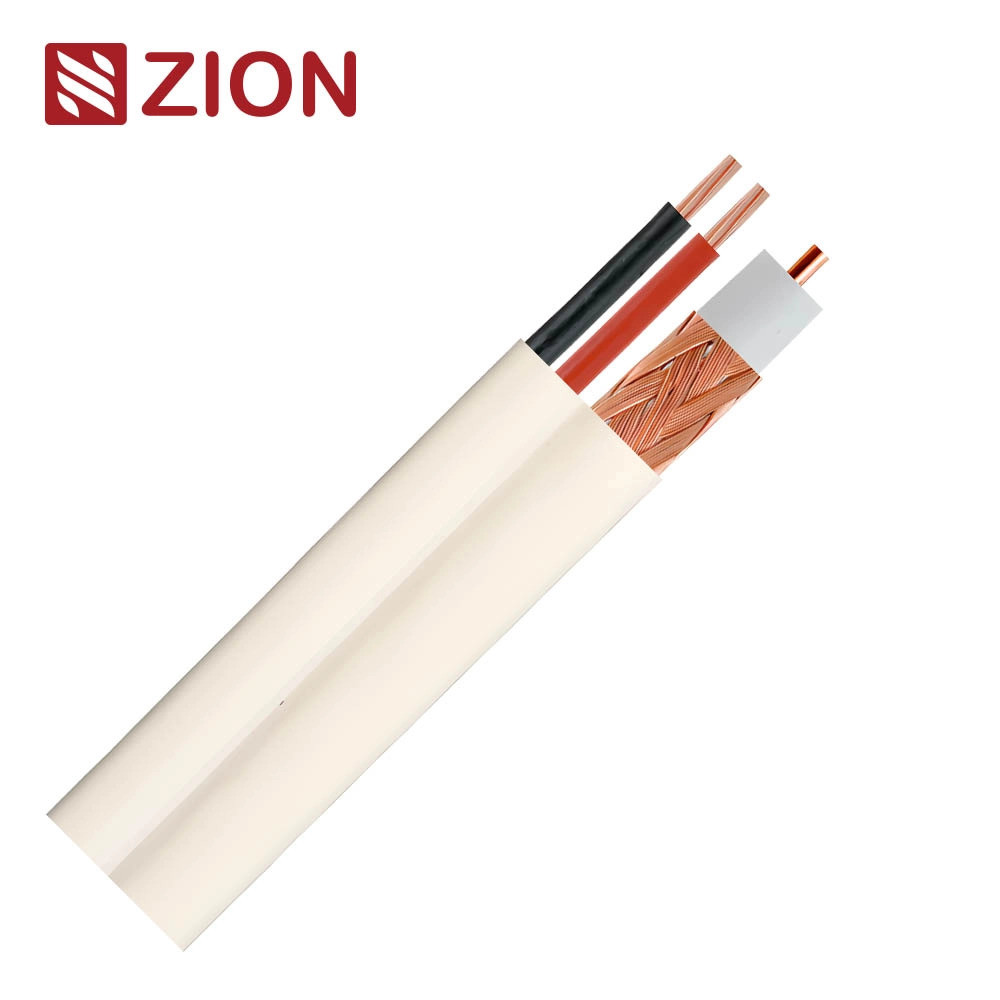

| RG59/U+2/18AWG CMP UL Certificato |
| Informazioni chiave e parametri di costruzione: |
| SKU: |
7102023 |
 |
| Numero del certificato UL: |
E541136 |
| Norme: |
UL 444 & CSA C22.2 n.214
Cavi di comunicazione |
| Componente 1 |
Cavo coassiale RG59 |
| Materiale del conduttore interno |
Copper massiccio nudo (BC) |
| Dimensione del conduttore interno |
0.032"/20AWG/0.813±0.008mm |
| Materiale isolante |
FEP di schiuma per pelle |
| Dimensione dell'isolamento |
0.134±0.006"/3.40±0.15 mm |
| Scudo 1 |
Filtro di triturazione in rame |
| Copertura del 95% |
| Nom.Dia: 0,154±0,006 ′ / 3,91±0,15 mm |
| Giubbotto |
Materiale: Plenum PVC |
| Spessore normale: 0,018" ((0,46mm) |
| OD: 0,197±0,008" (5,0±0,2 mm) |
| Componente 2 |
2C18AWG Cavo di alimentazione |
| Materiale del conduttore interno |
Copper massiccio nudo (BC) |
| Dimensione del conduttore interno |
7×0,0152"/18AWG/7×(0,386±0,004mm) |
| Materiale dielettrico |
Pvc plenum |
| Dimensione dielettrica |
0.060"/1.52±0.10 mm |
| Giubbotto |
Materiale: Plenum PVC |
| Spessore normale: 0,015" ((0,38mm) |
| OD: 0,150±0,008" (3,8±0,2 mm) |
| Applicazione |
Audio/Video |
| Telecamere di sicurezza |

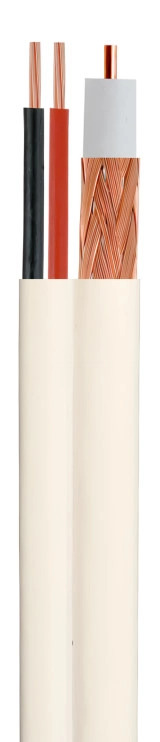

| Sezione trasversale: |
|
|
| Caratteristiche elettriche e proprietà fisiche |
| Resistenza del conduttore COAX |
340,4 Ω/km. 10,5 Ω/1000 piedi. |
| Resistenza del conduttore di potenza |
210,7 Ω/km. 6,6 Ω/1000 piedi. |
| Capacità |
52.5 pF/m. Nom. |
| Impedenza |
75 ± 3 Ω |
| Perdita di rendimento |
20dB (1-300MHz) 100% testato |
| Velocità di propagazione |
84% Nom. |
| Prova di scintilla (VAC) |
2500 V |
| Intervallo di temperatura di funzionamento |
- Da 20 a 75 anni°C (- da 4 a 167°F) |
| RoHS |
Conformità |
| Attenuazione°C): |
| Frequenza (MHZ) |
Attenuazione massima ((dB/100 ft) |
Attenuazione massima (dB/100 m) |
| 1 |
0.30 |
0.98 |
| 10 |
0.97 |
3.18 |
| 50 |
2.40 |
7.87 |
| 100 |
3.40 |
11.15 |
| 200 |
4.85 |
15.90 |
| 400 |
7.00 |
22.95 |
| 700 |
9.50 |
31.15 |
| 900 |
11.10 |
36.39 |
| 1000 |
12.00 |
39.34 |
| *I dati di cui sopra sono solo a titolo di riferimento, prevale il rapporto di prova dell'ordine effettivo. |
| Informazioni sull'ordine: |
| Marcatura |
HANGZHOU ZION 7102023 RG59/U 20AWG/1C+18AWG 2/C
E541136 ((UL) C ((UL) CMP 75C COMPONENTE alla normativa RoHS ××××FT |
| Pacco |
1000ft/Pull Box o Spool di legno (o su richiesta del cliente) |
| Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Marchio |
HELLOSIGNAL®O OEM |
