Durata dell'accoppiamento (ciclo): | ≥1000 | Potenza di ingresso ottica massima (mw): | 200 |
---|---|---|---|
Tolleranza di attenuazione (dB): | da 2 a 10 dB: +/- 1 dB e da 11 a 20 dB: +/- 10% dB | Vibrazione hz(2 ore): | 10~55 |
Temperatura di esercizio (℃): | -5 ~ +85 | Temperatura di stoccaggio (℃): | -40 ~ +75 |
Evidenziare: | attenuatore di 24F MPO,Attenuatore della fibra di MPO,Attenuatore ottico della fibra di MPO |
Zion Code | Zion Description | |||||||

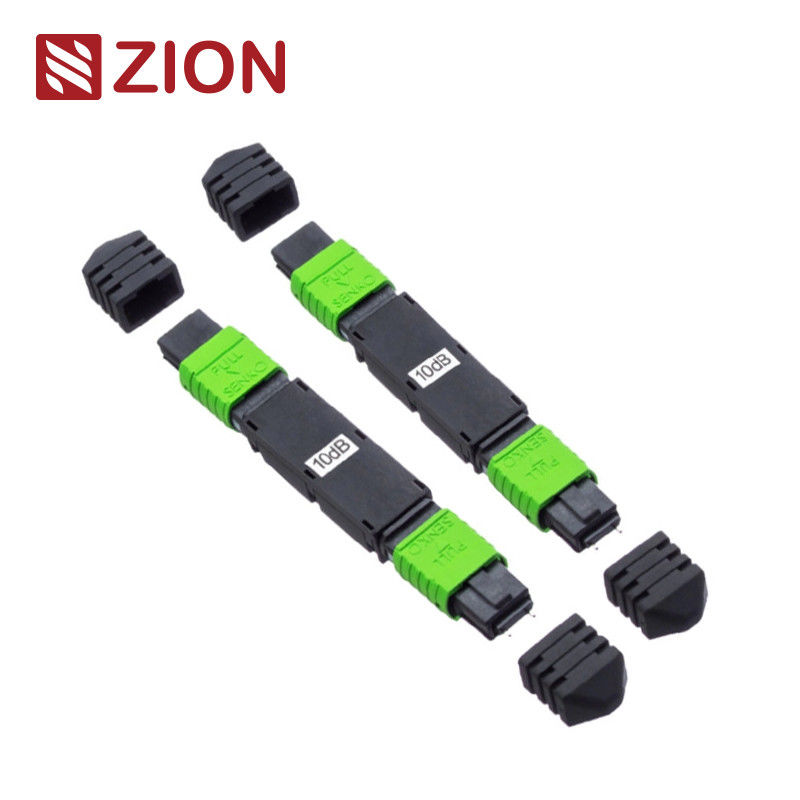

7236015 | il plugin maschio femminile di 24F MPO ha riparato l'attenuatore ottico della fibra (1-20dB) |
La femmina agli attenuatori fissi maschii da OMC offre il controllo definito dei segnali ottici sia in prodotti integrati che aggiunti. Secondo il progetto o il bisogno, gli attenuatori fissi possono limitare (attenuare) la quantità di luce che passa da parte a parte ai livelli esatti il vostro requisito di applicazione o del progetto. Questi livelli di attenuazione precisi prevedono la prestazione altamente accurata. | ||||||||
Caratteristiche
attenuazione coerente del per ogni canale della fibra | ||||||||
MPO standard (maschio) a MPO/(femminile), installazione in-linea facile. | ||||||||
riflessione lombo-sacrale del , perdita di inserzione | ||||||||
perdita dipendente di polarizzazione bassa del (PDL) | ||||||||
attenuazione stabile del , altamente affidabile | ||||||||
in condizioni ambientali stabile | ||||||||
attenuatori misti dell'agente inquinante del e del puntale libero del graffio disponibili su | ||||||||
il richiede l'attenuazione disponibile da 1 dB a 20 che il dB 100% ha provato in fabbrica |
Applicazione dell'attenuatore:
L'attenuatore a fibra ottica delle COMUNICAZIONI di ZION è un genere di dispositivo ottico che può ridurre l'energia del segnale ottico. È usato per attenuare il potere ottico dell'input e per evitare la distorsione causata dal ricevitore ottico dovuto il potere ottico del forte input eccellente. L'attenuatore a fibra ottica, come genere di dispositivo passivo ottico, è utilizzato per l'eliminazione degli errori della prestazione ottica di potere, ricerca degli errori e calibratura dello strumento di fibra ottica nel sistema delle comunicazioni ottiche ed attenuazione di fibra ottica del segnale. Il prodotto è fatto di fibra d'attenuazione verniciata con gli ioni del metallo, che possono regolare il potere ottico al livello richiesto. Pricipalmente usato in: 1.CWDM&DWDM, 2. reti del centro dati, 3. sistemi di CATV, 4.Test installazioni dell'attrezzatura 5.40G/100G |
||||||||
Tipo del connettore | MPO | |||||||
L'attenuatore di MPO è una componente passiva progettata ad uniformemente riduca il potere di un segnale ottico per ogni canale della fibra dentro il connettore di MPO senza cambiare il segnale fondamentale forma. Questo attenuatore è ideale per 40/100G le applicazioni, parallelo trasmissione ottica ed altre applicazioni ad alta densità che uso Connettori di MPO. L'attenuatore di MPO può semplificare significativamente la progettazione di rete, migliora l'efficienza dell'installazione e risparmiare lo spazio. |
Certificazione e conformità
GR-326-CORE: Requisiti generici dei connettori ottici e di Jumper Assemblies di singolo modo | ||||||||
GR-910-CORE: Requisiti generici degli attenuatori a fibra ottica. | ||||||||
GR-63-CORE: Attrezzatura di rete – requisiti generici del sistema della costruzione: Protezione fisica. | ||||||||
ASTM B117: Pratica normale per l'apparecchiatura di funzionamento dello spruzzo di sale (nebbia). | ||||||||
TIA-604: Metodo di prova standard per le componenti a fibra ottica. | ||||||||
Serie TIA-455: Metodo di prova standard per le componenti a fibra ottica. | ||||||||
IEC 60874-1: Connettori per le fibre ottiche ed i cavi, norma generica. | ||||||||
IEC 61300 serie: Dispositivi collegati a fibra ottica e componenti passive, prova di base e procedure di misura. | ||||||||
RoHS: Direttiva sulla restrizione delle sostanze pericolose. |
Caratteristiche:
Parametro | MPO | |||||||
Lunghezza d'onda di funzionamento (nanometro) | 1310&1550 | |||||||
Attenuazione (dB) | 1 - 20 | |||||||
Tipo della fibra | singolo modo OS2 di 8.3/125µm | |||||||
Durevolezza accoppiamento (ciclo) | ≥1000 | |||||||
Max Optical Input Power (Mw) | 200 | |||||||
Tolleranza di attenuazione (dB) | 2 a 10dB: +/- 1 dB &11 al dB 20: +/- dB di 10% | |||||||
Vibrazione hertz (2hr) | 10~55 | |||||||
Temperatura di funzionamento (℃) | -5 ~ +85 | |||||||
Temperatura di stoccaggio (℃) | -40 ~ +75 |
Regola nominata
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
La femmina del LC di OMC al maschio di LC ha riparato l'attenuatore è disponibile per MP IL UPC (1-25dB) e MP L'APC (1-25dB) |
ZION Communication ha expiriences ricchi nella produzione dei casi di OEM/ODM becaused del gruppo di R & S di professione. |
• Logo su misura | |||||||
• Borsa di Label/PE/progettazione del cartone |
