Panoramica del Prodotto

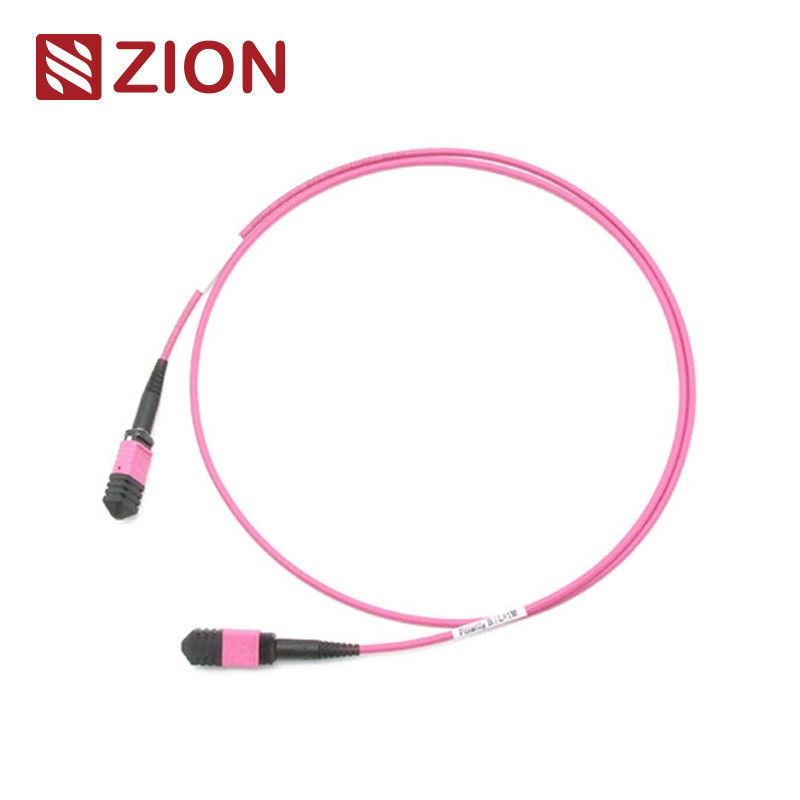

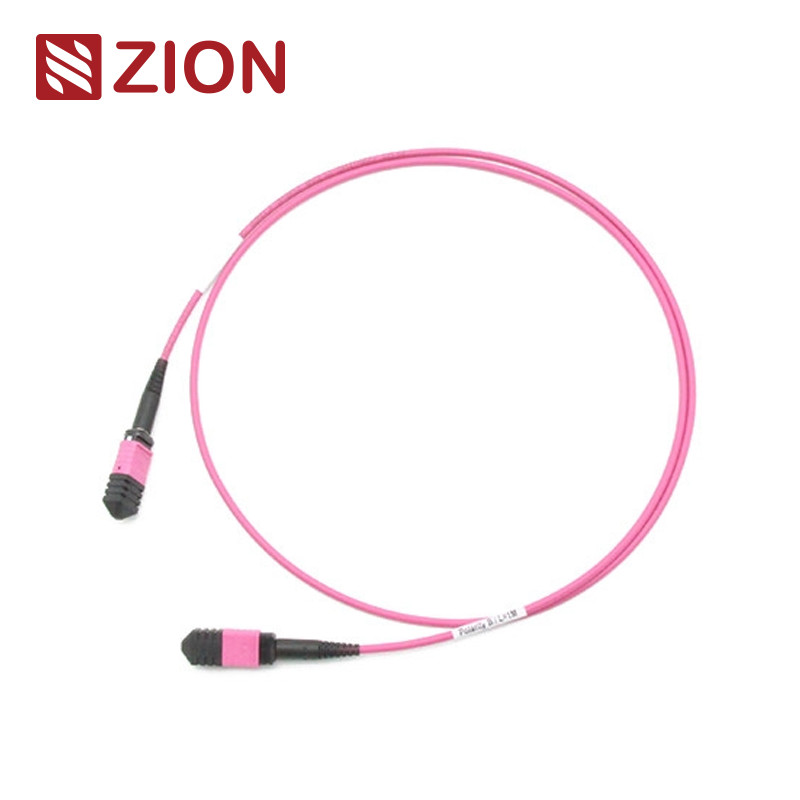

Cavo Patch MPO Femmina a MPO Femmina OM4 3.0mm LSZH 24 Fibre MPO, Metri Personalizzati
Identificazione del Prodotto
Codice Zion: ZCM1158HMA1X
Descrizione Zion: Cavo Patch MPO Femmina a MPO Femmina OM4 3.0mm LSZH 24 Fibre MPO, Metri Personalizzati
Tecnologia del Connettore MPO
Il connettore MPO (Multi-Fiber Push On) è un sistema di connettori in fibra ad alta densità utilizzato principalmente in ambienti di data center, applicazioni fiber-to-the-building e connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I connettori MPO sono classificati secondo gli standard IEC 61754-7 in base al numero di fibre, al genere (Maschio/Femmina) e al tipo di lucidatura (PC o APC).
Specifiche del Prodotto
Cavo Patch in Fibra MPO-MPO 3.0mm LSZH
Questo cavo patch in fibra MPO presenta connettori MPO su entrambe le estremità ed è disponibile in vari conteggi di fibre, tra cui 12, 24, 48, 60, 72, 96 e 144 fibre. Progettati per supportare velocità fino a 10/40/100 Gbps per soluzioni di data center, questi cavi forniscono interconnessioni affidabili per cassette, pannelli e fan-out MPO rinforzati.
Le applicazioni chiave includono:
- Cablaggio dorsale di data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature ottiche
- Implementazione rapida in ambienti con un elevato numero di fibre
Conformità agli Standard Industriali
Riferimento Singlemode MPO: IEC 61754-7
Dettagli Alloggiamento Singlemode MPO: SM APC: connettori verdi + boot neri (MPO a perdita standard), SM APC: connettori gialli + boot neri (MPO a bassissima perdita)
Riferimento Multimode MPO: IEC 61754-7
Dettagli Alloggiamento Multimode MPO: OM1&OM2 PC: connettori beige + boot neri (MPO a perdita standard), OM3&OM4 PC: connettori acquamarina + boot neri (MPO a perdita standard e bassissima), OM3&OM4 PC: connettori viola erica + boot neri (MPO a perdita standard)
Conforme a:
- Standard IEC IEC-61754-7; IEC61755
- Telcordia GR-1435-CORE
- JIS C5982; TIA-604-5(FOCIS5)
- Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- 40G e 100G IEEE 802.3
Specifiche di Prestazione Ottica
Modalità Singola (SM) - APC Lucidato a 8 Gradi
Perdita di Inserzione (MPO):
Perdita Standard: ≤ 0,75 dB (max), ≤ 0,50 dB (tipico)
Perdita Bassissima: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di Inserzione (LC/SC/FC/ST): ≤ 0,3 dB
Perdita di Ritorno:
MPO: ≥ 60 dB (lucidatura a 8 gradi)
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
Multimode (MM) - Lucidatura Piatta PC
Perdita di Inserzione (MPO):
Perdita Standard: ≤ 0,60 dB (max), ≤ 0,50 dB (tipico)
Perdita Bassissima: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di Inserzione (LC/SC/FC/ST): ≤ 0,3 dB
Perdita di Ritorno:
MPO: ≥ 25 dB
LC/SC/FC/ST: ≥ 35 dB
Specifiche Generali
Durata: < 0,3 dB variazione tipica dopo 200 accoppiamenti
Intercambiabilità: ≤ 0,2 dB
Resistenza alla Trazione: > 70 N
Tempi di Inserimento: ≤ 500
Temperatura di Esercizio: -40°C a +85°C
Caratteristiche Principali
- Bassa perdita di inserzione, elevate prestazioni di perdita di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione di terminazione di massa economica per la fibra ottica
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Disponibile in cavi rotondi rinforzati, cavi ovali e opzioni a nastro nudo
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra e del tipo di lucidatura
- Eccellente ripetibilità e intercambiabilità
Applicazioni
Tutti i connettori MPO OMC provengono da Senko/Nissin/Sumitomo. I cavi patch in fibra MPO sono assemblaggi ad alta densità utilizzati in tre aree principali:
- Ambienti di data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature in fibra ottica
Specifiche di Tolleranza della Lunghezza
| Lunghezza Totale (L) (m) |
Tolleranza della Lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Informazioni sull'Imballaggio
Dimensioni standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. La selezione del cartone dipende dalla quantità dell'ordine. Imballaggio personalizzato disponibile.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, stampa e materiale della guaina
- Personalizzazione del colore del connettore
- Etichettatura OEM, anelli di identificazione ed etichette per cavi
- Imballaggio personalizzato e marchi di spedizione
- Diversi livelli di qualità disponibili
