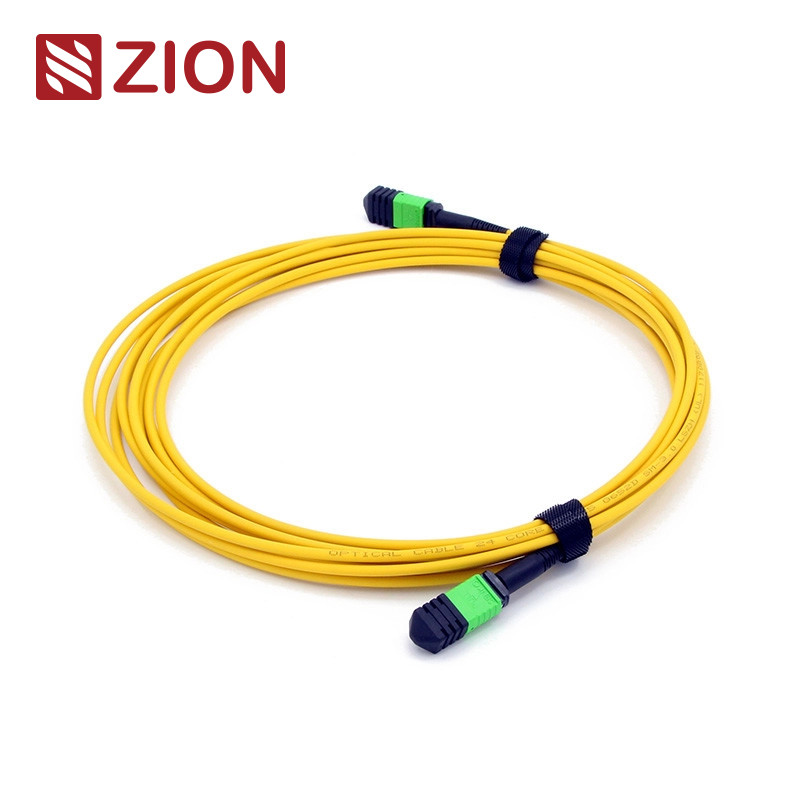

Cavo patch MPO Femmina a MPO Femmina Singlemode 3.0mm LSZH
Il Cavo patch MPO-MPO a 12 fibre è una soluzione in fibra ottica ad alte prestazioni e ad alta densità progettata per gli ambienti dei data center moderni. Questo cavo patch offre durata eccezionale, bassa perdita di inserzione e alta perdita di ritorno per una trasmissione dati ad alta velocità affidabile.
Caratteristiche principali
- Tipo di connettore: MPO su entrambe le estremità, conforme a IEC 61754-7
- Numero di fibre: 12 fibre; disponibile anche in 24, 48, 72, 96 e 144 fibre
- Guaina del cavo: LSZH da 3,0 mm rinforzato per la sicurezza e la conformità ambientale
- Opzioni di lucidatura:
- Modalità singola (SM) APC: ≤0,35 dB (perdita super bassa), perdita di ritorno ≥60 dB
- Modalità multipla (MM) PC: perdita di inserzione ≤0,6 dB, perdita di ritorno ≥35 dB
- Durata: Resiste fino a 200 accoppiamenti con minime variazioni di prestazioni
- Temperatura di esercizio: Da -40°C a +85°C per varie condizioni ambientali
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra, della lucidatura e del grado del connettore
Applicazioni
- Data Center: Ideale per il cablaggio backbone ad alta densità che supporta Ethernet 10G, 40G e 100G (ad esempio, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fiber-to-the-Building (FTTB): Per il collegamento di reti ottiche all'interno degli edifici
- Connettività delle apparecchiature ottiche: Si integra perfettamente con ricetrasmettitori, cassette e pannelli patch
Standard e conformità
Conforme agli standard IEC 61754-7, IEC 61755 e Telcordia GR-1435-CORE. Compatibile con i sistemi di cablaggio strutturato TIA-568-C e supporta i requisiti IEEE 802.3 per Ethernet 40G e 100G.
Perché scegliere i cavi patch MPO-MPO?
- Implementazione semplificata con connettori a terminazione di massa
- Economico per installazioni ad alta densità con scalabilità
- Rapida adattabilità per modifiche nei tipi di connettore tramite cassette modulari
Regole di denominazione e informazioni sulla conferma dell'ordine
Linguetta Push Pull per Senko MPO
Disegno del cavo patch MPO-MPO a 12 fibre
| Lunghezza totale (L)(m) |
Tolleranza di lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Tre metodi di connessione per la polarità MTP/MPO
Connessione di polarità A
I cavi MPO a polarità A utilizzano un design key up, key down. La posizione 1 di un connettore corrisponde alla posizione 1 di un altro connettore senza inversione di polarità. Quando si utilizzano cavi MTP a polarità A, sono necessari cavi patch duplex A-B su un'estremità e cavi patch duplex A-A sull'altra estremità per garantire una corretta trasmissione del segnale.
Connessione di polarità B
I cavi MTP a polarità B utilizzano un design key up, key up. La posizione 1 di un connettore corrisponde alla posizione 12 di un altro connettore. Questo design inverte la polarità, consentendo alla fibra 1 di trasmettere alla fibra 12 (Rx1 a Tx1).
Connessione di polarità C
I cavi MPO a polarità C utilizzano un design key up, key down con configurazione incrociata interna delle fibre. La posizione 1 di un connettore corrisponde alla posizione 2 di un altro connettore, invertendo la polarità per una corretta trasmissione del segnale.
Nota: Il tipo di polarità è specificato nelle seguenti regole di denominazione: Polarità A, Polarità B, Polarità C.
Prodotti di cavi patch in fibra MPO di Zion Communication
7236001: Cavo patch in fibra ottica MPO Femmina a MPO Femmina SM 3.0mm LSZH 12 fibre
Cavo patch MPO Femmina a 12 fibre ad alte prestazioni per applicazioni in modalità singola. Caratterizzato da una guaina LSZH da 3,0 mm, questo cavo patch è ideale per ambienti di data center ad alta densità e supporta connessioni Ethernet 10G, 40G e 100G.
7236002: Cavo patch in fibra ottica MPO Femmina a MPO Femmina SM 3.0mm LSZH 24 fibre
Questo cavo patch MPO Femmina a 24 fibre è progettato per reti in modalità singola che richiedono una trasmissione dati ad alta velocità in un formato compatto.
7236003: Cavo patch in fibra ottica MPO Femmina a MPO Femmina OM3 3.0mm LSZH 12 fibre
Un cavo patch multimode MPO Femmina a 12 fibre progettato per reti OM3, che garantisce prestazioni ottimali per Ethernet 40G/100G.
7236004: Cavo patch in fibra ottica MPO Femmina a MPO Femmina OM3 3.0mm LSZH 24 fibre
Questo cavo patch MPO Femmina OM3 a 24 fibre offre connettività ad alta densità con prestazioni affidabili per reti multimode.
7236005: Cavo patch in fibra ottica MPO Femmina a MPO Femmina OM4 3.0mm LSZH 12 fibre
Sperimenta la connettività a bassa perdita e ad alta densità con questo cavo patch MPO Femmina OM4 a 12 fibre progettato per i data center moderni.
7236006: Cavo patch in fibra ottica MPO Femmina a MPO Femmina OM4 3.0mm LSZH 24 fibre
Questo cavo patch OM4 a 24 fibre è progettato per applicazioni multimode ad alta velocità e ad alta densità.
7236007: Cavo patch in fibra ottica MTP Femmina a MTP Femmina SM 3.0mm LSZH 12 fibre
Un cavo patch in modalità singola MTP Femmina a 12 fibre con una guaina LSZH da 3,0 mm per una connettività ad alta velocità scalabile.
7236008: Cavo patch in fibra ottica MTP Femmina a MTP Femmina SM 3.0mm LSZH 24 fibre
Questo cavo patch MTP Femmina a 24 fibre è ideale per applicazioni in modalità singola che richiedono connessioni ad alta densità.
7236009: Cavo patch in fibra ottica MTP Femmina a MTP Femmina OM3 3.0mm LSZH 12 fibre
Un affidabile cavo patch MTP Femmina OM3 a 12 fibre progettato per applicazioni multimode con prestazioni a bassa perdita.
7236010: Cavo patch in fibra ottica MTP Femmina a MTP Femmina OM3 3.0mm LSZH 24 fibre
Questo cavo patch MTP Femmina OM3 a 24 fibre supporta applicazioni multimode ad alta densità per Ethernet 40G e 100G.
7236011: Cavo patch in fibra ottica MTP Femmina a MTP Femmina OM4 3.0mm LSZH 12 fibre
Per reti multimode ultraveloci, questo cavo patch MTP Femmina OM4 a 12 fibre offre connettività ad alta densità e a bassa perdita.
7236012: Cavo patch in fibra ottica MTP Femmina a MTP Femmina OM4 3.0mm LSZH 24 fibre
Un cavo patch MTP Femmina OM4 a 24 fibre ottimizzato per applicazioni multimode in ambienti ad alta densità.
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da maneggiare e ben protetto, è etichettato e contrassegnato da OMC come impostazione predefinita. Dimensioni standard del cartone: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. La selezione del cartone dipende dalla quantità dell'ordine. Sono disponibili imballaggi personalizzati.
Servizi OEM/ODM
- Colore del cavo, testo di stampa, materiale della guaina del cavo, colore del connettore
- Etichetta OEM, anello di identificazione, etichetta del cavo, scatola, contrassegni di spedizione
- Diversi livelli di qualità disponibili
