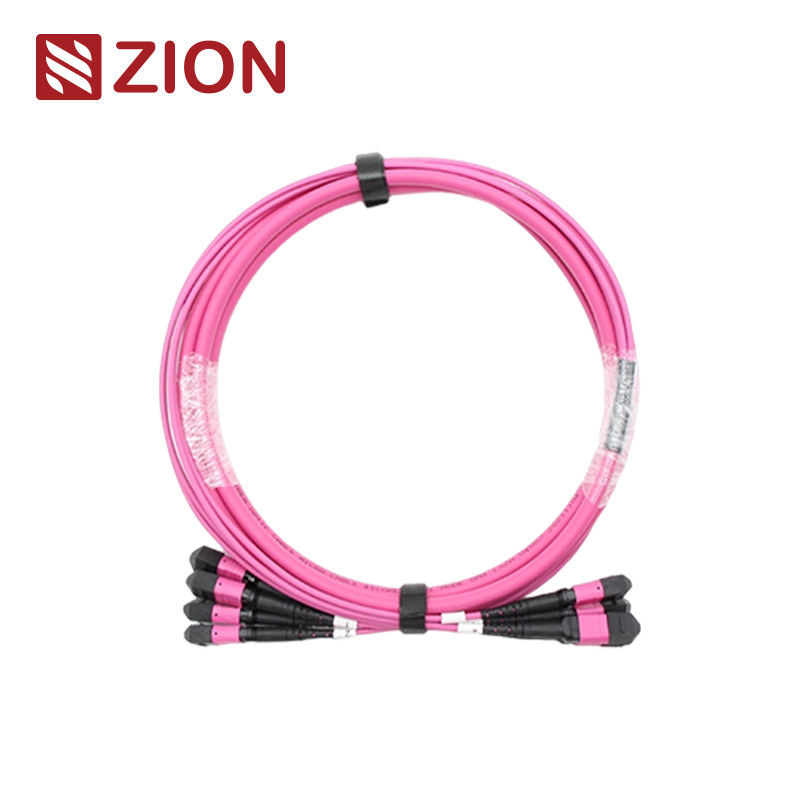

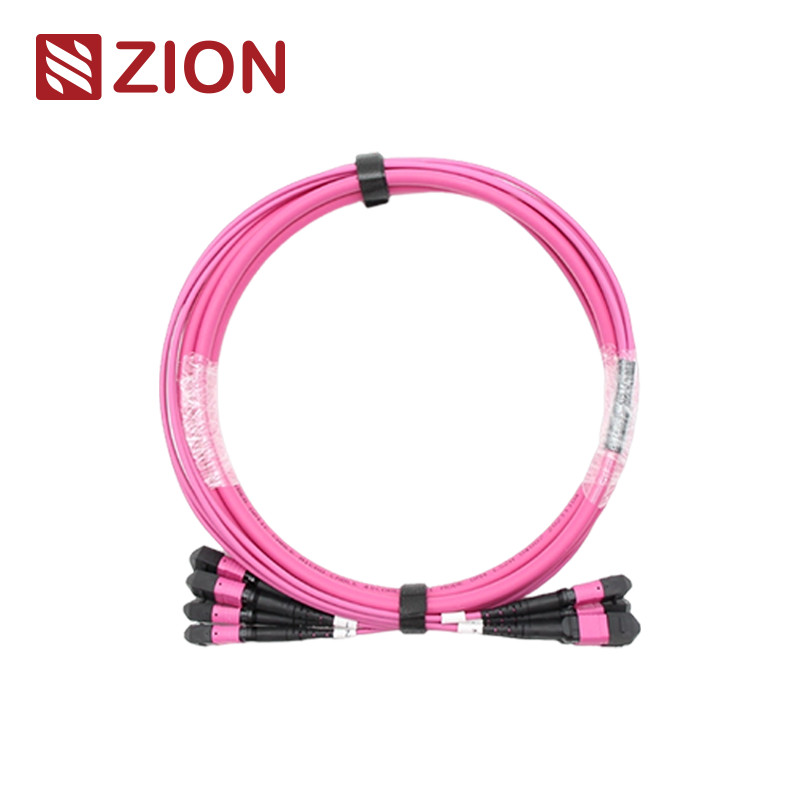

(4×12) 48F MTP OM4 Fibra ottica cavo tronco
Cavo tronco in fibra ottica MTP OM4 ad alta densità progettato per applicazioni di data center, implementazioni di fibra all'edificio e connessioni interne nelle apparecchiature di trasmettitori ottici.
Identificazione del prodotto
Codice Zion:ZCM22C8HIAX
Descrizione:(4×12) 48F MTP OM4 Fibra ottica cavo tronco
Il connettore MTP è un tipo di connettore push-on multi-fibra progettato per ambienti ad alta densità.e connessioni interne all'interno di apparecchiature di trasmettitori ottici che supportano la tecnologia 40G, 100G e applicazioni QSFP+.
Specifiche dei connettori MTP
I tipi di connettori MTP sono classificati in base ai regolamenti EIA/TIA-604-5 in base al numero di nuclei, al sesso (maschio/femmina) e alla polarità (PC o APC).
24F-144F i cavi tronco MPO/MTP sono terminati da connettori MPO/MTP su entrambe le estremità, che collegano i moduli MPO/MTP come collegamenti permanenti.questi cavi supportano velocità fino a 10/40/100Gbps soluzioni di data center.
Norme industriali
MTP singolo modo
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:
SM APC: connettori verdi + caricatore nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP Super Low Loss)
MTP Multimode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:
OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP Standard & Super Low Loss)
OM3&OM4 PC: connettori Heather Violet + boot nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
- Cavi strutturati per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3 Conforme
Specifiche ottiche
Perdita di inserimento (MTP) - IEC 61300-3-34
Dispositivo singolo (polito a 8 gradi per l'APC):
Perdite standard: ≤ 0,75 dB (massimo), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Multimodo (PC Flat Polish):
Perdite standard: ≤ 0,6 dB (massimo), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) - IEC 61300-3-6
Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MTP)
Dispositivo singolo (polito a 8 gradi per l'APC):≥ 60 dB
Multimodo (PC Flat Polish):≥ 25 dB
Specifiche aggiuntive
- Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
- Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
- Intercambiabilità:≤ 0,2 dB
- Test inserimento-tiraggio:500 volte, IL<0,5 dB
- Resistenza alla trazione:> 70N
- Orari di inserimento:> 600
- Temperatura di funzionamento (APC in modalità singola):-40°C a +85°C
Caratteristiche chiave
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
- Casse colorate per una facile identificazione
- Eccellente ripetibilità e intercambiabilità
Applicazioni
Tutti i connettori OMC MTP sono provenienti da Senko/Nissin/Sumitomo.
- Ambienti di data center ad alta densità
- Implementazione della fibra all'edificio
- Connessioni interne all'interno di apparecchiature a fibra ottica
Regole di denominazione e conferma dell'ordine
Spingi Pull Tab per Senko MTP
Materiali del prodotto
Costruzione di cavi
Collegamento e canale di fibra
Nota:I connettori femminili devono essere collegati a tipi di connettori maschili.
MTP-MTP 12F Disegno del cavo tronco
Specifiche di tolleranza di lunghezza
| Lunghezza complessiva (L) (m) |
Lunghezza di tolleranza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% × L/-0 |
Metodi di connessione a polarità MTP/MPO
Tre metodi di connessione aiutano a mantenere una corretta polarità MTP/MPO. Poiché il connettore unitario del cavo troncale MPO/MTP 24F-144F è 12F MPO/MTP, condivide la stessa polarità dei singoli cavi troncali MPO/MTP.
Dettagli sul materiale
Modelli di cavi MPO/MTP
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fibra ottica cavo tronco
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fibra ottica cavo tronco
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Fibra ottica cavo tronco
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fibra ottica cavo tronco
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Fibra ottica cavo tronco
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Fibra ottica cavo tronco
Imballaggio
I cavi in fibra ottica sono confezionati in cartoni protettivi con etichettatura OMC come standard.Opzioni di imballaggio personalizzate disponibili.
Servizi OEM/ODM
- Colori personalizzati di cavi, stampa e materiali per giacche
- Etichettatura OEM, anelli di identificazione, etichette per cavi e marchi di spedizione
- Disponibilità di più livelli di qualità
Portfolio di prodotti

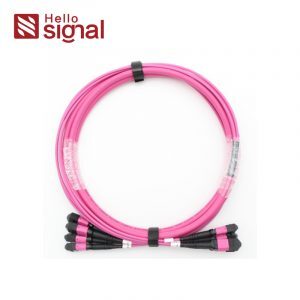

(4×12) 48F MPO SM Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici

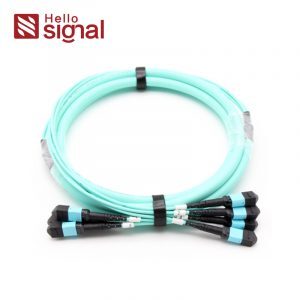

(4×12) 48F MPO OM3 Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici
(4×12) 48F MPO OM4 Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici

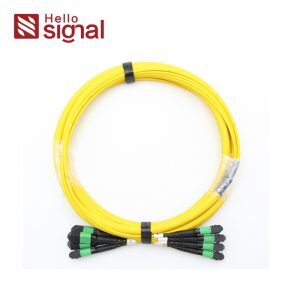

(4×12) 48F MTP SM Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici
(4×12) 48F MTP OM3 Fibra ottica cavo tronco" class="pd-image">(4×12) 48F MTP OM3 Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici
(4×12) 48F MTP OM4 Fibra ottica cavo tronco
Rete ottica, MPO-MTP TRUNK CABLE, MTP/MPO, componenti ottici
