| Luogo di origine: | Cina |
|---|---|
| Marca: | HELLOSIGNAL® OR OEM |
| Quantità di ordine minimo: | 50 pezzi |
| Imballaggi particolari: | 10 pz/sacchetto di plastica |
| Tempi di consegna: | Normalmente 25 giorni dopo aver ricevuto il deposito. |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Senza limiti |
| Durata: | <0.3dBvariazione tipica, 200 accoppiamenti | Intercambiabilità: | ≤0,2 dB |
|---|---|---|---|
| Resistenza alla trazione: | >70 N | Test di inserimento-trazione: | 500 volte, IL |
| Temperatura di esercizio (℃）: | da -40 a +85°C | ||
| Evidenziare: | Cavo trunk in fibra ottica MTP,cavo trunk in fibra EIA/TIA-604-5 MTP,cavo trunk in fibra multimodale MTP |
||
12F MPO (MTP) - cavo di toppa della fibra di MPO (MTP) è progettato per 40G QSFP+ SR4
40G QSFP+ CSR4 e collegamenti diretti di ottica di 100G QSFP28 SR4 e centro dati ad alta densità
| Zion Code | Zion Description | |||||||

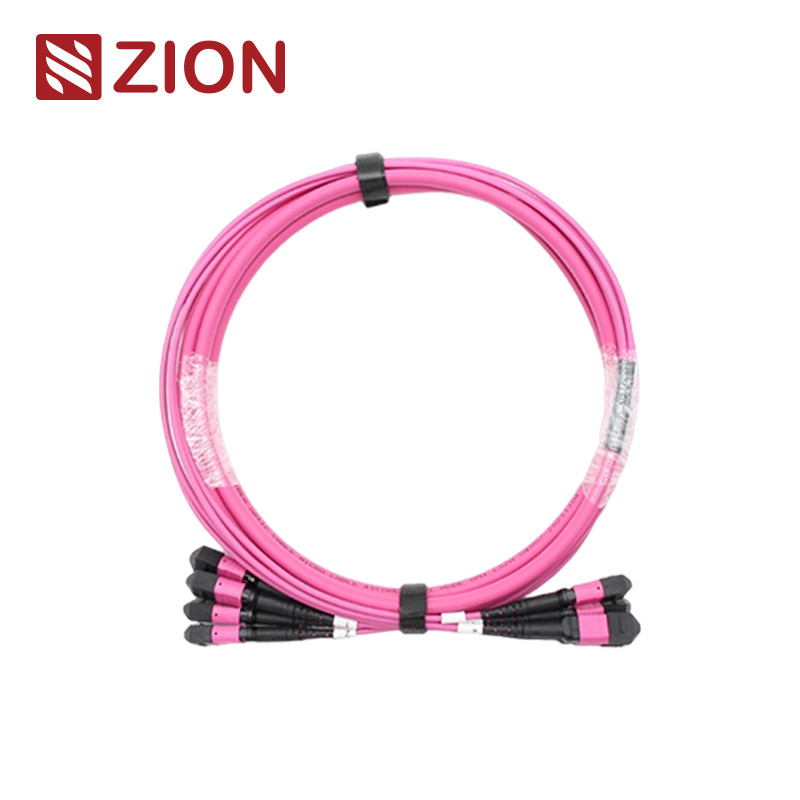

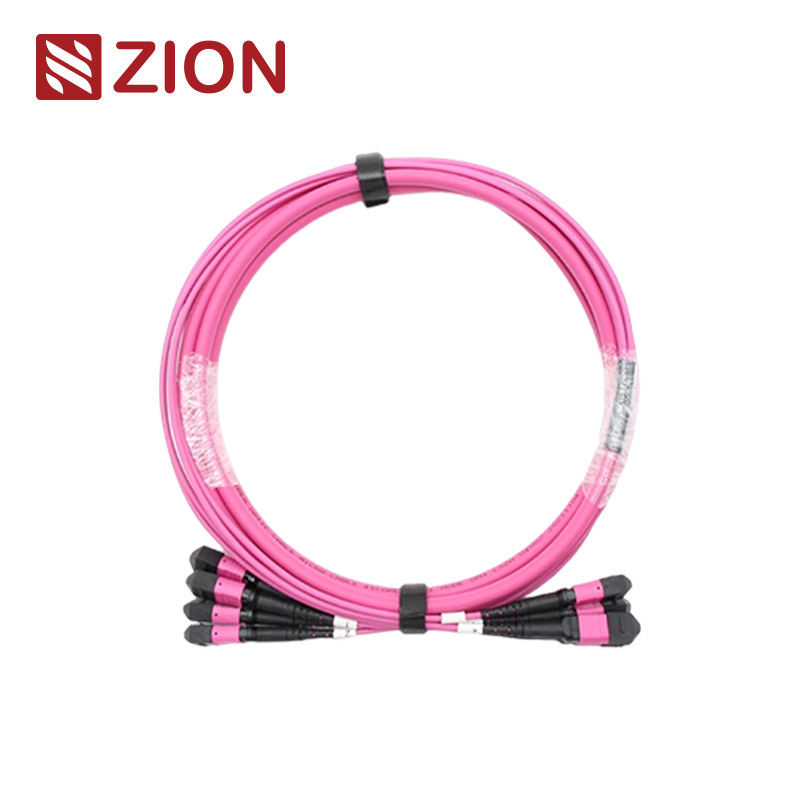

| ZCM22C8HIAX | (4*12) cavo a fibra ottica del tronco di 48F MTP OM4 | |||||||
| Il connettore di MTP è un tipo di connettore della fibra. MTP (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MTP pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+. | ||||||||
| I tipi del connettore di MTP sono distinti secondo i regolamenti EIA/TIA-604-5: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC). | ||||||||
| IL CAVO del TRONCO di 24F-144F MPO/MTP è terminato con il connettore di MPO/MTP su entrambe l'estremità. I cavi del cavo/tronco della toppa di MPO/MTP collegano insieme i moduli di MPO/MTP come collegamento permanente. I cavi del cavo/tronco della toppa sono disponibili con 12, 24, 48,60,72, 96,144fibers. Il supporto si accelera alle soluzioni del centro dati 10/40/100Gbps. Sono adottate tipicamente per collegare le cassette, i pannelli o i fan-outs resi resistenti di MPO/MTP e per facilitare lo spiegamento rapido della spina dorsale ad alta densità che cabla nei centri dati ed in altri alti ambienti della fibra. Inoltre, MPO/MTP inoltre fornisce molte flessibilità e convenienza una volta che dovete cambiare lo stile del connettore nei quadri d'interconnessione. Invece di cambiamento del connettore sul tronco di cavo, installante appena una nuova cassetta con il nuovo stile del connettore dal lato di cross-connect del quadro d'interconnessione. | ||||||||
La norma industriale dei connettori:
| Connettore | Riferimento | Abitazione dei dettagli | ||||||
| MTP monomodale | EIA/TIA-604-5 | MP APC: Stivale verde di connectors+black (perdita standard MTP) MP APC: Stivale giallo di connectors+black (MTP con poche perdite eccellente) |
||||||
| MTP misto | EIA/TIA-604-5 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MTP) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MTP con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MTP) |
||||||
| il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
| Manica della fibra del 10G compiacente | ||||||||
| 40G e 100G IEEE 802,3 |
Specifiche ottiche:
| Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
| perdita di nsertion (MPO) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
| Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Attenuazione di riflessione (MPO) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
| Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Durevolezza | <0> | |||||||
| Intercambiabilità | ≤0.2dB | |||||||
| Resistenza alla trazione | >70N | |||||||
| prova di Inserzione-tirata | 500times, IL <0.5dB | |||||||
| Temperatura di funzionamento (℃) | ·- 40 a + 85°C | |||||||
Caratteristiche:
| perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
| la TA del ha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
| soluzione economica del per il Massachussets-termine di fibra | ||||||||
| progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
| il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
| il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
| buon nella ripetibilità e nella possibilità di scambio |
Applicazione:
| Tutti i connettori del MTP di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa della fibra di MTP è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree. | ||||||||
| l'applicazione di Data Center con l'alto ambiente denso di grado | ||||||||
| la fibra ottica alla costruzione | ||||||||
| l'applicazione interna del connettore in attrezzatura della fibra. |
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MTP
CAVO DEL TRONCO DI 24F-144F MPO/MTP
Materiale-cavo dei prodotti
| Connettore | Manica della fibra | |||||||
Nota: Necessità del fermaglio di collegarsi con il tipo del connettore maschio.
Disegno del cavo del tronco di MTP-MTP 12F.
| Lunghezza totale (L) (m) | lunghezza di tolleranza (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| “+0,5% x L/-0 |
| |||||||
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
Poiché il connettore dell'unità del cavo del tronco di 24F-144F MPO/MTP è 12F MPO/MTP, così ha stessa polarità di singolo 12F
Cavo del tronco di MPO/MTP.
I dettagli del materiale
CAVO del TRONCO del MPO/MTP caldo di Zion Communication
| Zion Code | Zion Description | |||||||
| 7236055 | ZCM12C2HIAX | (4*12) cavo a fibra ottica del tronco di 48F MPO MP | ||||||
| 7236056 | ZCM12C7HAAX | (4*12) cavo a fibra ottica del tronco di 48F MPO OM3 | ||||||
| 7236057 | ZCM12C8HMAX | (4*12) cavo a fibra ottica del tronco di 48F MPO OM4 | ||||||
| 7236058 | ZCM22C2HIAX | (4*12) cavo a fibra ottica del tronco di 48F MTP MP | ||||||
| 7236059 | ZCM22C7HAAX | (4*12) cavo a fibra ottica del tronco di 48F MTP OM3 | ||||||
| 7236060 | ZCM22C8HMAX | (4*12) cavo a fibra ottica del tronco di 48F MTP OM4 | ||||||
Imballaggio
| La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
| 1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
| 2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
| 3. Livello di qualità differente. |
|
|
7236055, ZCM12C2HIAX | (4*12) cavo a fibra ottica del tronco di 48F MPO MP | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
|
|
7236056, ZCM12C7HAAX | (4*12) cavo a fibra ottica del tronco di 48F MPO OM3 | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
|
|
7236057, ZCM12C8HMAX | (4*12) cavo a fibra ottica del tronco di 48F MPO OM4 | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
|
|
7236058, ZCM22C2HIAX | (4*12) cavo a fibra ottica del tronco di 48F MTP MP | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
|
|
7236059, ZCM22C7HAAX | (4*12) cavo a fibra ottica del tronco di 48F MTP OM3 | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
|
|
7236060, ZCM22C8HMAX | (4*12) cavo a fibra ottica del tronco di 48F MTP OM4 | Rete ottica, CAVO del TRONCO di MPO-MTP, MTP/MPO, componenti ottiche |
