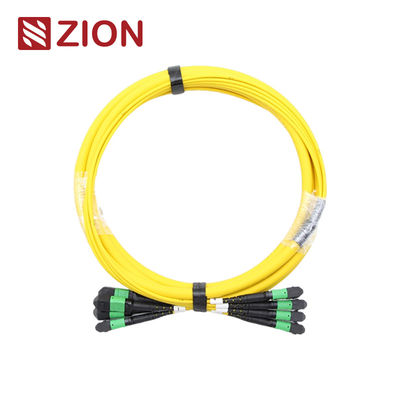

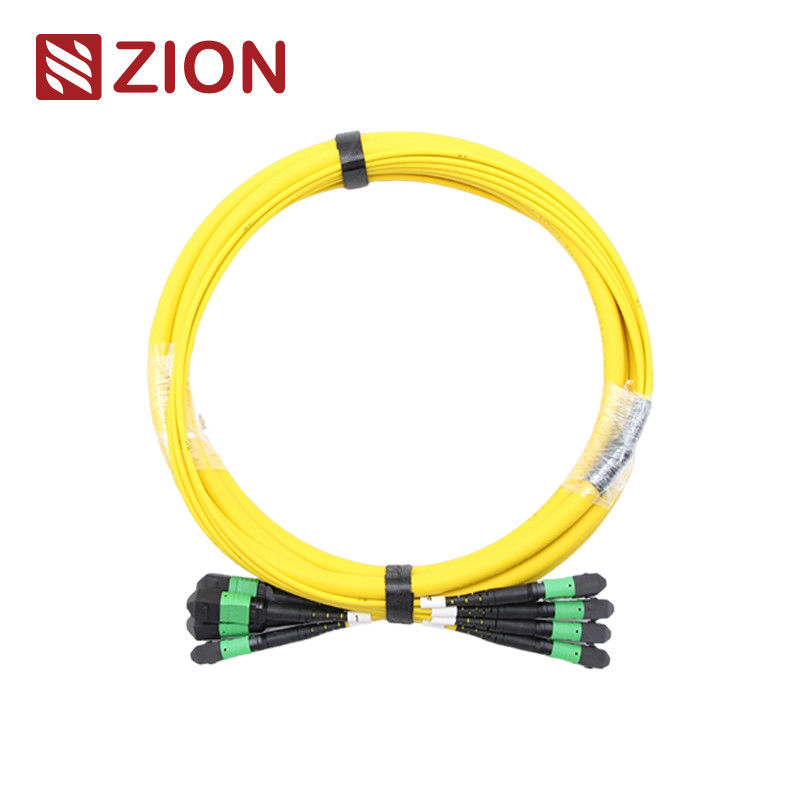

Cavo Trunk in Fibra Ottica Monomodale MTP 48F (4x12)
Questo cavo trunk in fibra ottica monomodale MTP 48F (4*12) ad alta densità offre una connettività affidabile per applicazioni esigenti di data center e telecomunicazioni.
Identificazione del Prodotto
Codice Zion: ZCM22C2HIAX
Descrizione Zion: Cavo Trunk in Fibra Ottica SM MTP 48F (4*12)
Panoramica del Connettore MTP
Il connettore MTP (Multi-Fiber Push On) è un tipo di connettore multi-fibra ad alta densità progettato per ambienti di data center, applicazioni fiber-to-the-building e connessioni interne in apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I connettori MTP sono classificati secondo gli standard EIA/TIA-604-5 in base al numero di fibre, al genere (Maschio/Femmina) e al tipo di lucidatura (PC o APC).
Specifiche del Cavo Trunk
I cavi trunk MPO/MTP da 24F-144F sono terminati con connettori MPO/MTP su entrambe le estremità, creando collegamenti permanenti tra i moduli MPO/MTP. Disponibili in configurazioni a 12, 24, 48, 60, 72, 96 e 144 fibre, questi cavi supportano velocità fino a soluzioni per data center da 10/40/100 Gbps.
Questi cavi trunk interconnettono cassette, pannelli o fan-out MPO/MTP rinforzati, consentendo una rapida implementazione di cablaggio backbone ad alta densità nei data center e in altri ambienti con un elevato numero di fibre.
Conformità agli Standard Industriali
Riferimento Singlemode MTP: EIA/TIA-604-5
Dettagli Alloggiamento Singlemode MTP: SM APC: Connettori verdi+boot nero (MTP a perdita standard); Connettori gialli+boot nero (MTP a bassissima perdita)
Riferimento Multimode MTP: EIA/TIA-604-5
Dettagli Alloggiamento Multimode MTP: OM1&OM2 PC: Connettori beige+boot nero; OM3&OM4 PC: Connettori acquamarina+boot nero; OM3&OM4 PC: Connettori viola erica+boot nero
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5)
- Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Specifiche di Prestazione Ottica
Perdita di Inserzione (MTP) - Singlemode (APC lucidato a 8 gradi):
Perdita standard: ≤0.75dB(max), ≤0.50dB(Tipico)
Perdita bassissima: ≤0.35dB(max), ≤0.20dB(Tipico)
Perdita di Inserzione (MTP) - Multimode (lucidatura PC Flat):
Perdita standard: ≤0.6dB(max), ≤0.50(Tipico)
Perdita bassissima: ≤0.35dB(max), ≤0.20dB(Tipico)
Perdita di Inserzione (LC/SC/FC/ST):
Modalità singola (APC): ≤0.3dB
Multimode (PC): ≤0.3dB
Perdita di Ritorno (MTP) - Singlemode (APC): ≥60dB
Perdita di Ritorno (MTP) - Multimode (PC): ≥25dB
Durata: <0.3dB variazione tipica (200 accoppiamenti)
Intercambiabilità: ≤0.2dB
Test di Inserimento-Estrazione: 500 volte, IL <0.5dB
Resistenza alla trazione: >70N
Temperatura di esercizio - Singlemode: -40°C a +85°C
Caratteristiche Principali
- Bassa perdita di inserzione, elevate prestazioni di perdita di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Opzioni di cavo rotondo rinforzato, cavo ovale e nastro piatto
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra e del tipo di lucidatura
- Eccellente ripetibilità e intercambiabilità
Applicazioni
I connettori MTP di OMC da Senko/Nissin/Sumitomo sono ideali per:
- Ambienti di data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature in fibra ottica
Documentazione del Prodotto
Linguetta Push Pull per Senko MTP
Materiali di Costruzione del Cavo
Configurazione del Connettore e del Fiber Channel
Nota: I connettori femmina devono essere collegati a tipi di connettori maschio per un corretto funzionamento.
Disegno Tecnico del Cavo Trunk MTP-MTP 12F
Specifiche di Tolleranza della Lunghezza
| Lunghezza Totale (L) (m) |
Tolleranza della Lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Metodi di Connessione della Polarità MTP/MPO
Poiché il connettore unitario del cavo trunk MPO/MTP da 24F-144F è MPO/MTP 12F, mantiene la stessa polarità dei singoli cavi trunk MPO/MTP 12F.
Specifiche dei Materiali
Modelli di Cavi Trunk MPO/MTP Popolari
- 7236055 ZCM12C2HIAX: Cavo Trunk in Fibra Ottica SM MPO 48F (4*12)
- 7236056 ZCM12C7HAAX: Cavo Trunk in Fibra Ottica OM3 MPO 48F (4*12)
- 7236057 ZCM12C8HMAX: Cavo Trunk in Fibra Ottica OM4 MPO 48F (4*12)
- 7236058 ZCM22C2HIAX: Cavo Trunk in Fibra Ottica SM MTP 48F (4*12)
- 7236059 ZCM22C7HAAX: Cavo Trunk in Fibra Ottica OM3 MTP 48F (4*12)
- 7236060 ZCM22C8HMAX: Cavo Trunk in Fibra Ottica OM4 MTP 48F (4*12)
Informazioni sull'Imballaggio
Tutti i cavi in fibra ottica sono etichettati e contrassegnati da OMC come standard. Le dimensioni dei cartoni disponibili includono 34*22*15 cm, 44*34*24 cm e 54*39*34 cm, selezionate in base alla quantità dell'ordine. Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, stampa e materiale della guaina
- Etichette OEM, anelli di identificazione, etichette per cavi, scatole e marchi di spedizione
- Diversi livelli di qualità per soddisfare requisiti specifici
