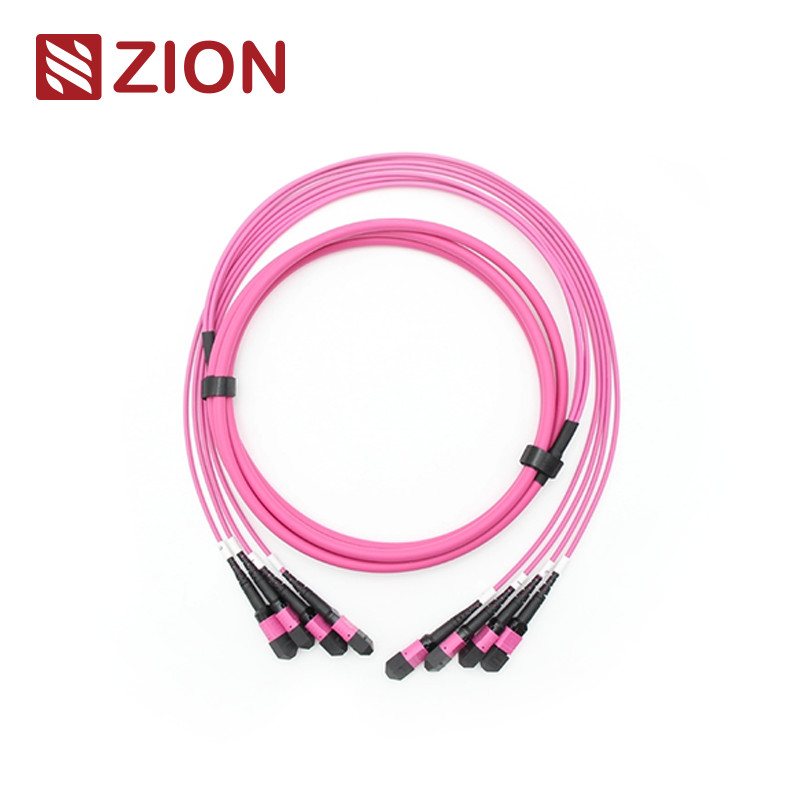

Cavo trunk in fibra ottica 48F MPO OM4
(4×12) Cavo trunk in fibra ottica 48F MPO OM4
Codice di Sion:ZCM12C8HIAX
Descrizione di Sion:(4×12) Cavo trunk in fibra ottica 48F MPO OM4
Il connettore MPO è un connettore push-on multifibra progettato per ambienti ad alta densità. Questo sistema viene utilizzato principalmente nei data center, nelle applicazioni Fiber-to-the-building e nelle connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I tipi di connettori MPO sono classificati secondo gli standard IEC 61754-7 in base al numero di nuclei, al sesso (maschio/femmina) e al tipo polacco (PC o APC).
Panoramica del prodotto
I cavi trunk 24F-144F MPO/MTP terminano con connettori MPO/MTP su entrambe le estremità, creando collegamenti permanenti tra i moduli MPO/MTP. Disponibili in configurazioni da 12, 24, 48, 60, 72, 96 e 144 fibre, questi cavi supportano velocità fino a 10/40/100 Gbps per soluzioni di data center.
Standard industriali dei connettori
Riferimento MPO monomodale:CEI 61754-7
Dettagli dell'alloggiamento monomodale MPO:SM APC: connettori verdi+boot nero (Standard Loss MPO); Connettori gialli + guaina nera (MPO a bassissime perdite)
Riferimento multimodale MPO:CEI 61754-7
Dettagli dell'alloggiamento multimodale MPO:PC OM1 e OM2: connettori beige+supporto nero; PC OM3 e OM4: connettori Aqua+supporto nero; PC OM3 e OM4: connettori viola erica + rivestimento nero
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5).
- Cablaggio strutturato secondo TIA-568-C
- Conforme al canale in fibra ottica 10G
- Conforme IEEE 802.3 40G e 100G
Specifiche ottiche
Perdita di inserzione (MPO) monomodale (APC lucidato a 8 gradi):Perdita standard: ≤ 0,75 dB (max), ≤ 0,50 dB (tipica); Perdita super bassa: ≤0,35 dB (max), ≤0,20 dB (tipico)
Perdita di inserzione (MPO) Multimodale (PC Flat Polish):Perdita standard: ≤0,6 dB (max), ≤0,50 (tipico); Perdita super bassa: ≤0,35 dB (max), ≤0,20 dB (tipico)
Return Loss (MPO) monomodale (APC lucidato a 8 gradi):≥60dB
Return Loss (MPO) Multimodale (PC Flat Polish):≥25dB
Durabilità:<0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità:≤0,2 dB
Test di inserimento-estrazione:500 volte, IL <0,5 dB
Resistenza alla trazione:>70 N
Temperatura operativa monomodale (APC):Da -40°C a +85°C
Caratteristiche principali
- Bassa perdita di inserzione, alta perdita di ritorno
- Connettore multifibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni monomodali e multimodali a bassa perdita e con perdita standard
- Opzioni di cavo rotondo robusto, cavo ovale e nastro nudo
- Alloggiamenti codificati a colori per una facile identificazione del tipo di fibra
- Eccellente ripetibilità e intercambiabilità
Applicazioni
I cavi con cablaggio diritto 12F MPO-LC/SC/FC/ST sono progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzato per applicazioni data center ad alta densità 10/40/100G.
- Applicazioni per data center con ambienti ad alta densità
- Installazioni Fiber-to-the-building
- Applicazioni di connettori interni in apparecchiature in fibra
Regole di denominazione e conferma dell'ordine
Linguetta push pull per Senko MPO
Materiali del prodotto: cavo
Connettore e canale in fibra ottica
Nota:I connettori femmina devono connettersi con i tipi di connettore maschio.
Disegno del cavo del trunk MPO-MPO 12F
Tolleranza sulla lunghezza totale:
0<L<1: +5/-0 cm
1<L<10: +10/-0 cm
10<L<40: +15/-0 cm
40<L: +0,5% x L/-0,
Tre metodi di connessione per polarità MTP/MPO
Il connettore dell'unità del cavo trunk 24F-144F MPO/MTP è 12F MPO/MTP e mantiene la stessa polarità dei cavi trunk singoli 12F MPO/MTP.
Dettagli sui materiali
Cavi trunk Hot MPO/MTP per comunicazioni Zion
- 7236055 ZCM12C2HIA: (4×12) cavo trunk in fibra ottica 48F MPO SM
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Cavo trunk in fibra ottica
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Cavo trunk in fibra ottica
- 7236058 ZCM22C2HIA: (4×12) cavo trunk in fibra ottica 48F MTP SM
- 7236059 ZCM22C7HAA: (4×12) cavo trunk in fibra ottica 48F MTP OM3
- 7236060 ZCM22C8HMA: (4×12) cavo trunk in fibra ottica 48F MTP OM4
Confezione
Questo pacchetto di cavi in fibra ottica facilmente maneggiabile e ben protetto è etichettato e contrassegnato da OMC come predefinito. Dimensioni cartone standard: 34×22×15 cm; 44×34×24 centimetri; 54×39×34cm. La selezione del cartone dipende dalla quantità. Confezione personalizzata disponibile.
Servizi OEM/ODM
- Colore del cavo, stampa, materiale della guaina e colori dei connettori personalizzati
- Etichettatura OEM, anelli di identificazione, etichette per cavi, scatole e marchi di spedizione
- Disponibili diversi livelli di qualità
