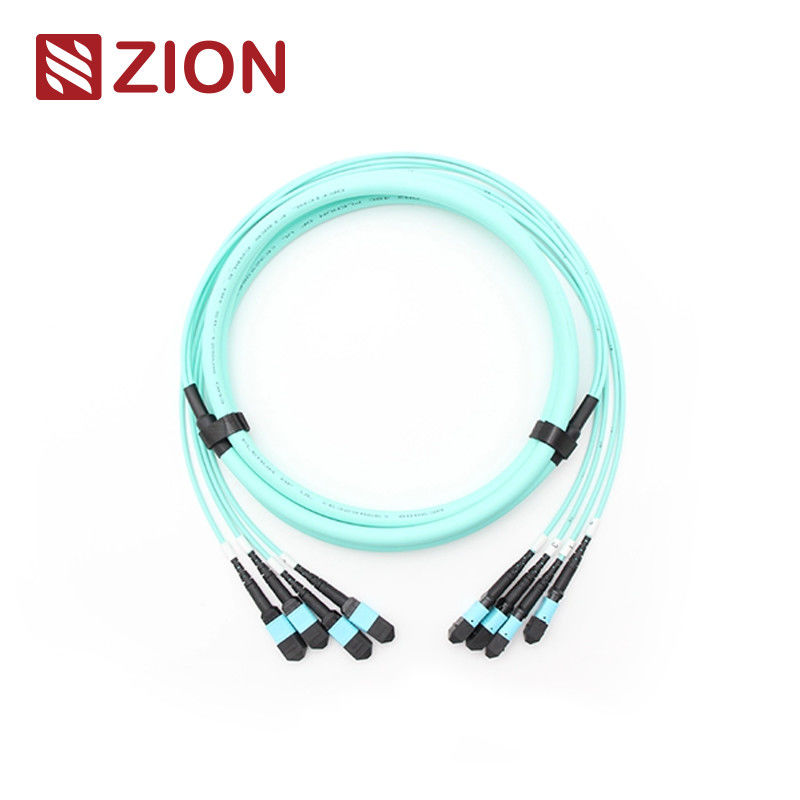

48F (4x12) Cavo Trunk MPO OM3 in fibra ottica
Cavo trunk in fibra ottica MPO OM3 48F (4*12)
Codice e Descrizione Zion
Codice Zion: ZCM12C7HIAX
Descrizione Zion: Cavo Trunk in fibra ottica MPO OM3 48F (4*12)
Il connettore MPO è un tipo di connettore multi-fibra progettato per ambienti ad alta densità. I connettori MPO (Multi-Fiber Push On) sono utilizzati principalmente nei data center, nelle applicazioni fiber-to-the-building e nelle connessioni interne all'interno delle apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I tipi di connettori MPO si distinguono in base alle normative IEC 61754-7 per numero di core, genere (Maschio/Femmina) e polarità (PC o APC).
I cavi trunk MPO/MTP da 24F-144F sono terminati con connettori MPO/MTP su entrambe le estremità. Questi cavi collegano insieme i moduli MPO/MTP come collegamenti permanenti e sono disponibili con 12, 24, 48, 60, 72, 96 e 144 fibre, supportando velocità fino a soluzioni per data center da 10/40/100 Gbps.
Standard Industriali dei Connettori
MPO Singlemode
Riferimento: IEC 61754-7
Dettagli alloggiamento: SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a bassissima perdita)
MPO Multimode
Riferimento: IEC 61754-7
Dettagli alloggiamento: OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori acquamarina + stivale nero (MPO a perdita standard e bassissima perdita)
OM3&OM4 PC: connettori viola erica + stivale nero (MPO a perdita standard)
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5) Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- 40G e 100G IEEE 802.3
Specifiche ottiche
| Parametro |
Specifiche |
| Perdita di inserzione (MPO) Singlemode (APC lucidato a 8 gradi) |
Perdita standard: ≤0,75 dB (max), ≤0,50 dB (tipico)
Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipico) |
| Perdita di inserzione (MPO) Multimode (lucidatura PC piatta) |
Perdita standard: ≤0,6 dB (max), ≤0,50 (tipico)
Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipico) |
| Perdita di inserzione (LC/SC/FC/ST) Singlemode (APC lucidato a 8 gradi) |
≤0,3 dB |
| Perdita di inserzione (LC/SC/FC/ST) Multimode (lucidatura PC piatta) |
≤0,3 dB |
| Perdita di ritorno (MPO) Singlemode (APC lucidato a 8 gradi) |
≥60 dB (lucidatura a 8 gradi) |
| Perdita di ritorno (MPO) Multimode (lucidatura PC piatta) |
≥25 dB |
| Perdita di ritorno (LC/SC/FC/ST) |
APC≥60 dB; UPC≥50 dB |
| Durata |
Variazione tipica <0,3 dB (200 accoppiamenti) |
| Intercambiabilità |
≤0,2 dB |
| Test di inserimento-estrazione |
500 volte, IL＜0,5 dB |
| Resistenza alla trazione |
>70 N |
| Temperatura di esercizio Singlemode (APC) |
-40°C a +85°C |
Caratteristiche
- Bassa perdita di inserzione, alta perdita di ritorno
- Connettore multi-fibra basato su MT, terminazioni e assemblaggi con connettori a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Sono disponibili opzioni di cavo rotondo rinforzato, cavo ovale e nastro piatto
- Alloggiamenti con codice colore disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o il grado del connettore
- Buona ripetibilità e intercambiabilità
Applicazione
Cavi a cablaggio diretto 12F MPO-LC/SC/FC/ST progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzati per applicazioni data center ad alta densità da 10/40/100G.
Tutti i connettori MPO di OMC provengono da Senko/Nissin/Sumitomo. Il cavo patch in fibra MPO viene utilizzato in tre aree principali:
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- L'applicazione del connettore interno nelle apparecchiature in fibra
Regole di denominazione e informazioni sulla conferma dell'ordine
Linguetta Push Pull per Senko MPO
Cavo Trunk MPO/MTP 24F-144F
Materiali dei prodotti - Cavo
Connettore e Fiber Channel
Nota: Il connettore femmina deve essere collegato al tipo di connettore maschio.
Disegno del cavo trunk MPO-MPO 12F
| Lunghezza totale (L) (m) |
Tolleranza di lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO
Poiché il connettore unitario del cavo trunk MPO/MTP 24F-144F è MPO/MTP 12F, ha la stessa polarità del singolo cavo trunk MPO/MTP 12F.
Dettagli dei materiali
Cavo trunk MPO/MTP caldo di Zion Communication
- 7236055 ZCM12C2HIA: Cavo trunk in fibra ottica MPO SM 48F (4*12)
- 7236056 ZCM12C7HAA: Cavo trunk in fibra ottica MPO OM3 48F (4*12)
- 7236057 ZCM12C8HMAX: Cavo trunk in fibra ottica MPO OM4 48F (4*12)
- 7236058 ZCM22C2HIA: Cavo trunk in fibra ottica MTP SM 48F (4*12)
- 7236059 ZCM22C7HAA: Cavo trunk in fibra ottica MTP OM3 48F (4*12)
- 7236060 ZCM22C8HMA: Cavo trunk in fibra ottica MTP OM4 48F (4*12)
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da maneggiare e ben protetto, è stato etichettato e contrassegnato da OMC come predefinito. Dimensioni standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. La selezione del cartone dipende dalla quantità di merce. Imballaggio personalizzato disponibile.
Servizio OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, parola di stampa, materiale della guaina del cavo, colore del connettore
- Etichetta OEM, anello di identificazione, etichetta del cavo, scatola, contrassegni di spedizione
- Diversi livelli di qualità
