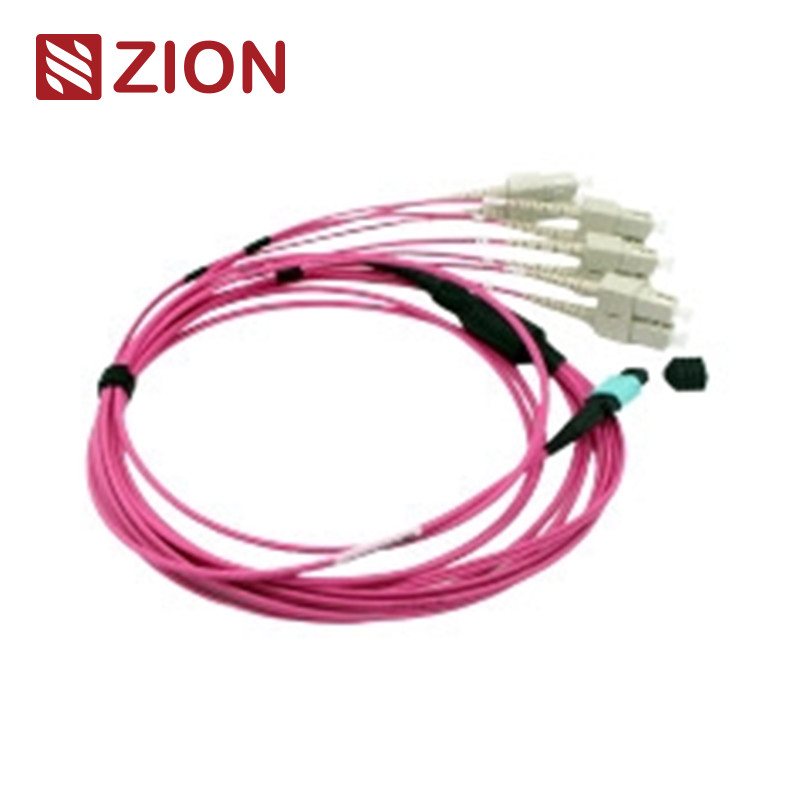

8F MTP OM4 Cavi a fibra ottica MTP-LC da 2,0 mm
Codice Zion:ZCM21A18HMAX
Descrizione:8F MTP OM4 Cavi a fibra ottica MTP-LC da 2,0 mm
Il connettore MTP è un tipo di connettore multi-fibra progettato per ambienti ad alta densità.e connessioni interne all'interno di apparecchiature per trasmettitori ottici quali 40G, 100G e dispositivi QSFP+.
I tipi di connettori MTP sono distinti secondo i regolamenti EIA/TIA-604-5 per numero di nuclei, genere (maschio/femmina) e polarità (PC o APC).
Questi gruppi di cavi MTP a duplex a 8 core (4xLC uniboot) o Simplex (4xLC) con imbracatura dritta sono terminati con connettori MTP e LC.I cavi di distribuzione a 8 fibre sono ottimizzati per le applicazioni di connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e applicazioni di data center ad alta densità.
Norme industriali per i connettori
MPO Singlemode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MPO Multimode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altre norme relative ai connettori
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000: IEC 61754-15
Tipi di fibre disponibili
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specifiche ottiche
Perdita di inserimento (MTP)
Dispositivo singolo (polito a 8 gradi per l'APC):Perdita standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typical); perdita super bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (typical)
Multimodo (PC Flat Polish):Perdite standard: ≤ 0,6 dB (max), ≤ 0,50 dB (Tipico); Perdite super basse: ≤ 0,35 dB (max), ≤ 0,20 dB (Tipico)
Perdita di inserimento (LC/SC/FC/ST)
Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Multimodo (PC Flat Polish):≤ 0,3 dB
Risultato di perdita
MTP singlemode (APC):≥ 60 dB
MTP Multimode (PC):≥ 25 dB
LC/SC/FC/ST:APC ≥ 60 dB; UPC ≥ 50 dB; Multimodo ≥ 35 dB
Specifiche di prestazione
- Durabilità: < 0,3 dB variazione tipica (200 accoppiamenti)
- Intercambiabilità: ≤ 0,2 dB
- Test di inserimento-tiraggio: 500 volte, IL<0,5dB
- Resistenza alla trazione: > 70N
- Tempo di inserimento: > 600
- Temperatura di funzionamento (APC in modalità singola): da -40°C a +85°C
Caratteristiche chiave
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
- Casse colorate per una facile identificazione del tipo di fibra
- Eccellente ripetibilità e intercambiabilità
Vantaggi del cavo MPO/MTP
- Alta qualità - Pre-terminato in fabbrica, testato e confezionato con rapporti di prova
- Risparmio di spazio - Piccoli diametri riducono il volume del cavo e migliorano il flusso d'aria
- Risparmio di tempo - La progettazione plug and play riduce i tempi di installazione
Applicazioni
I cavi SM 8F MTP-LC/SC/FC/ST Straight Harness sono ottimizzati per la connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e le applicazioni di data center ad alta densità.
Questo cavo a 8 fibre consente la connessione diretta tra le porte QSFP+ e (4) SFP+ senza pannelli di patch o tronchi intermedi.
Tutti i connettori MTP provengono da Senko/Nissin/Sumitomo e sono utilizzati in tre settori principali:
- Ambienti di data center ad alta densità
- Applicazioni di fibra per l'edificio
- Connessioni interne all'interno di apparecchiature a fibra
Regole di denominazione e conferma dell'ordine
Cavi di imbracatura MTP-LC
| Codice del prodotto |
Descrizione |
| 7236037 ZCM11A12HIA |
8F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236038 ZCM11A22HIA |
12F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236039 ZCM11A52HIA |
24F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236041 ZCM11A27HAA |
12F MPO OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236046 ZCM21A12HIA |
8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta |
| 7236047 ZCM21A22HIA |
12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta |
| 7236048 ZCM21A52HIA |
24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta |
| 7236049 ZCM21A17HAA |
8F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236050 ZCM21A27HAA |
12F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236051 ZCM21A57HAA |
24F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236052 ZCM21A18HMA |
8F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236053 ZCM21A28HMA |
12F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
| 7236054 ZCM21A58HMA |
24F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm |
Metodi di connessione per la polarità MPO/MTP
MTP - 8 x struttura LC simplex - tipo 1
MTP - 4 x struttura duplex LC - tipo 2
MTP - 4 x Uniboot Struttura LC - Tipo 3
Materiali Dettagli
Imballaggio
Tutti i cavi in fibra ottica sono etichettati e contrassegnati da OMC come standard.Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
- Colore del cavo, stampa e materiale della giacca personalizzati
- Etichettatura OEM, anelli di identificazione e etichette per cavi
- Scatole personalizzate e marchi di spedizione
- Disponibili diversi livelli di qualità
