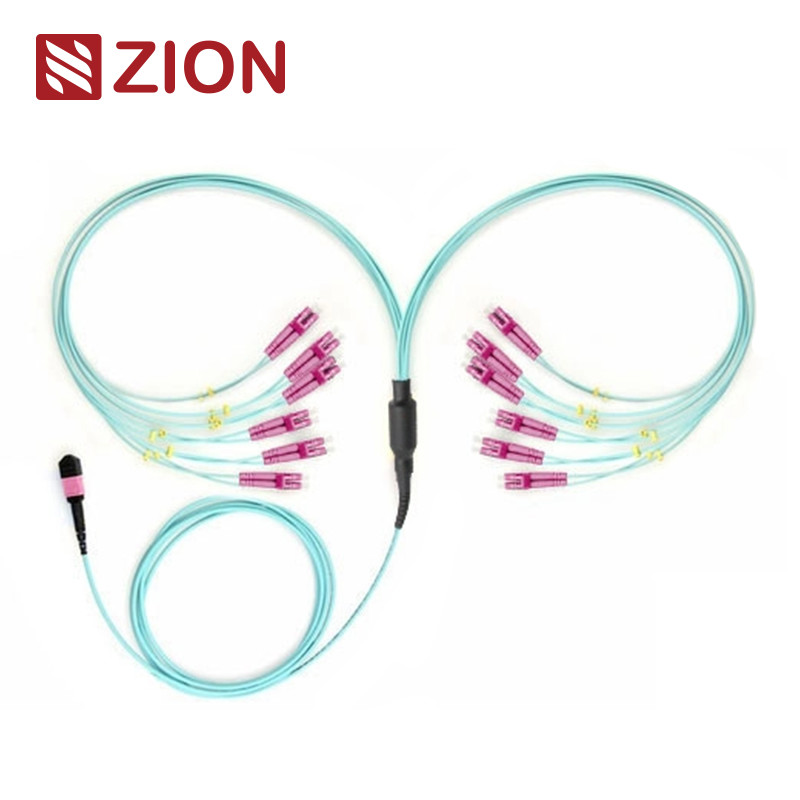

24F MTP OM3 Cavi in ​​fibra ottica MTP-LC da 2,0 mm per cablaggio dritto

Collegatori Standard industriale

MPO SinglemodeReferenze:EIA/TIA-604-5

MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)

MPO MultimodeReferenze:EIA/TIA-604-5

MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)

• Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
• Compatibile con il canale in fibra 10G
• 40G e 100G IEEE 802.3

Altri connettori ◄ Standard industriale

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.

• E2000: IEC 61754-15

Disponibile per

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Specifiche ottiche

Perdita di inserimento (MTP) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)

Perdita di inserimento (MTP) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)

Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB

Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB

Perdita di rendimento (MTP)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)

Perdita di rendimento (MTP)Multimodo (PC)Verniciatura piatta):≥ 25 dB

Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB

Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)

Intercambiabilità : ≤ 0,2 dB

Test inserimento-tiraggio: 500 volte, IL<0.5dB

Resistenza alla trazione:> 70N

Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C

Caratteristiche

• Basse perdite di inserimento, elevate perdite di ritorno
• Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
• Soluzione economica per l'eliminazione di massa delle fibre
• Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
• Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
• Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
• Buona ripetibilità e intercambiabilità

I vantaggi di MPO/MTP Patch cable/trunk cable generalmente includono:

• Cable di patch di alta qualità sono pre-terminati in fabbrica, testati e confezionati insieme ai rapporti di prova.
• Diminuzione del volume dei caviMPO/MTP I cavi patch/trunk hanno diametri molto piccoli, il che riduce il volume dei cavi e migliora le condizioni di condizionamento dell'aria nei data center
• Risparmio di tempo  Con il design speciale plug and play, i cavi MPO/MTP Patch possono essere incorporati e collegati immediatamente.

Applicazione

24F MTP- LC/SC/FC/ST Cavi con imbracatura dritta progettati per 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 e data center ad alta densità.È ottimizzato per applicazioni di data center ad alta densità 10/40/100G.Questo cavo di imbracatura in fibra 24 viene utilizzato per collegare (12) SFP + in un pannello di adattamento MTP e tronco MTP
Tutti i connettori MTP OMC sono di Senko/Nissin/Sumitomo.

• L'applicazione Data Center con ambiente ad alta densità
• La fibra ottica per l'edificio
• Applicazione dei connettori interni nelle attrezzature in fibra.

Regole di denominazione e informazioni di conferma dell'ordine:

Cavi MTP-LC di Zion Communication

• 7236037 ZCM11A12HIA: 8F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236038 ZCM11A22HIA: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236039 ZCM11A52HIA: 24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236040 ZCM11A17HAA: 8F MPO OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236041 ZCM11A27HAA: 12F MPO OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236042 ZCM11A57HAA: 24F MPO OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236043 ZCM11A18HMA: 8F MPO OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236044 ZCM11A28HMA: 12F MPO OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236045 ZCM11A58HMA: 24F MPO OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236046 ZCM21A12HIA: 8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236047 ZCM21A22HIA: 12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236048 ZCM21A52HIA: 24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236049 ZCM21A17HAA: 8F MTP OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236050 ZCM21A27HAA: 12F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236051 ZCM21A57HAA: 24F MTP OM3 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236052 ZCM21A18HMA: 8F MTP OM4 Fibra ottica MPO-LC 2.0mm Cavi di imbracatura dritta
• 7236053 ZCM21A28HMA: 12F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
• 7236054 ZCM21A58HMA: 24F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

Canali di fibre di connettore

Tre metodi di connessione aiutano a mantenere la giusta polarità MPO/MTP

MTP 24 x LC Struttura simplessa-tipo 1

MTP 12 x LC struttura duplex-tipo 2-tipo A

MTP 12 x LC struttura duplex-tipo 2-tipo B

MTP 12 x LC struttura duplex-tipo 2-tipo C

MTP ¢ Polarità per MTP ¢12 x Uniboot struttura LC-Tipo 3

Dettagli del materiale

Imballaggio

Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.

Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

L'imballaggio può essere personalizzato.

Servizio OEM/ODM per voi

• Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
• Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
• Diverso livello di qualità.
