Cavi a fascio diritti MTP-LC 2.0mm in fibra ottica OM3 MTP-LC 2.0mm
Identificazione del prodotto
Codice Zion: ZCM21A57HAAX
Descrizione Zion: Cavi a fascio diritti MTP-LC 2.0mm in fibra ottica OM3 MTP-LC 2.0mm
Panoramica del prodotto
Il connettore MTP (Multi-Fiber Push On) è un connettore in fibra ottica ad alta densità progettato per applicazioni di data center, installazioni fiber-to-the-building e connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche che supportano applicazioni 40G, 100G e QSFP+.

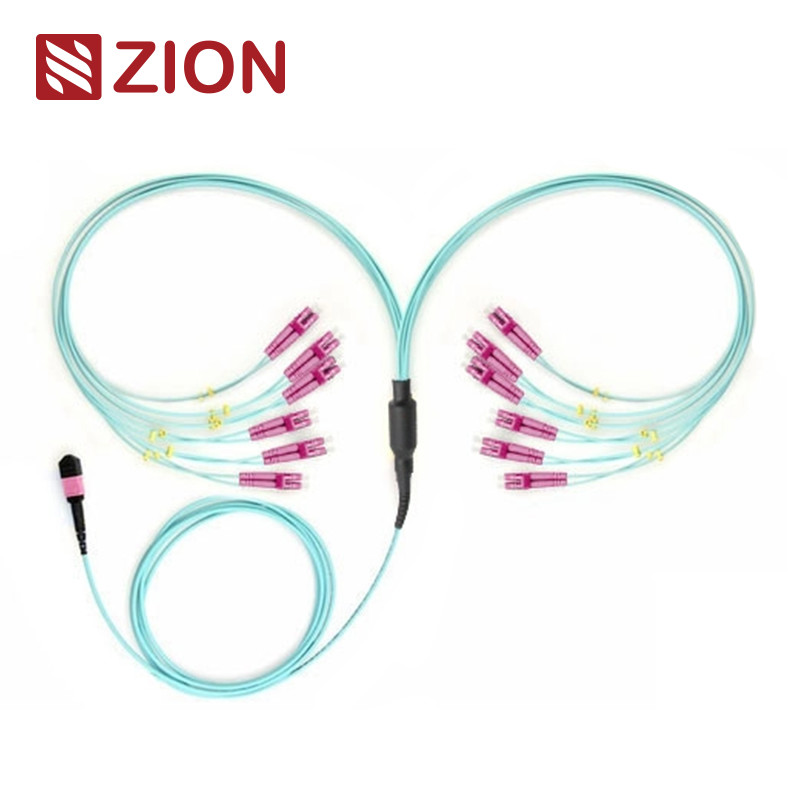

Questo cavo a fascio da 24 core da MTP femmina a 12 LC duplex è dotato di connettori MTP e LC su entrambe le estremità, ottimizzato per la connessione diretta da ottiche 40G QSFP+ PLR4 a 10G SFP+ LR in ambienti di data center ad alta densità.
Conformità agli standard industriali
Standard dei connettori MTP
Riferimento: EIA/TIA-604-5
Dettagli alloggiamento
- SM APC: connettori verdi + boot nero (MTP a perdita standard)
- SM APC: connettori gialli + boot nero (MTP a bassissima perdita)
- OM1 e OM2 PC: connettori beige + boot nero (MTP a perdita standard)
- OM3 e OM4 PC: connettori acquamarina + boot nero (MTP a perdita standard e bassissima perdita)
- OM3 e OM4 PC: connettori viola erica + boot nero (MTP a perdita standard)
Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) cablaggio strutturato secondo TIA-568-C
Conforme a 10G Fiber Channel
Conforme a 40G e 100G IEEE 802.3
Altri standard dei connettori
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000: IEC61754-15
Tipi di fibra disponibili
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Specifiche ottiche
Perdita di inserzione (MTP) - IEC 61300-3-34
Singlemode (APC lucidato a 8 gradi): Perdita standard: ≤0,75 dB (max), ≤0,50 dB (tipica); Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipica)
Multimode (lucidatura PC piatta): Perdita standard: ≤0,6 dB (max), ≤0,50 (tipica); Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipica)
Perdita di inserzione (LC/SC/FC/ST) - IEC 61300-3-6
Modalità singola (APC lucidato a 8 gradi): ≤0,3 dB
Multimode (lucidatura PC piatta): ≤0,3 dB
Perdita di ritorno
MTP Singlemode (APC lucidato a 8 gradi): ≥60 dB
MTP Multimode (lucidatura PC piatta): ≥25 dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode ≥35dB
Caratteristiche di prestazione
- Durata: <0,3 dB variazione tipica (200 accoppiamenti)
- Intercambiabilità: ≤0,2 dB
- Test di inserimento-estrazione: 500 volte, IL＜0,5 dB
- Resistenza alla trazione: >70N
- Temperatura di esercizio (Singlemode APC): da -40°C a +85°C
Caratteristiche principali
- Bassa perdita di inserzione, elevata perdita di ritorno
- Connettore multi-fibra basato su MT che supporta terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Sono disponibili opzioni di cavo rotondo rinforzato, cavo ovale e nastro nudo
- Alloggiamenti con codice colore per differenziare il tipo di fibra, il tipo di lucidatura e il grado del connettore
- Eccellente ripetibilità e intercambiabilità
Vantaggi del prodotto
- Alta qualità: Pre-terminato in fabbrica, testato e confezionato con rapporti di prova per la documentazione e il controllo qualità
- Efficienza dello spazio: I diametri ridotti diminuiscono il volume dei cavi e migliorano le condizioni dell'aria condizionata nei data center
- Risparmio di tempo: Il design plug and play riduce notevolmente i tempi di installazione
Applicazioni
Progettato per la soluzione di interconnessione 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 e applicazioni di data center ad alta densità. Ottimizzato per ambienti di data center ad alta densità 10/40/100G. Questo cavo a fascio a 24 fibre viene utilizzato per collegare (12) SFP+ in un pannello adattatore MTP e un trunk MTP.
Le principali aree di applicazione includono:
- Ambienti di data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature in fibra ottica
Tutti i connettori MTP provengono da Senko/Nissin/Sumitomo.
Prodotti correlati
I cavi a fascio diritti MTP-LC di Zion Communication includono:
| Codice prodotto |
Descrizione |
| 7236037 ZCM11A12HIA |
Cavi a fascio diritti MPO SM in fibra ottica MPO-LC 2.0mm |
| 7236038 ZCM11A22HIA |
Cavi a fascio diritti MPO SM in fibra ottica MPO-LC 2.0mm a 12F |
| 7236039 ZCM11A52HIA |
Cavi a fascio diritti MPO SM in fibra ottica MPO-LC 2.0mm a 24F |
| 7236040 ZCM11A17HAA |
Cavi a fascio diritti MPO OM3 in fibra ottica MPO-LC 2.0mm a 8F |
| 7236041 ZCM11A27HAA |
Cavi a fascio diritti MPO OM3 in fibra ottica MPO-LC 2.0mm a 12F |
| 7236042 ZCM11A57HAA |
Cavi a fascio diritti MPO OM3 in fibra ottica MPO-LC 2.0mm a 24F |
| 7236043 ZCM11A18HMA |
Cavi a fascio diritti MPO OM4 in fibra ottica MPO-LC 2.0mm a 8F |
| 7236044 ZCM11A28HMA |
Cavi a fascio diritti MPO OM4 in fibra ottica MPO-LC 2.0mm a 12F |
| 7236045 ZCM11A58HMA |
Cavi a fascio diritti MPO OM4 in fibra ottica MPO-LC 2.0mm a 24F |
| 7236046 ZCM21A12HIA |
Cavi a fascio diritti MTP SM in fibra ottica MPO-LC 2.0mm a 8F |
| 7236047 ZCM21A22HIA |
Cavi a fascio diritti MTP SM in fibra ottica MPO-LC 2.0mm a 12F |
| 7236048 ZCM21A52HIA |
Cavi a fascio diritti MTP SM in fibra ottica MPO-LC 2.0mm a 24F |
| 7236049 ZCM21A17HAA |
Cavi a fascio diritti MTP OM3 in fibra ottica MPO-LC 2.0mm a 8F |
| 7236050 ZCM21A27HAA |
Cavi a fascio diritti MTP OM3 in fibra ottica MPO-LC 2.0mm a 12F |
| 7236051 ZCM21A57HAA |
Cavi a fascio diritti MTP OM3 in fibra ottica MPO-LC 2.0mm a 24F |
| 7236052 ZCM21A18HMA |
Cavi a fascio diritti MTP OM4 in fibra ottica MPO-LC 2.0mm a 8F |
| 7236053 ZCM21A28HMA |
Cavi a fascio diritti MTP OM4 in fibra ottica MPO-LC 2.0mm a 12F |
| 7236054 ZCM21A58HMA |
Cavi a fascio diritti MTP OM4 in fibra ottica MPO-LC 2.0mm a 24F |
Metodi di connessione e polarità
Tre metodi di connessione aiutano a mantenere la corretta polarità MPO/MTP:
MTP - Struttura 24 x LC Simplex - Tipo 1
MTP - Struttura 12 x LC Duplex - Tipo 2 - Tipo A
MTP - Struttura 12 x LC Duplex - Tipo 2 - Tipo B
MTP - Struttura 12 x LC Duplex - Tipo 2 - Tipo C
MTP - Polarità per MTP - Struttura 12 x Uniboot LC - Tipo 3
Dettagli materiali
Informazioni sull'imballaggio
L'imballaggio standard include cavi in fibra ottica etichettati e contrassegnati da OMC per impostazione predefinita.
Dimensioni standard del cartone:
- 34*22*15 cm
- 44*34*24 cm
- 54*39*34 cm
La selezione del cartone dipende dalla quantità. Imballaggio personalizzato disponibile.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, stampa e materiale della guaina
- Personalizzazione del colore del connettore
- Etichetta OEM, anelli di identificazione, etichette dei cavi
- Scatole personalizzate e marchi di spedizione
- Diversi livelli di qualità disponibili
