Durata: | <0.3dBvariazione tipica, 200 accoppiamenti | Intercambiabilità: | ≤0,2 dB |
---|---|---|---|
Test di inserimento-trazione: | Sopra 600 volte, IL | Resistenza alla trazione: | >70 N |
Temperatura di esercizio (℃): | da -40 a +85°C | ||
Evidenziare: | Cablaggio in fibra ottica 12F da 2,0 mm |
Zion Code | Zion Description | |||||||

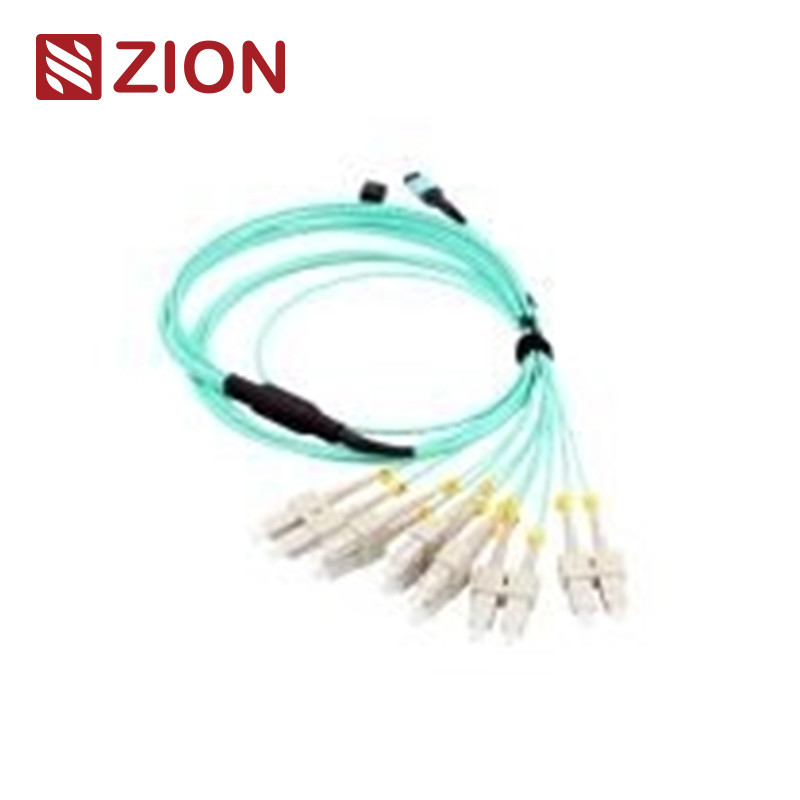

ZCM21A27HAAX | cavi diritti a fibra ottica del cablaggio di 12F MTP OM3 MTP-LC 2.0mm | |||||||
Il connettore di MTP è un tipo di connettore della fibra. MTP (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MTP pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+. | ||||||||
I tipi del connettore di MTP sono distinti secondo i regolamenti EIA/TIA-604-5: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC). | ||||||||
i 12 centri MTP al duplex di 6 LC (uniboot 6xLC; Il cablaggio diritto di simplex di 12 LC) cabla assemblies.MTP- LC/SC/FC/ST che i cavi diritti del cablaggio sono terminati con il connettore di LC/SC/FC/ST e di MTP su entrambe l'estremità. I 12 pc (6pcs per il uniboot di LC; 12 cavi di uscita di simplex di LC) sono ottimizzati per 40G QSFP+ PLR4 al collegamento diretto dell'ottica di 10G SFP+ LR ed alle applicazioni ad alta densità del centro dati. abbia stessa lunghezza. Specificamente è progettata per fibra ad alta densità che rattoppa nei centri dati che hanno bisogno dell'economia di spazio e riducono le difficoltà della gestione del cavo. | ||||||||
cavi diritti del cablaggio di 12F MTP- LC/SC/FC/ST progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro dati ad alta densità. È ottimizzato per le applicazioni ad alta densità del centro dati 10/40/100G. |
La norma industriale dei connettori:
Connettore | Riferimento | Abitazione dei dettagli | ||||||
MTP monomodale | EIA/TIA-604-5 | MP APC: Stivale verde di connectors+black (perdita standard MTP) MP APC: Stivale giallo di connectors+black (MTP con poche perdite eccellente) |
||||||
MTP misto | EIA/TIA-604-5 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MTP) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MTP con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MTP) |
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
Manica della fibra del 10G compiacente | ||||||||
40G e 100G IEEE 802,3 |
La norma industriale di altri connettori:
Sc del : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973. | ||||||||
FC: VIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 e JIS C5973 | ||||||||
st del : TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc | ||||||||
E2000: IEC61754-15 |
Disponibile per
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Specifiche ottiche:
Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
perdita di nsertion (MTP) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Attenuazione di riflessione (MTP) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durevolezza | <0> | |||||||
Intercambiabilità | ≤0.2dB | |||||||
prova di Inserzione-tirata | Superiore a 600 volte, l'IL <0.5dB | |||||||
Resistenza alla trazione | >70N | |||||||
Temperatura di funzionamento (℃) | ·- 40 a + 85°C |
Caratteristiche:
perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
la TA del ha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
soluzione economica del per il Massachussets-termine di fibra | ||||||||
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
buon nella ripetibilità e nella possibilità di scambio |
I meriti del cavo della toppa di MPO/MTP/cavo del tronco includono generalmente:
qualità alta- del — i cavi del cavo/tronco della toppa di MPO/MTP sono fabbrica pre-terminata, provata ed imballata con le relazioni sull'esperimento. Questi rapporti serviscono da documentazione e controllo di qualità a lungo termine. | ||||||||
i cavi diminuenti del cavo/tronco della toppa del cavo volume-MPO/MTP del hanno diametri stessi, che fanno diminuire il volume del cavo e migliorano i termini del condizionamento d'aria nei centri dati | ||||||||
risparmio del tempo del — con la progettazione pronta per l'uso speciale, il cavo della toppa di MPO/MTP/cavi del tronco può essere incorporato ed immediatamente essere inserito. Notevolmente contribuisce a ridurre il tempo di installazione. |
Applicazione:
cavi diritti del cablaggio di 12F MTP- LC/SC/FC/ST progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e centro dati ad alta densità. È ottimizzato per le applicazioni ad alta densità del centro dati 10/40/100G. | ||||||||
Tutti i connettori del MTP di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa della fibra di MTP è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree. | ||||||||
l'applicazione di Data Center con l'alto ambiente denso di grado | ||||||||
la fibra ottica alla costruzione | ||||||||
l'applicazione interna del connettore in attrezzatura della fibra. |
Nomina delle informazioni di conferma di Rules&Order:
Cavi diritti caldi del cablaggio del MTP-LC di Zion Communication
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | cavi diritti a fibra ottica del cablaggio di 8F MPO MP MPO-LC 2.0mm | ||||||
7236038 | ZCM11A22HIAX | cavi diritti a fibra ottica del cablaggio di 12F MPO MP MPO-LC 2.0mm | ||||||
7236039 | ZCM11A52HIAX | cavi diritti a fibra ottica del cablaggio di 24F MPO MP MPO-LC 2.0mm | ||||||
7236040 | ZCM11A17HAAX | cavi diritti a fibra ottica del cablaggio di 8F MPO OM3 MPO-LC 2.0mm | ||||||
7236041 | ZCM11A27HAAX | cavi diritti a fibra ottica del cablaggio di 12F MPO OM3 MPO-LC 2.0mm | ||||||
7236042 | ZCM11A57HAAX | cavi diritti a fibra ottica del cablaggio di 24F MPO OM3 MPO-LC 2.0mm | ||||||
7236043 | ZCM11A18HMAX | cavi diritti a fibra ottica del cablaggio di 8F MPO OM4 MPO-LC 2.0mm | ||||||
7236044 | ZCM11A28HMAX | cavi diritti a fibra ottica del cablaggio di 12F MPO OM4 MPO-LC 2.0mm | ||||||
7236045 | ZCM11A58HMAX | cavi diritti a fibra ottica del cablaggio di 24F MPO OM4 MPO-LC 2.0mm | ||||||
7236046 | ZCM21A12HIAX | cavi diritti a fibra ottica del cablaggio di 8F MTP MP MPO-LC 2.0mm | ||||||
7236047 | ZCM21A22HIAX | cavi diritti a fibra ottica del cablaggio di 12F MTP MP MPO-LC 2.0mm | ||||||
7236048 | ZCM21A52HIAX | cavi diritti a fibra ottica del cablaggio di 24F MTP MP MPO-LC 2.0mm | ||||||
7236049 | ZCM21A17HAAX | cavi diritti a fibra ottica del cablaggio di 8F MTP OM3 MPO-LC 2.0mm | ||||||
7236050 | ZCM21A27HAAX | cavi diritti a fibra ottica del cablaggio di 12F MTP OM3 MPO-LC 2.0mm | ||||||
7236051 | ZCM21A57HAAX | cavi diritti a fibra ottica del cablaggio di 24F MTP OM3 MPO-LC 2.0mm | ||||||
7236052 | ZCM21A18HMAX | cavi diritti a fibra ottica del cablaggio di 8F MTP OM4 MPO-LC 2.0mm | ||||||
7236053 | ZCM21A28HMAX | cavi diritti a fibra ottica del cablaggio di 12F MTP OM4 MPO-LC 2.0mm | ||||||
7236054 | ZCM21A58HMAX | cavi diritti a fibra ottica del cablaggio di 24F MTP OM4 MPO-LC 2.0mm |
Connettore | Manica della fibra |
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MPO/MTP
MTP – 12 x LC 1 struttura tipo semplice
MTP – 6 x LC 2-Type struttura tipo duplex A
MTP – 6 x LC 2-Type struttura tipo duplex B
MTP – polarità per MTP – 6 x Uniboot LC 3 struttura tipi
I dettagli del materiale
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
3. Livello di qualità differente. |
