Casa > Prodotti> MPO MTP> Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4

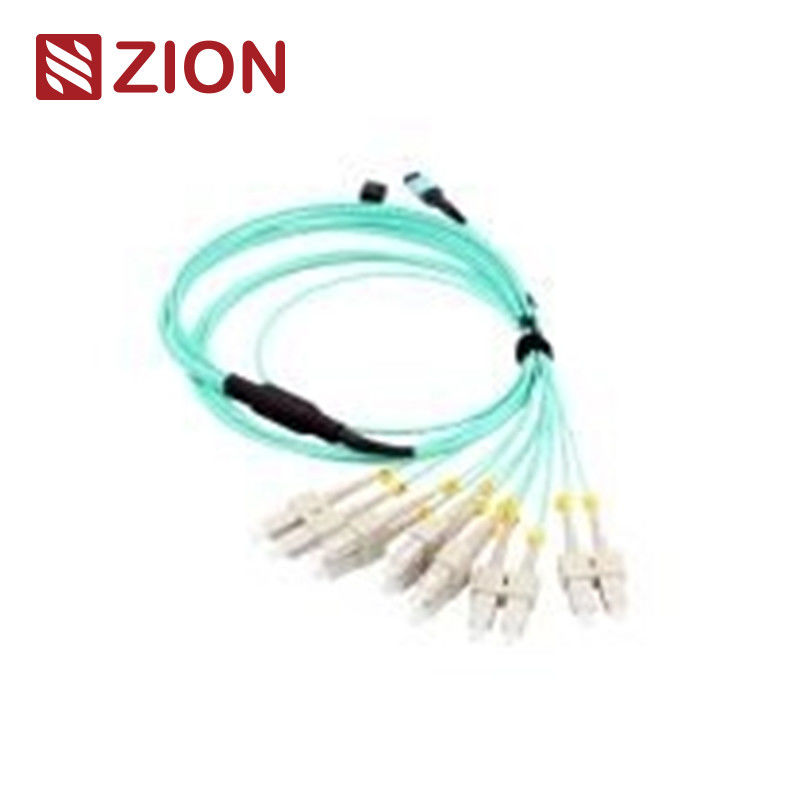

Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
Informazioni di base
Luogo di origine: Cina
Marca: HELLOSIGNAL® OR OEM
Quantità di ordine minimo: 50 pezzi
Imballaggi particolari: 10 pz/sacchetto di plastica
Tempi di consegna: Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento: T/T
Capacità di alimentazione: Senza limiti
Miglior prezzo Contattaci
Informazioni dettagliate
Durabilità: <0.3dBvariazione tipica, 200 accoppiamenti Intercambiabilità: ≤0,2 dB
Prova di inserimento-tiraggio: Sopra 600 volte, IL Resistenza alla trazione: >70 N
Temperatura di funzionamento (°C): da -40 a +85°C
Evidenziare:

Cablaggio in fibra ottica 12F da 2

,

0 mm

Descrizione di prodotto

12F MTP OM3 Cavi a fibra ottica MTP-LC da 2,0 mm
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 0
Informazioni sul prodotto Zion
Codice Zion:ZCM21A27HAAX
Descrizione:12F MTP OM3 Cavi a fibra ottica MTP-LC da 2,0 mm
Il connettore MTP è un connettore push-on multi-fibra progettato per ambienti ad alta densità.e connessioni interne all'interno di apparecchiature per trasmettitori ottici quali 40G, 100G e dispositivi QSFP+.
I connettori MTP sono classificati in base ai regolamenti EIA/TIA-604-5 in base al numero di nuclei, al sesso (maschio/femmina) e alla polarità (PC o APC).
Configurazione del prodotto
Questo cablaggio MTP a 12 core a 6 LC Duplex (6xLC uniboot; 12 LC Simplex) è dotato di connettori MTP su un'estremità e connettori LC sull'altro.I cavi di distribuzione sono ottimizzati per le applicazioni di 40G QSFP+ PLR4 a 10G SFP+ LR optica connessione diretta e data center ad alta densità.
Norme per i connettori
MPO Singlemode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:
  • SM APC: connettori verdi + caricatore nero (MTP a perdita standard)
  • SM APC: connettori gialli + stivale nero (MTP Super Low Loss)
MPO Multimode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:
  • OM1 e OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
  • OM3 e OM4 PC: connettori Aqua + stivale nero (MTP Standard e Super Low Loss)
  • OM3 e OM4 PC: connettori Heather Violet + boot nero (MTP a perdita standard)
Conformi a:
  • Norme IEC: IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • Classificazione dei prodotti di cui all'allegato II
  • Cavi strutturati per TIA-568-C
  • Compatibile con il canale in fibra 10G
  • 40G e 100G IEEE 802.3
Altre norme relative ai connettori
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 e JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
  • E2000: IEC 61754-15
Tipi di fibre disponibili
  • G657A1, G657A2/B2, G657B3
  • OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Specifiche ottiche
ParametroSpecificità
Perdita di inserimento (MPO) singolo modoStandard: ≤ 0,75 dB (max), ≤ 0,50 dB (tipico)
Super Basso: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (MPO) multimodaStandard: ≤ 0,6 dB (max), ≤ 0,50 dB (tipico)
Super Basso: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) singolo modo≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) Multimodo≤ 0,3 dB
Perdita di ritorno (MPO) singolo modo≥ 60dB (8 gradi di lucidatura)
Perdita di ritorno (MPO) multimoda≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST)APC≥60dB; UPC≥50dB; Multimode≥35dB
Durabilità< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità≤ 0,2 dB
Prova di inserimento-tiraggio500 volte, IL < 0,5 dB
Resistenza alla trazione> 70N
Temperatura di funzionamento-40°C a +85°C
Caratteristiche chiave
  • Basse perdite di inserimento, elevate perdite di ritorno
  • connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
  • Soluzione economica per l'eliminazione di massa delle fibre
  • Disegnati per applicazioni mono- e multimode a bassa perdita e a perdita standard
  • Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
  • Casse colorate per una facile identificazione
  • Eccellente ripetibilità e intercambiabilità
Vantaggi del cavo MPO/MTP
  • Alta qualità:Pre-terminato in fabbrica, testato e confezionato con rapporti di prova
  • Risparmio di spazio:Piccoli diametri riducono il volume del cavo e migliorano il flusso d'aria
  • Efficienza nel tempo:La progettazione plug-and-play riduce i tempi di installazione
Applicazioni
Progettato per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzato per applicazioni di data center ad alta densità 10/40/100G.
Aree di applicazione principali:
  • Ambienti di data center ad alta densità
  • Installazioni a fibra all'edificio
  • Connessioni interne all'interno di apparecchiature a fibra ottica
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 1Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 2
Regole di denominazione e conferma dell'ordine
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 3
Prodotti correlati
7236037 ZCM11A12HIA: 8F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm
7236038 ZCM11A22HIA: 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta
7236039 ZCM11A52HIA: 24F MPO SM Cavi a fibra ottica MPO-LC da 2,0 mm
7236040 ZCM11A17HAA: 8F MPO OM3 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
7236041 ZCM11A27HAA: 12F MPO OM3 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
7236042 ZCM11A57HAA: 24F MPO OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
7236043 ZCM11A18HMA: 8F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
7236044 ZCM11A28HMA: 12F MPO OM4 Cavi a fibra ottica MPO-LC 2.0 mm con imbracatura dritta
7236045 ZCM11A58HMA: 24F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
7236046 ZCM21A12HIA: 8F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
7236047 ZCM21A22HIA: 12F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
7236048 ZCM21A52HIA: 24F MTP SM Cavi a fibra ottica MPO-LC da 2,0 mm
7236049 ZCM21A17HAA: 8F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
7236050 ZCM21A27HAA: 12F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
7236051 ZCM21A57HAA: 24F MTP OM3 Cavi a fibra ottica MPO-LC da 2,0 mm
7236052 ZCM21A18HMA: 8F MTP OM4 Cavi a fibra ottica MPO-LC da 2,0 mm
Metodi di connessione e polarità
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 4
Tre metodi di connessione
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 5Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 6Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 7Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 8
Dettagli sul materiale
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 9
Imballaggio
Imballaggio protettivo standard con etichettatura OMC. Disponibili dimensioni di cartone: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Imballaggio personalizzato disponibile su richiesta.
Cavo a fascio dritto 12F MTP OM3 in fibra ottica MTP-LC 2.0mm per 40G QSFP+ PLR4 10
Servizi OEM/ODM
  • Colore del cavo, stampa, materiale della giacca, personalizzazione del colore del connettore
  • Etichettatura OEM, anelli di identificazione, etichette per cavi, scatole, marchi di spedizione
  • Disponibili diversi livelli di qualità
