Codice e descrizione di Sion
Codice di Sion: ZCM21A17HAAX

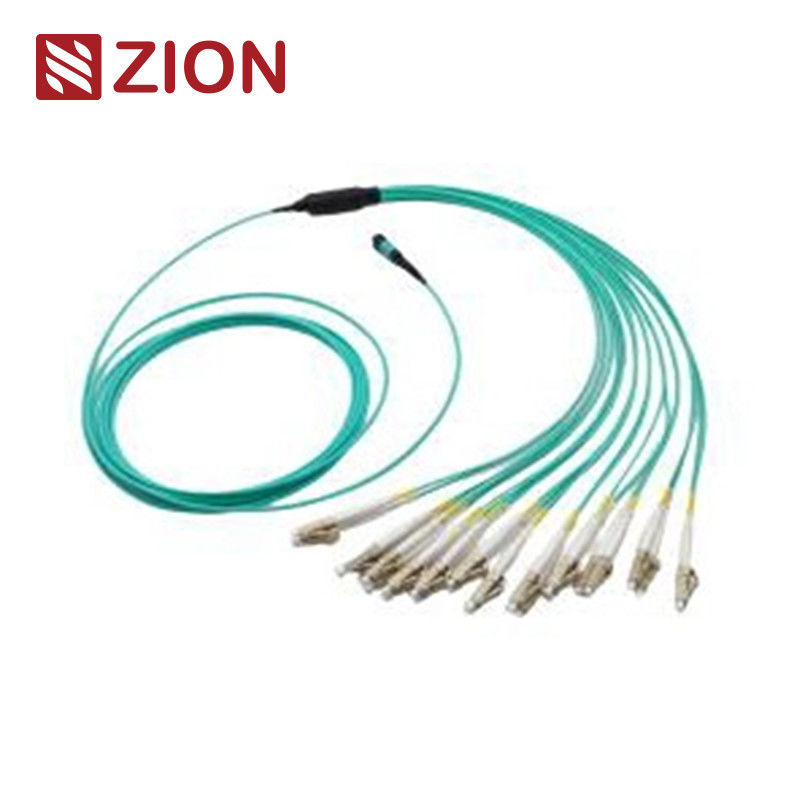

Descrizione di Sion: 8F MTP OM3 Fibra ottica MTP-LC 2,0 mm Cavi di imbracatura dritta
Il connettore MTP è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra ad alta densità MTP è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MTP sono distinti in base ai regolamenti EIA/TIA-604-5: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
8 core MTP a Duplex (( 4xLC uniboot);Simplex (4xLC) Assemblaggi di cavi con imbracatura dritta.
MTP- LC/SC/FC/ST Cavi di imbracatura dritta sono terminati con connettore MTP e LC/SC/FC/ST su entrambe le estremità.I cavi di distribuzione Simplex (4xLC) sono ottimizzati per le applicazioni di connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e data center ad alta densitàE' specificamente progettato per le fibre ad alta densità nei data center che hanno bisogno di risparmiare spazio e ridurre i problemi di gestione dei cavi.
SM 8F MTP- LC/SC/FC/ST Cavi ad imbracatura retta sono ottimizzati per la connessione diretta ottica da 40G QSFP+ PLR4 a 10G SFP+ LR e le applicazioni di data center ad alta densità.Questo cavo a 8 fibre è utilizzato per una connessione diretta tra QSFP+ e (4) porte SFP+ senza pannelli di patch o tronchi intermedi tra.
Collegatori Standard industriale
MPO SinglemodeReferenze:EIA/TIA-604-5
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MPO MultimodeReferenze:EIA/TIA-604-5
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altri connettori ◄ Standard industriale
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 e JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 e JIS C5973 ecc.
-
E2000: IEC 61754-15
Disponibile per
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MPO) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MPO)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MPO)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio: 500 volte, IL<0.5dB
Resistenza alla trazione:> 70N
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
I vantaggi di MPO/MTP Patch cable/trunk cable generalmente includono:
- Cable di patch di alta qualità sono pre-terminati in fabbrica, testati e confezionati insieme ai rapporti di prova.
- Diminuzione del volume dei caviMPO/MTP I cavi patch/trunk hanno diametri molto piccoli, il che riduce il volume dei cavi e migliora le condizioni di condizionamento dell'aria nei data center
- Risparmio di tempo Con il design speciale plug and play, i cavi MPO/MTP Patch possono essere incorporati e collegati immediatamente.
Applicazione
12F MPO- LC/SC/FC/ST Cavi a imbracatura retta progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.
Tutti i connettori MPO OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
