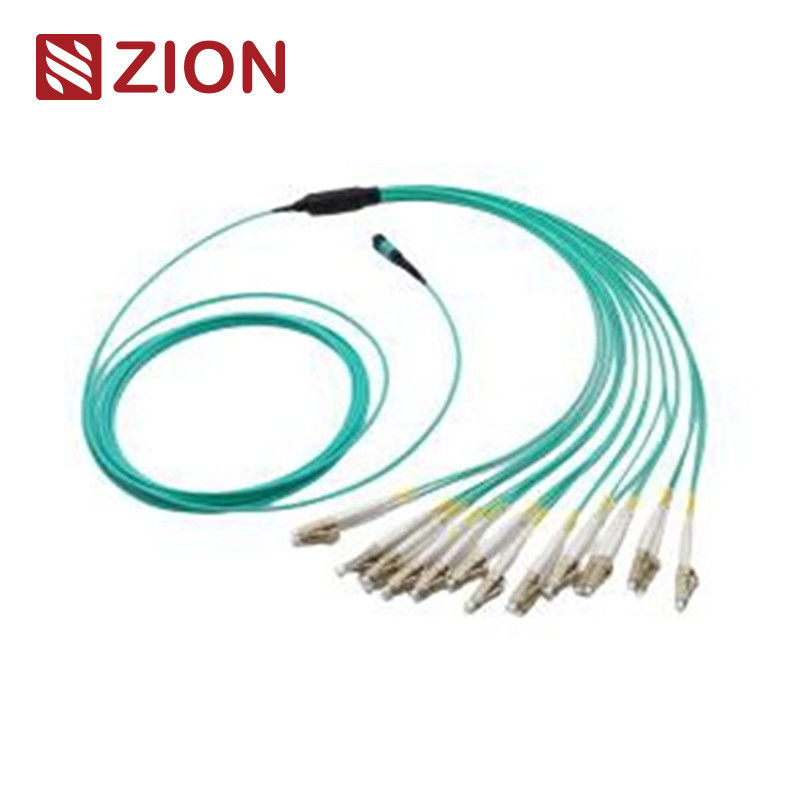

8F MTP OM3 Cavi a fibra ottica MTP-LC da 2,0 mm
Informazioni sul prodotto Zion
Codice Zion:ZCM21A17HAAX
Descrizione:8F MTP OM3 Cavi a fibra ottica MTP-LC da 2,0 mm
Il connettore MTP è un connettore push-on multi-fibra progettato per ambienti ad alta densità.e connessioni interne all'interno di apparecchiature per trasmettitori ottici quali 40G, 100G e dispositivi QSFP+.
I connettori MTP sono classificati secondo gli standard EIA/TIA-604-5 in base al numero di fibre, al sesso (maschio/femmina) e al tipo di lucidatura (PC o APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Norme industriali per i connettori
MPO Singlemode
Referenza: EIA/TIA-604-5
Dettagli dell'alloggiamento: SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP Super Low Loss)
MPO Multimode
Referenza: EIA/TIA-604-5
Dettagli dell'alloggiamento: OM1&OM2 PC: connettori beige + stivale nero (MTP di perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP Standard & Super Low Loss)
OM3&OM4 PC: connettori Heather Violet + boot nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
- Cavi strutturati per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Altre norme relative ai connettori
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 e JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 e JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
- E2000: IEC 61754-15
Tipi di fibre disponibili
Compatibile con i tipi di fibra G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 e OM5 50/125 nelle configurazioni MTP-LC, MTP-SC, MTP-FC, MTP-ST e MTP-E2000.
Specifiche ottiche
Perdita di inserimento (MPO) - Singlemodo (APC lucidato a 8 gradi):
Perdite standard: ≤ 0,75 dB (massimo), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (MPO) - Multimodo (PC flat polish):
Perdite standard: ≤ 0,6 dB (massimo), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST):
Modalità singola (polito a 8 gradi con APC): ≤ 0,3 dB
Multimodo (PC flat polish): ≤ 0,3 dB
Perdita di rendimento:
MPO in singolo modo: ≥ 60 dB
MPO Multimode: ≥ 25 dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità:≤ 0,2 dB
Test inserimento-tiraggio:500 volte, IL < 0,5 dB
Resistenza alla trazione:> 70N
Temperatura di funzionamento:-40°C a +85°C
Caratteristiche chiave
- Basse perdite di inserimento, elevate perdite di ritorno
- connettore multi-fibra basato su MT con supporto per terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per l'eliminazione di massa delle fibre
- Disegnati per applicazioni mono- e multimode a bassa perdita e a perdita standard
- Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
- Casse colorate per l'identificazione agevole del tipo di fibra e del tipo di lucidatura
- Eccellente ripetibilità e intercambiabilità
Vantaggi del cavo MPO/MTP
- Alta qualità - Pre-terminato in fabbrica, testato e confezionato con rapporti di prova
- Risparmio di spazio - Piccoli diametri riducono il volume del cavo e migliorano il flusso d'aria
- Riduzione del tempo - la progettazione plug and play riduce i tempi di installazione
Applicazioni
Progettato per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 e ambienti di data center ad alta densità. Ottimizzato per applicazioni di data center ad alta densità 10/40/100G.
Le applicazioni primarie includono ambienti di data center ad alta densità, installazioni di fibra all'edificio e connessioni interne all'interno di apparecchiature a fibra ottica.
Prodotti correlati
Zion Communication offre una gamma completa di cavi MTP-LC Straight Harness, incluse le configurazioni 8F, 12F e 24F nei tipi di fibra SM, OM3 e OM4.
Metodi di connessione
MTP - 8 x struttura LC simplex - tipo 1
MTP - 4 x struttura duplex LC - tipo 2 MTP - 4 x Uniboot Struttura LC - Tipo 3 Imballaggio
L'imballaggio standard include cavi in fibra ottica etichettati e contrassegnati da OMC.
Servizi OEM/ODM
- Colore del cavo, stampa e materiale della giacca personalizzati
- Etichettatura OEM, anelli di identificazione e etichette per cavi
- Scatole personalizzate e marchi di spedizione
- Disponibili diversi livelli di qualità
Variazioni di prodotto
| Immagine | Descrizione | Categoria |
|---|
| 8F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch | Rete ottica, MPO-MTP (maschio) -LC Fan-out 0,9 mm, MTP/MPO, componenti ottici |
| 12F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable di patch | Rete ottica, MPO-MTP (maschio) -LC Fan-out 0,9 mm, MTP/MPO, componenti ottici |
| 24F MPO (maschio) -LC Fan-out 0,9mm 30-35cm Cable patch | Rete ottica, MPO-MTP (maschio) -LC Fan-out 0,9 mm, MTP/MPO, componenti ottici |
