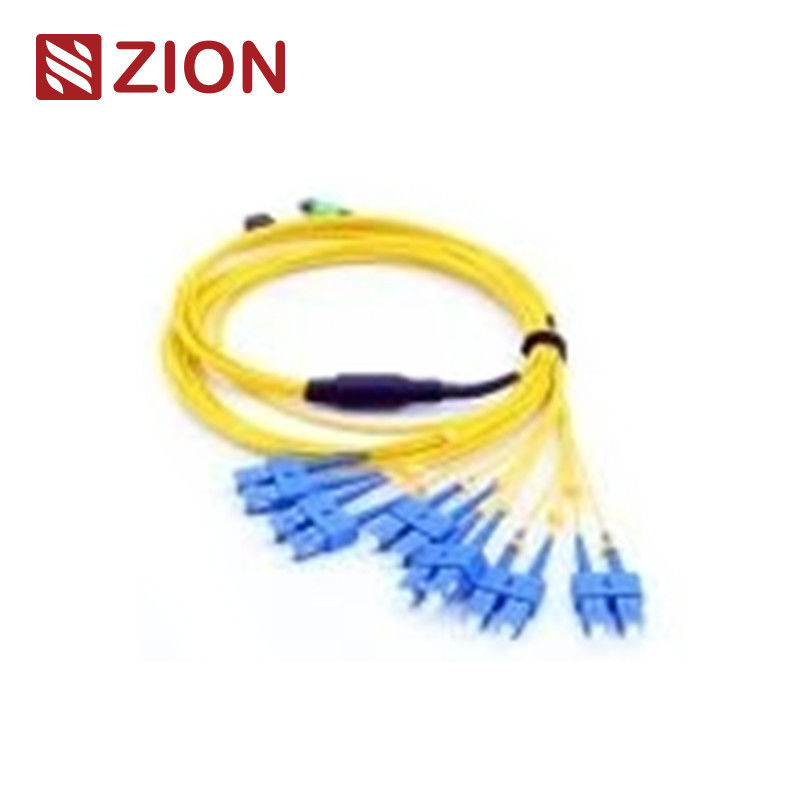

Cavo in fibra ottica monomodale MTP a LC a 12 fibre
Cavi a cablaggio diretto MTP-LC 2.0mm in fibra ottica SM MTP 12F ad alta densità progettati per applicazioni in data center.
Identificazione del prodotto
Codice Zion: ZCM21A22HIAX
Descrizione: Cavi a cablaggio diretto MTP-LC 2.0mm in fibra ottica SM MTP 12F
Il connettore MTP è un tipo di connettore push-on multi-fibra progettato per ambienti ad alta densità. Questo sistema viene utilizzato principalmente nei data center, nelle applicazioni fiber-to-the-building e nelle connessioni interne all'interno delle apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I connettori MTP sono classificati secondo gli standard EIA/TIA-604-5 in base al numero di core, al genere (maschio/femmina) e alla polarità (PC o APC).
Questi gruppi di cavi a cablaggio diretto da 12 core MTP a 6 LC Duplex (o 12 LC Simplex) presentano connettori MTP su un'estremità e connettori LC/SC/FC/ST sull'altra. I cavi fanout sono ottimizzati per connessioni dirette da 40G QSFP+ PLR4 a ottiche 10G SFP+ LR e applicazioni in data center ad alta densità.
Standard industriali dei connettori
Riferimento MPO monomodale: EIA/TIA-604-5
Alloggiamento MPO monomodale: SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a bassissima perdita)
Riferimento MPO multimodale: EIA/TIA-604-5
Alloggiamento MPO multimodale: OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori acquamarina + stivale nero (MTP a perdita standard e bassissima)
OM3&OM4 PC: connettori viola erica + stivale nero (MTP a perdita standard)
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; conforme a TIA-604-5(FOCIS5)
- Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserzione (MPO) monomodale: Perdita standard: ≤0,75 dB (max), ≤0,50 dB (tipica); Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipica)
Perdita di inserzione (MPO) multimodale: Perdita standard: ≤0,6 dB (max), ≤0,50 (tipica); Perdita bassissima: ≤0,35 dB (max), ≤0,20 dB (tipica)
Perdita di inserzione (LC/SC/FC/ST) monomodale: ≤0,3 dB
Perdita di inserzione (LC/SC/FC/ST) multimodale: ≤0,3 dB
Perdita di ritorno (MPO) monomodale: ≥60 dB
Perdita di ritorno (MPO) multimodale: ≥25 dB
Perdita di ritorno (LC/SC/FC/ST) APC: ≥60 dB
Perdita di ritorno (LC/SC/FC/ST) UPC: ≥50 dB
Durata: <0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità: ≤0,2 dB
Test di inserimento-estrazione: Oltre 600 volte, IL <0,5 dB
Resistenza alla trazione: >70N
Tempi di inserimento: >600
Temperatura di esercizio monomodale: da -40°C a +85°C
Caratteristiche principali
- Bassa perdita di inserzione, elevata perdita di ritorno
- Connettore multi-fibra basato su MT che supporta terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Sono disponibili opzioni di cavo rotondo rinforzato, cavo ovale e nastro nudo
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra, del tipo di lucidatura e del grado del connettore
- Eccellente ripetibilità e intercambiabilità
Applicazioni
I cavi a cablaggio diretto 12F MPO-LC/SC/FC/ST sono progettati per ambienti 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzati per applicazioni in data center ad alta densità 10/40/100G.
- Ambienti data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno delle apparecchiature in fibra ottica
Regole di denominazione e conferma dell'ordine
Prodotti correlati
7236037 ZCM11A12HIA: Cavi a cablaggio diretto MPO-LC 2.0mm in fibra ottica SM MPO 8F
7236038 ZCM11A22HIA: Cavi a cablaggio diretto MPO-LC 2.0mm in fibra ottica SM MPO 12F
7236039 ZCM11A52HIA: Cavi a cablaggio diretto MPO-LC 2.0mm in fibra ottica SM MPO 24F
Metodi di connessione
Tre metodi di connessione aiutano a mantenere la corretta polarità MPO/MTP:
Struttura MTP-12 x LC Simplex - Tipo 1
Struttura MTP-6 x LC Duplex - Tipo 2 Tipo A
Struttura MTP-6 x LC Duplex - Tipo 2 Tipo B
Polarità MTP per struttura MTP-6 x Uniboot LC - Tipo 3
Dettagli dei materiali
Imballaggio
Questi cavi in fibra ottica sono confezionati con etichettatura e marcatura OMC come standard. Le dimensioni dei cartoni disponibili includono 34×22×15 cm, 44×34×24 cm e 54×39×34 cm, selezionate in base alla quantità dell'ordine. Opzioni di imballaggio personalizzate disponibili.
Servizi OEM/ODM
- Colore del cavo personalizzato, stampa e materiale della guaina
- Etichettatura OEM, anelli di identificazione, etichette per cavi, scatole e marchi di spedizione
- Diversi livelli di qualità disponibili
