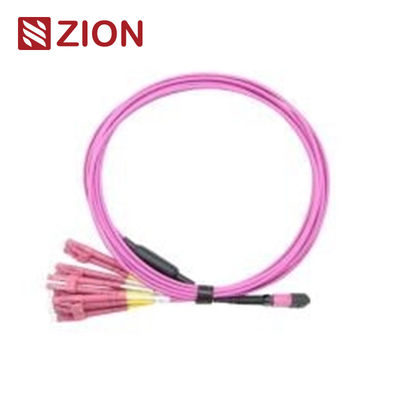

Cavo in fibra ottica MPO-LC a 12 fibre OM4 2,0 mm, cablaggio diritto per data center ad alta densità

Informazioni di base

Luogo di origine:	CINA
Marca:	HELLOSIGNAL® OR OEM

Quantità di ordine minimo:	50 pezzi
Imballaggi particolari:	10 pz/sacchetto di plastica
Tempi di consegna:	Normalmente 25 giorni dopo aver ricevuto il deposito.
Termini di pagamento:	T/T
Capacità di alimentazione:	Senza limiti

Miglior prezzo Contattaci

Informazioni dettagliate

Durabilità:	<0.3dBvariazione tipica, 200 accoppiamenti	Intercambiabilità:	≤0,2 dB
Prova di inserimento-tiraggio:	500 volte, IL<0,5 dB	Resistenza alla trazione:	>70 N
Temperatura di funzionamento (°C):	da -40 a +85°C
Evidenziare:	Cavo in fibra ottica MPO-LC a 12 fibre , Cavo di cablaggio OM4 MPO-LC , Cavo patch MPO-LC dritto da 2

Descrizione di prodotto

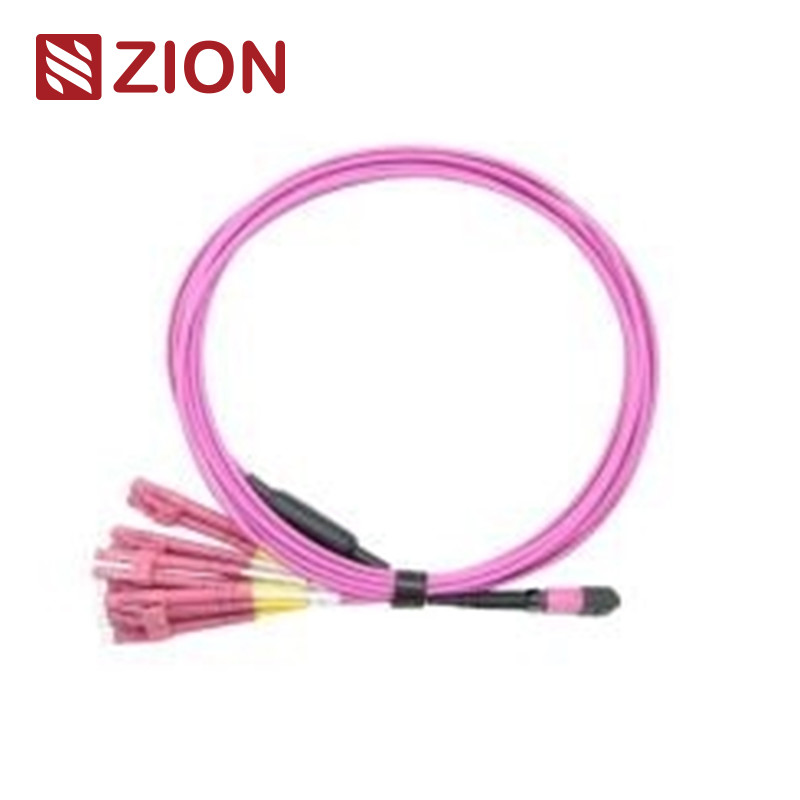

12 fibre MPO a LC OM4 Cavi a fibra ottica MPO-LC da 2,0 mm

Cavi ad alta densità a fibra ottica progettati per applicazioni di data center, con connettività MPO a LC con prestazioni di fibra multimode OM4.

Identificazione del prodotto

Codice Zion: ZCM11A28HAAX

12F MPO OM4 Cavi a fibra ottica MPO-LC da 2,0 mm

I connettori MPO (Multi-Fiber Push On) forniscono soluzioni di terminazione multi-fibra ideali per ambienti ad alta densità nei data center, applicazioni di fibra all'edificio,e connessioni interne all'interno di apparecchiature di trasmettitori ottici che supportano la tecnologia 40G, 100G e tecnologie QSFP+.

Questi assemblaggi di cavi a imbracatura dritta da 12 core MPO a 6 LC Duplex (o 12 LC Simplex) sono ottimizzati per connessioni dirette ottiche da 40G QSFP+ PLR4 a 10G SFP+ LR.Tutti i cavi di distribuzione mantengono lunghezze identiche e sono specificamente progettati per il patch di fibra ad alta densità che consente di risparmiare spazio nei data center.

Norme per i connettori MPO

Referenza MPO singlemode:IEC 61754-7

Dettagli dell'alloggio MPO singlemode:SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO Super Low Loss)

Referenza MPO Multimode:IEC 61754-7

Dettagli dell'alloggiamento MPO Multimode:OM1&OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MPO Standard & Super Low Loss)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MPO a perdita standard)

Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
Cavi strutturati per TIA-568-C
Compatibile con il canale in fibra 10G
40G e 100G conformi alla norma IEEE 802.3

Altre norme relative ai connettori

SC:L'applicazione del presente regolamento è subordinata all'applicazione della direttiva 2008/57/CE.
LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 e JIS C5973
FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 e JIS C5973
ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 e JIS C5973
E2000:IEC 61754-15

Tipi di fibre disponibili

Compatibile con i tipi di fibra G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 e OM5 50/125 nelle configurazioni MPO-LC, MPO-SC, MPO-FC, MPO-ST e MPO-E2000.

Specifiche ottiche

Perdita di inserimento (MPO) singolo modo: Standard: ≤ 0,75 dB (max), ≤ 0,50 dB (tipico)
Super Basso: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)

Perdita di inserimento (MPO) Multimodo: Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (tipico)
Super Basso: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)

Perdita di inserimento (LC/SC/FC/ST) modalità singola: ≤ 0,3 dB

Perdita di inserimento (LC/SC/FC/ST) Multimodo: ≤ 0,3 dB

Perdita di ritorno (MPO) Singlemode: ≥ 60 dB

Perdita di ritorno (MPO) Multimodo: ≥ 25 dB

Perdita di rendimento (LC/SC/FC/ST): APC≥60dB; UPC≥50dB; Multimode≥35dB

Durabilità: < 0,3 dB variazione tipica (200 accoppiamenti)

Intercambiabilità: ≤ 0,2 dB

Test inserimento-tiraggio: 500 volte, IL<0,5 dB

Resistenza alla trazione: > 70N

Temperatura di funzionamento: -40°C a +85°C

Caratteristiche chiave

Basse perdite di inserimento, elevate prestazioni di perdita di ritorno
connettore multi-fibra basato su MT con supporto per terminazioni a 4, 8, 12 e 24 fibre
Soluzione economica per l'eliminazione di massa delle fibre
Progettato sia per applicazioni a bassa perdita sia per applicazioni a perdita standard in singolo modo e multimodo
Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
Casse colorate per l'identificazione del tipo di fibra facile, del tipo di lucidatura e del grado dei connettori
Eccellente ripetibilità e intercambiabilità

Vantaggi del cavo MPO/MTP

Alta qualità:Pre-terminato in fabbrica, testato e confezionato con rapporti di prova completi
Risparmio di spazio:Piccoli diametri riducono il volume dei cavi e migliorano l'aria condizionata del data center
Efficienza nel tempo:La progettazione plug-and-play riduce significativamente il tempo di installazione

Applicazioni

Progettato per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 e ambienti di data center ad alta densità. Ottimizzato per applicazioni di data center ad alta densità 10/40/100G.

Ambienti di data center ad alta densità
Installazioni a fibra all'edificio
Connessioni interne all'interno di apparecchiature a fibra ottica

Prodotti correlati

Zion Communication offre una gamma completa di cavi a imbracatura dritta MPO-LC, comprese le configurazioni 8F, 12F e 24F in entrambi i tipi di fibra SM e OM3/OM4.
