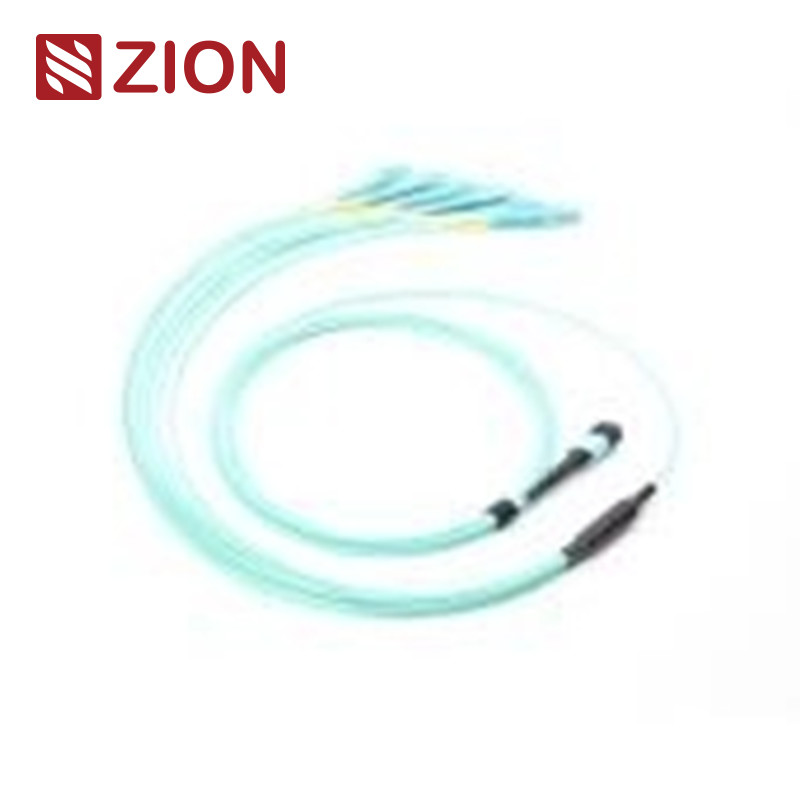

12 fibre MPO a LC OM3 fibra ottica MPO-LC 2.0mm Cavi diritti del cablaggio

Codice e descrizione di Sion

Codice Zion: ZCM11A27HAAX

Descrizione:

IlZCM11A27HAAXè un12F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cable di imbracatura diretta, appositamente progettati per dati ad alta densità

applicazioni di centro, connessioni in fibra ottica per edifici e connessioni interne all'interno di apparecchiature di trasmettitori ottici (ad esempio, 40G, 100G QSFP +).

Caratteristiche chiave:

• MPO (Multi-Fiber Push On)Connettore: un connettore in fibra ottica ad alta densità comunemente utilizzato nei data center e nelle reti in fibra ottica.
• Configurazione della fibra: 12 fibre MPO a 6 cavi duplex LC (6xLC uniboot; 12 LC simplex).
• Prestazioni: Ottimizzato per40G QSFP+ PLR4 a 10G SFP+ LRle connessioni dirette, che consentono una trasmissione efficiente dei dati con un cablaggio minimo e riducono il disordine in ambienti ad alta densità.
• Progettazione dei cavi: Cavi con imbracatura dritta, progettati per risparmiare spazio e facilitare la gestione dei cavi nei data center.
• Applicazioni: ideale per applicazioni di data center ad alta densità 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e 10/40/100G.

Standard industriale dei connettori:

• MPO Singlemode: IEC 61754-7 (SM APC: connettori verdi + carica nera per MPO a perdita standard, SM APC: connettori gialli + carica nera per MPO a perdita super bassa)
• MPO Multimode: IEC 61754-7 (OM1 e OM2 PC: connettori beige + stivale nero per MPO a perdita standard, OM3 e OM4 PC: connettori Aqua + stivale nero)
• Altri connettori: SC, LC, FC, ST ed E2000, tutti conformi alle rispettive norme industriali (ad esempio, TIA/EIA, FOCIS3, GR-326).

Specifiche ottiche:

• Perdita di inserimento (MPO):
  • Perdite standard: ≤ 0,75 dB (massimo), ≤ 0,50 dB (tipico)
  • Perdite super basse: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
• Perdita di inserimento (LC/SC/FC/ST): ≤ 0,3 dB
• Perdita di rendimento (MPO): ≥ 60dB (per il singlemodo con lucidatura APC a 8 gradi)
• Perdita di rendimento (LC/SC/FC/ST): APC ≥ 60 dB, UPC ≥ 50 dB
• Durabilità: < 0,3 dB variazione tipica dopo 200 accoppiamenti, 500 cicli inserimento-tiraggio con IL < 0,5 dB
• Resistenza alla trazione: > 70N
• Temperatura di funzionamento: -40°C a +85°C

Caratteristiche:

• Basse perdite di inserimento: garantisce un minimo di degrado del segnale.
• Perdite di rendimento elevateFornisce prestazioni più elevate riducendo i riflessi.
• Connettore multi-fibra basato su MT: Disponibile in 4, 8, 12 e 24 configurazioni di fibra per la terminazione di massa.
• Opzioni di cavo robusto: Disponibile in cavi rotondi, ovali e a nudo nastro, progettati per gestire ambienti ad alta densità.
• Alloggi colorati: Disponibile per differenziare il tipo di fibra, il tipo di lucidatura e il grado dei connettori.
• Ripetibilità e intercambiabilità: prestazioni affidabili e costanti.

Meriti dei cavi MTP/MPO:

• Alta qualità: Pre-terminato in fabbrica, testato e confezionato con rapporti di prova per garantire la qualità.
• Risparmio di spazio: I diametri più piccoli riducono il volume dei cavi e migliorano il condizionamento dell'aria nei data center.
• Risparmio di tempo: La progettazione plug-and-play riduce i tempi di installazione consentendo un utilizzo immediato.

Applicazioni:

• Centro dati: Ottimizzato per il patch di fibre ad alta densità, consentendo connessioni veloci ed efficienti tra apparecchiature ad alta velocità come le porte QSFP + e SFP +.
• Fibra ottica per l'edificio: Supporta l'implementazione della fibra per le connessioni fra edifici.
• Connessioni interne delle apparecchiature: utilizzato all'interno di dispositivi ottici per le connessioni interne nelle apparecchiature di rete.

Regole di denominazione e informazioni di conferma dell'ordine:

Cavi di imbracatura diretta MPO-LC di Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236038 ZCM11A22HIAX: : 12F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236039 ZCM11A52HIAX: : 24F MPO SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236046 ZCM21A12HIAX: : 8F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236047 ZCM21A22HIAX: : 12F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236048 ZCM21A52HIAX: : 24F MTP SM Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Fibra ottica MPO-LC 2,0 mm Cavi di imbracatura dritta

Canali di fibre di connettore

Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO

MPO ¢12 x LC struttura semplice-tipo 1

MPO ¢6 x LC struttura duplex-tipo 2-tipo A

MPO ¢6 x LC struttura duplex-tipo 2-tipo B

MPO ¢ Polarità per MPO ¢6 x Uniboot struttura LC-Tipo 3

Dettagli del materiale

Imballaggio

Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.

Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

L'imballaggio può essere personalizzato.

Servizio OEM/ODM per voi

• Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
• Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
• Diverso livello di qualità.
