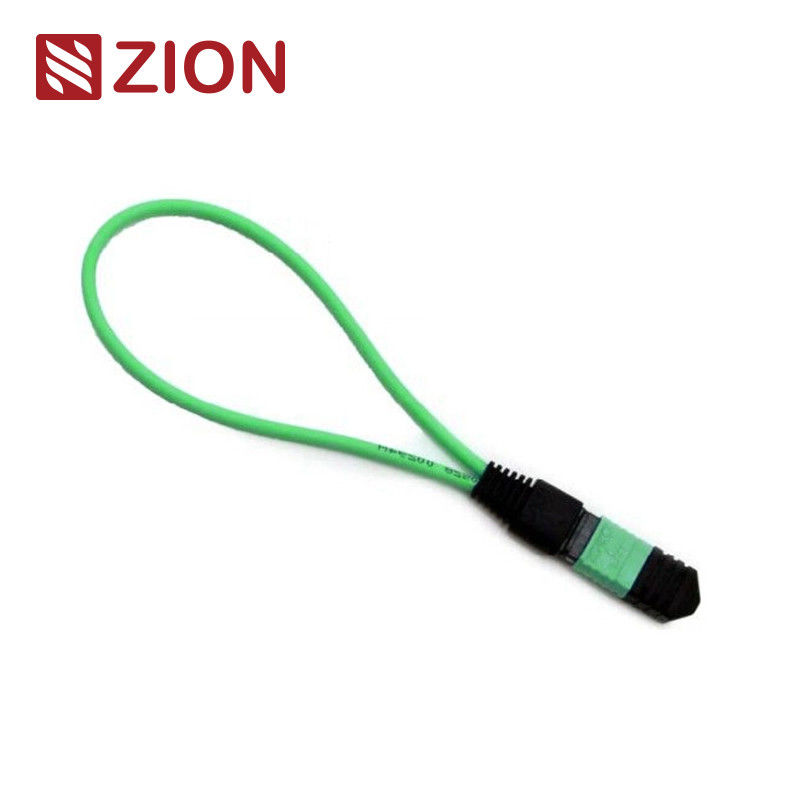

Modulo di loopback in fibra ottica MTP monomodale a 24 fibre con elevata perdita di ritorno per reti 40G/100G

Il loopback MTP contiene un connettore MTP con entrambe le estremità della fibra terminate all'interno dello stesso connettore, creando un percorso luminoso ad anello. Questa configurazione consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali alla sorgente, aiuta a identificare vari fenomeni di rete e facilita test e valutazioni efficaci di singoli componenti o interfacce all'interno delle reti in fibra ottica.

Disponibile in varie configurazioni che supportano connettori MTP a 8, 12 e 24 core con molteplici configurazioni di fibra per adattarsi a diversi requisiti di porta di test. Il modulo di loopback in fibra MTP 24F consente specificamente la verifica e il test di ricetrasmettitori con interfaccia MTP - dispositivi 100GBASESR10 CXP/CFP.

I moduli di loopback MTP forniscono un segnale ad anello per testare le funzioni di trasmissione e ricezione. Sono ampiamente utilizzati negli ambienti di test, in particolare nelle reti a ottica parallela 40G e 100G. I loopback sono progettati per collegare le posizioni di trasmissione (TX) e ricezione (RX) delle interfacce dei ricetrasmettitori MTP. Questi moduli facilitano e accelerano i test IL dei segmenti di rete ottica collegandoli a trunk MTP e cavi di connessione.

Riferimento Singlemode MTP: EIA/TIA-604-5
Dettagli Alloggiamento Singlemode MTP: SM APC: connettori verdi + cappuccio nero (MTP a perdita standard)
SM APC: connettori gialli + cappuccio nero (MTP a bassissima perdita)

Standard di Conformità:

• Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
• Cablaggio strutturato secondo TIA-568-C
• Conforme a 10G Fiber Channel
• 40G e 100G IEEE 802.3

Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo reindirizzamento allo stesso dispositivo per verificare il corretto funzionamento o risolvere i problemi dei nodi di rete difettosi. Per le applicazioni in fibra ottica, i loopback ottici convalidano l'affidabilità operativa dei dispositivi. Utilizzando cavi o moduli di loopback in fibra ottica per la trasmissione dei dati, il segnale emesso dal dispositivo viene reindirizzato dalla porta di trasmissione (Tx) alla porta di ricezione (Rx) dello stesso componente.

I test di loopback in fibra ottica sono comunemente impiegati per il controllo dei ricetrasmettitori in fibra ottica. Poiché i ricetrasmettitori hanno porte separate per la ricezione e la trasmissione dei segnali luminosi, il test di queste porte è essenziale per garantire il funzionamento continuo. Il test di loopback fornisce il metodo più conveniente per la manutenzione dei ricetrasmettitori. Il processo di test indirizza il segnale laser dalla porta del trasmettitore alla porta del ricevitore, quindi confronta il modello trasmesso con il modello ricevuto per verificare che siano identici e privi di errori.

• Collocato con ricetrasmettitori con interfaccia MPO/MTP 40G o 100G
• Utilizzato per testare la capacità di trasmissione e la sensibilità del ricevitore delle apparecchiature di rete in fibra ottica

• 7236013 ZCM1111HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO SM a 8F
• 7236014 ZCM1121HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO SM a 12F
• 7236015 ZCM1141HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO SM a 24F
• 7236016 ZCM1116HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM3 a 8F
• 7236017 ZCM1126HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM3 a 12F
• 7236018 ZCM1146HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM3 a 24F
• 7236019 ZCM1117HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM4 a 8F
• 7236020 ZCM1127HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM4 a 12F
• 723602: ZCM1147HXA: Modulo/Cavo di Loopback in Fibra Ottica MPO OM4 a 24F
• 7236022 ZCM2111HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP SM a 8F
• 7236023 ZCM2121HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP SM a 12F
• 7236024 ZCM2141HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP SM a 24F
• 7236025 ZCM2116HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM3 a 8F
• 7236026 ZCM2126HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM3 a 12F
• 7236027 ZCM2146HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM3 a 24F
• 7236028 ZCM2117HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM4 a 8F
• 7236029 ZCM2127HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM4 a 12F
• 7236030 ZCM2147HXA: Modulo/Cavo di Loopback in Fibra Ottica MTP OM4 a 24F

Questi cavi in fibra ottica sono confezionati in imballaggi facili da maneggiare e ben protetti con etichettatura OMC come impostazione predefinita. Le dimensioni standard dei cartoni includono 34*22*15 cm, 44*34*24 cm e 54*39*34 cm. Il cartone specifico utilizzato dipende dalla quantità di merce. Sono disponibili opzioni di imballaggio personalizzate.

Le opzioni di personalizzazione includono:

• Colore del cavo, testo di stampa, materiale della guaina del cavo
• Opzioni di colore del connettore
• Etichettatura OEM, anelli di identificazione, etichette dei cavi
• Scatole personalizzate e marchi di spedizione
• Diversi livelli di qualità disponibili
