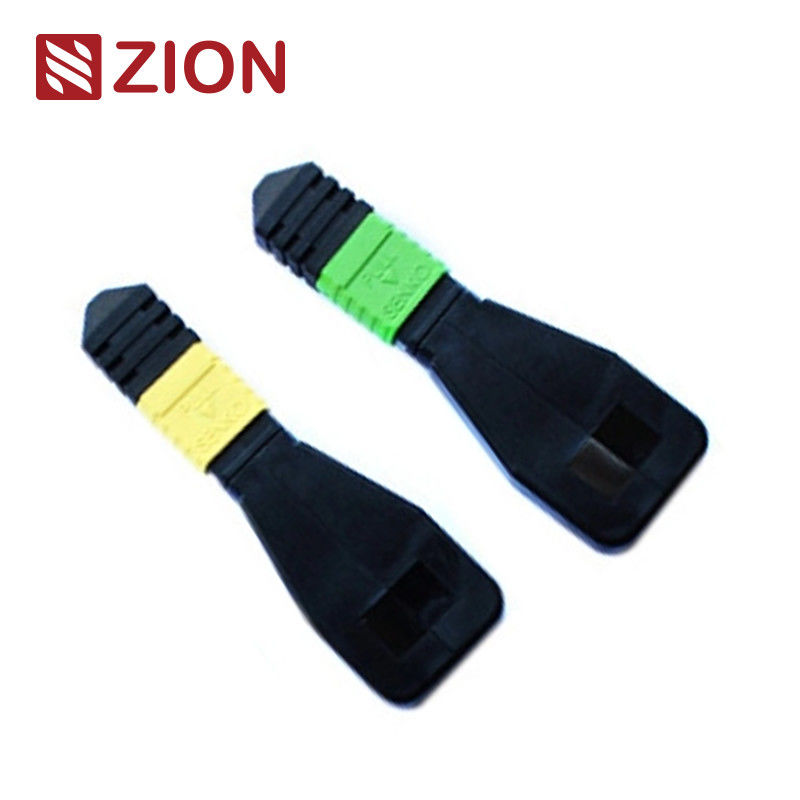

8 Fibre MTP Modulo di loopback in fibra ottica monomodo per test di rete 40/100G

Il loopback MTP contiene linee di salto dell'anello posteriore MPO nella configurazione LOOPBACK, con entrambe le estremità della fibra terminate in un connettore MPO per creare un percorso luminoso completo all'interno dello stesso connettore. Questo design consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali, aiuta a individuare vari potenziali problemi e facilita test e valutazioni efficaci di singoli componenti o interfacce all'interno delle reti in fibra ottica.

Disponibile in più configurazioni di circuiti in fibra ottica per ospitare connettori MPO a 8, 12 e 24 core con varie configurazioni di fibra per test completi delle porte:

• Modulo loopback in fibra 8F MPO:Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASE-SR4/CSR4 QSFP+
• Modulo loopback in fibra 12F MPO:Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASESR4 QSFP+ o 100GBASE-SR4
• Modulo loopback in fibra 24F MPO:Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 100GBASESR10 CXP/CFP

I moduli MTP Loopback forniscono segnali in loop per testare le funzioni di trasmissione e ricezione. Ampiamente utilizzato negli ambienti di test, in particolare nelle reti ottiche parallele 40 e 100G. I loopback sono progettati per collegare le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce ricetrasmettitori MPO. I loopback MPO facilitano e accelerano il test IL dei segmenti di rete ottica collegandoli ai trunk MPO e ai cavi di patch.

Riferimento MPO monomodale:CEI 61754-7

Dettagli dell'alloggiamento monomodale MPO:

• SM APC: connettori verdi + boot nero (Standard Loss MPO)
• SM APC: connettori gialli + boot nero (MPO a bassissime perdite)

Riferimento multimodale MPO:CEI 61754-7

Dettagli dell'alloggiamento multimodale MPO:

• OM1 e OM2 PC: connettori beige + boot nero (Standard Loss MPO)
• PC OM3 e OM4: connettori Aqua + boot nero (MPO standard e a bassissime perdite)
• PC OM3 e OM4: connettori viola erica + boot nero (MPO con perdita standard)

• Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5).
• Cablaggio strutturato secondo TIA-568-C
• Conforme al canale in fibra ottica 10G
• Conforme IEEE 802.3 40G e 100G

Un test di loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo loopback allo stesso dispositivo per verificare la corretta funzionalità o risolvere i problemi dei nodi di rete difettosi. I loopback ottici verificano specificamente l'affidabilità operativa dei dispositivi instradando il segnale emesso dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente utilizzando cavi o moduli di loopback in fibra ottica.

Il test di loopback in fibra ottica viene comunemente utilizzato per controllare i ricetrasmettitori in fibra ottica. Poiché i ricetrasmettitori dispongono di porte separate per ricevere e trasmettere segnali luminosi, testare queste porte è essenziale per la manutenzione. Il processo di test instrada il segnale laser dalla porta del trasmettitore alla porta del ricevitore, quindi confronta i modelli trasmessi e ricevuti per garantire che siano identici e privi di errori.

• Collocato con ricetrasmettitori di interfaccia MPO/MPO 40G o 100G
• Utilizzato per testare la capacità di trasmissione e la sensibilità del ricevitore delle apparecchiature di rete in fibra ottica

Quando si seleziona un loopback per ricetrasmettitori specifici, considerare il tipo di connettore, il tipo di lucidatura e il tipo di cavo. Le seguenti tabelle forniscono indicazioni per la selezione dei moduli ricetrasmettitori di uso comune.

• 7236013 ZCM1111HXA: modulo/cavo loopback in fibra ottica 8F MPO SM
• 7236014 ZCM1121HXA: modulo/cavo loopback in fibra ottica 12F MPO SM
• 7236015 ZCM1141HXA: modulo/cavo loopback in fibra ottica 24F MPO SM
• 7236016 ZCM1116HXA: modulo/cavo loopback in fibra ottica 8F MPO OM3
• 7236017 ZCM1126HXA: modulo/cavo loopback in fibra ottica 12F MPO OM3
• 7236018 ZCM1146HXA: modulo/cavo loopback in fibra ottica 24F MPO OM3
• 7236019 ZCM1117HXA: modulo/cavo loopback in fibra ottica 8F MPO OM4
• 7236020 ZCM1127HXA: modulo/cavo loopback in fibra ottica 12F MPO OM4
• 723602: ZCM1147HXA: modulo/cavo loopback in fibra ottica 24F MPO OM4
• 7236022 ZCM2111HXA: modulo/cavo loopback in fibra ottica 8F MTP SM
• 7236023 ZCM2121HXA: modulo/cavo loopback in fibra ottica 12F MTP SM
• 7236024 ZCM2141HXA: modulo/cavo loopback in fibra ottica 24F MTP SM
• 7236025 ZCM2116HXA: modulo/cavo loopback in fibra ottica 8F MTP OM3
• 7236026 ZCM2126HXA: modulo/cavo loopback in fibra ottica 12F MTP OM3
• 7236027 ZCM2146HXA: modulo/cavo loopback in fibra ottica 24F MTP OM3
• 7236028 ZCM2117HXA: modulo/cavo loopback in fibra ottica 8F MTP OM4
• 7236029 ZCM2127HXA: modulo/cavo loopback in fibra ottica 12F MTP OM4
• 7236030 ZCM2147HXA: modulo/cavo loopback in fibra ottica 24F MTP OM4

I nostri cavi in ​​fibra ottica sono confezionati in contenitori facili da maneggiare e ben protetti, etichettati e contrassegnati da OMC come standard. Le dimensioni del cartone disponibili includono 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. La selezione del cartone dipende dalla quantità dell'ordine. Sono disponibili opzioni di imballaggio personalizzate.

Offriamo servizi OEM/ODM completi, tra cui:

• Colore del cavo, testo stampato, materiale della guaina del cavo, colori dei connettori
• Etichette OEM, anelli di identificazione, etichette per cavi, scatole, marchi di spedizione
• Diversi livelli di qualità per soddisfare requisiti specifici
