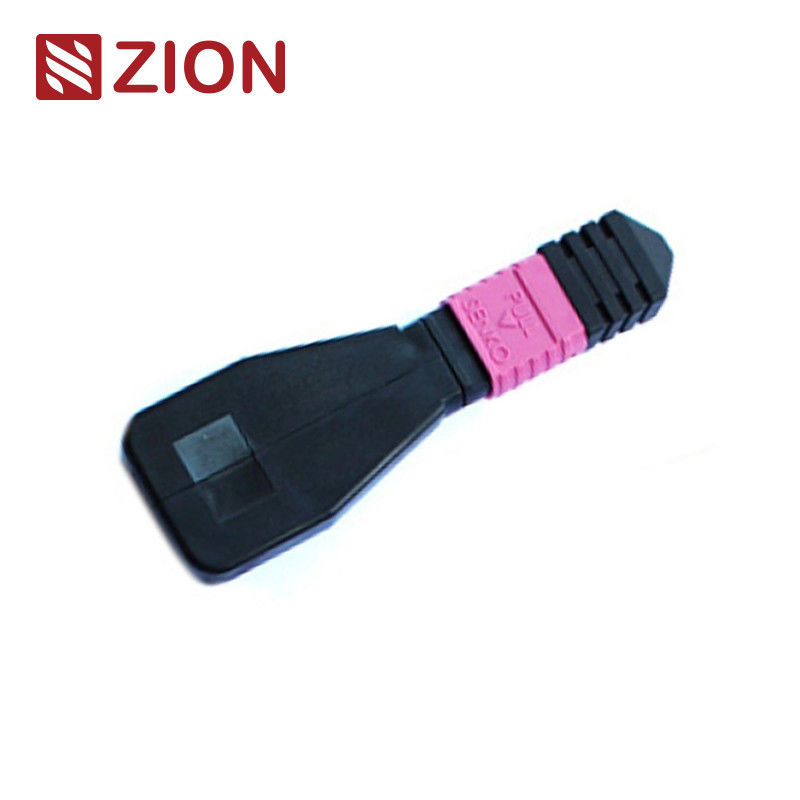

Modulo / Cavo Loopback in fibra ottica MPO OM4 a 24 fibre
Modulo loopback in fibra ottica MPO OM4 ad alte prestazioni progettato per il test e la verifica delle apparecchiature di rete in ambienti di data center 40G/100G.
Identificazione del prodotto
Codice Zion: ZCM1117HXA1
Descrizione Zion: Modulo / Cavo Loopback in fibra ottica MPO OM4 a 8F
Panoramica del prodotto
Il loopback MPO contiene linee di salto ad anello posteriore MPO nella configurazione LOOPBACK, collegando entrambe le estremità della fibra in un connettore MPO per creare un percorso di luce completo all'interno dello stesso connettore. Ciò consente test completi della capacità di lancio e della sensibilità di ricezione del dispositivo, in particolare nelle comunicazioni di rete 40/100G.
Restituendo i segnali alla sorgente, questi loopback individuano efficacemente vari fenomeni di rete e forniscono test e valutazioni affidabili di singoli componenti o interfacce all'interno delle reti in fibra ottica.
Opzioni di configurazione
Disponibile in più configurazioni di circuiti in fibra ottica per ospitare connettori MPO a 8, 12 e 24 core con varie configurazioni di fibra per soddisfare i requisiti specifici delle porte di test.
- Modulo loopback in fibra MPO 8F: Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASE-SR4/CSR4 QSFP+
- Modulo loopback in fibra MPO 12F: Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4
- Modulo loopback in fibra MPO 24F: Verifica e testa i ricetrasmettitori con interfaccia MPO - dispositivi 100GBASE-SR10 CXP/CFP
Applicazioni di test
I moduli Loopback MPO forniscono segnali in loop per testare sia le funzioni di trasmissione che di ricezione. Ampiamente utilizzati negli ambienti di test, in particolare nelle reti ottiche parallele 40G e 100G.
I loopback sono progettati specificamente per collegare le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce dei ricetrasmettitori MPO. Facilitano e accelerano i test di perdita di inserzione (IL) dei segmenti di rete ottica collegandosi a trunk MPO e cavi di connessione.
Standard dei connettori
MPO Singlemode
Riferimento: IEC 61754-7
Dettagli alloggiamento:
- SM APC: connettori verdi + stivale nero (MPO a perdita standard)
- SM APC: connettori gialli + stivale nero (MPO a bassissima perdita)
MPO Multimode
Riferimento: IEC 61754-7
Dettagli alloggiamento:
- OM1 e OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
- OM3 e OM4 PC: connettori acquamarina + stivale nero (MPO a perdita standard e bassissima perdita)
- OM3 e OM4 PC: connettori viola erica + stivale nero (MPO a perdita standard)
Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) per cablaggio strutturato secondo TIA-568-C
Conforme a 10G Fiber Channel
Conforme a 40G e 100G IEEE 802.3
Dettagli materiali
Specifiche ottiche
| Parametro |
Specifiche |
| Tipo di fibra |
Multimodale |
| Diametro della fibra |
50/125um, 62.5/125um |
| Perdita di inserzione |
MM < 1.0dB |
| Perdita di ritorno |
MM > 25dB |
| Test di inserimento-estrazione |
500 volte, IL < 0.5dB |
| Temperatura di esercizio |
-40℃ a +80℃ |
Test loopback in fibra ottica
Un test loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo reindirizzamento allo stesso dispositivo per verificare il corretto funzionamento o risolvere i problemi dei nodi di rete difettosi.
Per i test loopback in fibra ottica, i loopback ottici verificano l'affidabilità operativa dei dispositivi. Utilizzando cavi o moduli loopback in fibra ottica per la trasmissione dei dati, il segnale emesso dal dispositivo viene reindirizzato dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente.
Applicazioni
I cavi a cablaggio diretto 12F MPO-LC/SC/FC/ST sono progettati per applicazioni 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzati per i requisiti dei data center ad alta densità 10/40/100G.
Tutti i connettori OMC MPO provengono da Senko/Nissin/Sumitomo. I cavi patch in fibra MPO sono assemblaggi di cavi ad alta densità utilizzati in tre aree principali:
- Applicazioni di data center con ambienti ad alta densità
- Installazioni Fiber to the Building
- Applicazioni di connettori interni all'interno delle apparecchiature in fibra
Regole di denominazione e conferma dell'ordine
Connettore e Fiber Channel
Polarità (allineamento del canale)
Guida alla selezione del ricetrasmettitore
Quando si seleziona un loopback per ricetrasmettitori specifici, considerare il tipo di connettore, il tipo di lucidatura e la compatibilità del tipo di cavo. Le tabelle seguenti forniscono indicazioni sulla selezione per i moduli ricetrasmettitori di uso comune.
Questa guida copre scelte specifiche di loopback in fibra per i ricetrasmettitori in fibra ottica più comunemente utilizzati. Per altri moduli ricetrasmettitori non menzionati, la selezione può essere determinata esaminando il tipo di interfaccia, i requisiti di contatto fisico e le specifiche del tipo di cavo.
Prodotti loopback in fibra ottica MPO Hot Zion Communication
7236013 ZCM1111HXA: Modulo / Cavo Loopback in fibra ottica MPO SM 8F
7236014 ZCM1121HXA: Modulo / Cavo Loopback in fibra ottica MPO SM 12F
7236015 ZCM1141HXA: Modulo / Cavo Loopback in fibra ottica MPO SM 24F
7236016 ZCM1116HXA: Modulo / Cavo Loopback in fibra ottica MPO OM3 8F
7236017 ZCM1126HXA: Modulo / Cavo Loopback in fibra ottica MPO OM3 12F
7236018 ZCM1146HXA: Modulo / Cavo Loopback in fibra ottica MPO OM3 24F
7236019 ZCM1117HXA: Modulo / Cavo Loopback in fibra ottica MPO OM4 8F
7236020 ZCM1127HXA: Modulo / Cavo Loopback in fibra ottica MPO OM4 12F
7236021 ZCM1147HXA: Modulo / Cavo Loopback in fibra ottica MPO OM4 24F
7236022 ZCM2111HXA: Modulo / Cavo Loopback in fibra ottica MTP SM 8F
7236023 ZCM2121HXA: Modulo / Cavo Loopback in fibra ottica MTP SM 12F
7236024 ZCM2141HXA: Modulo / Cavo Loopback in fibra ottica MTP SM 24F
7236025 ZCM2116HXA: Modulo / Cavo Loopback in fibra ottica MTP OM3 8F
7236026 ZCM2126HXA: Modulo / Cavo Loopback in fibra ottica MTP OM3 12F
7236027 ZCM2146HXA: Modulo / Cavo Loopback in fibra ottica MTP OM3 24F
7236028 ZCM2117HXA: Modulo / Cavo Loopback in fibra ottica MTP OM4 8F
7236029 ZCM2127HXA: Modulo / Cavo Loopback in fibra ottica MTP OM4 12F
7236030 ZCM2147HXA: Modulo / Cavo Loopback in fibra ottica MTP OM4 24F
Imballaggio
Questi cavi in fibra ottica sono confezionati in contenitori facilmente maneggevoli e ben protetti, etichettati e contrassegnati da OMC come standard.
Dimensioni standard del cartone:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La selezione del cartone dipende dalla quantità dell'ordine. Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
Opzioni di personalizzazione disponibili tra cui:
- Colore del cavo, testo di stampa, materiale della guaina del cavo, colori dei connettori
- Etichette OEM, anelli di identificazione, etichette dei cavi, scatole, marchi di spedizione
- Diversi livelli di qualità per soddisfare requisiti specifici
