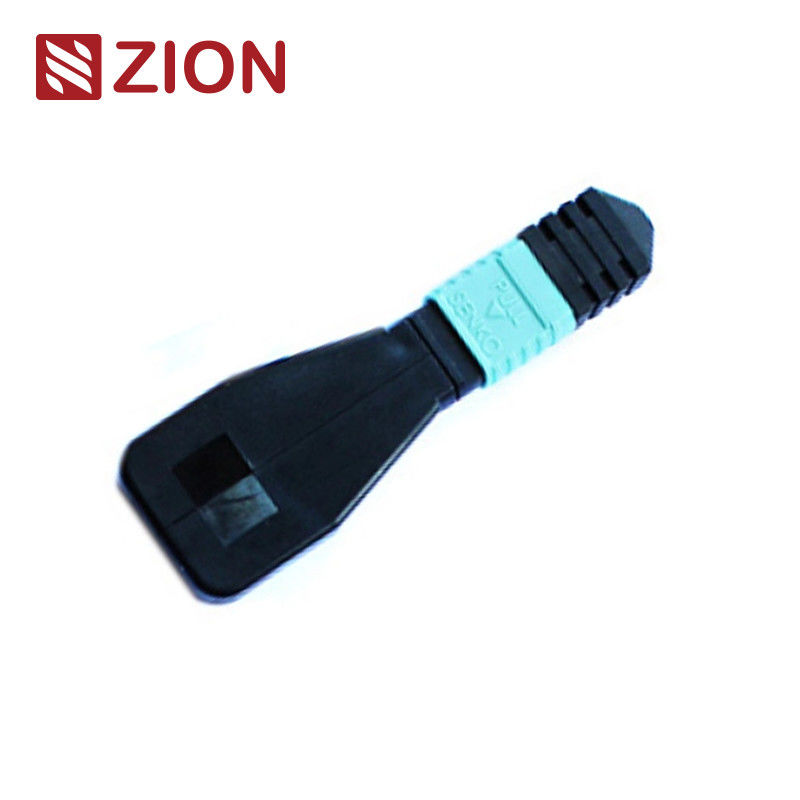

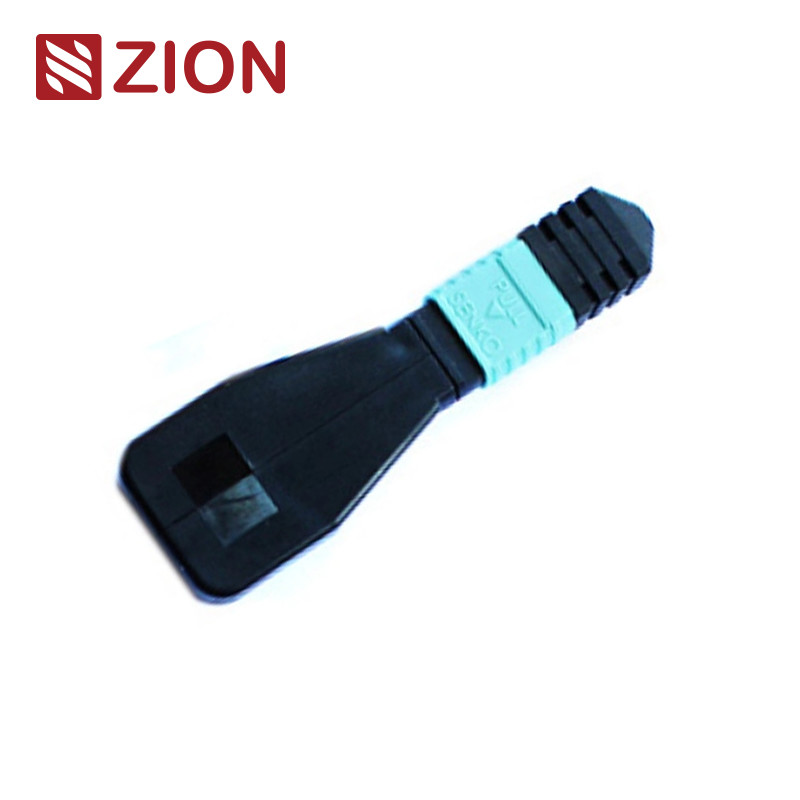

Modulo / Cavo di Loopback in Fibra Ottica MPO OM3 a 8 Fibre
Informazioni sul Prodotto Zion
Codice Zion: ZCM1116HXA1
Descrizione Zion: Modulo / Cavo di Loopback in Fibra Ottica MPO OM3 a 8 Fibre
Il loopback MPO contiene linee di salto ad anello posteriore MPO nella configurazione LOOPBACK, con entrambe le estremità della fibra terminate in un connettore MPO per creare un percorso di luce completo all'interno dello stesso connettore. Ciò consente di testare la capacità di lancio del dispositivo e la sensibilità di ricezione, in particolare nelle comunicazioni di rete 40/100G. Restituendo i segnali, è possibile identificare vari fenomeni potenziali, consentendo test e valutazioni efficaci di singoli componenti o interfacce all'interno delle reti in fibra ottica.
I loopback in fibra ottica sono disponibili in più configurazioni, che supportano connettori MPO a 8, 12 e 24 core con varie configurazioni di fibra per adattarsi a diversi requisiti di porta di test. Il modulo di loopback in fibra MPO a 8F verifica e testa i ricetrasmettitori con interfacce MPO, in particolare i dispositivi 40GBASE-SR4/CSR4 QSFP+.
I moduli Loopback MPO forniscono segnali ad anello per testare le funzioni di trasmissione e ricezione. Sono ampiamente utilizzati negli ambienti di test, in particolare nelle reti ottiche parallele 40G e 100G. I loopback sono progettati per collegare le posizioni Transceiver (TX) e Receiver (RX) delle interfacce dei ricetrasmettitori MPO. I loopback MPO facilitano e accelerano i test di perdita di inserzione (IL) dei segmenti di rete ottica quando sono collegati a trunk MPO e cavi di connessione.
Standard Industriali dei Connettori
Riferimento MPO Singlemode: IEC 61754-7
Dettagli Alloggiamento Singlemode MPO: SM APC: connettori verdi + stivale nero (MPO a perdita standard)
SM APC: connettori gialli + stivale nero (MPO a bassissima perdita)
Riferimento MPO Multimode: IEC 61754-7
Dettagli Alloggiamento Multimode MPO: OM1 e OM2 PC: connettori beige + stivale nero (MPO a perdita standard)
OM3 e OM4 PC: connettori acquamarina + stivale nero (MPO a perdita standard e bassissima perdita)
OM3 e OM4 PC: connettori viola erica + stivale nero (MPO a perdita standard)
- Conforme allo standard IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Conforme a TIA-604-5(FOCIS5) Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Specifiche Ottiche
| Tipo di Fibra |
Multimode |
| Diametro della Fibra |
50/125um, 62.5/125um |
| Perdita di Inserzione |
MM < 1.0dB |
| Perdita di Ritorno |
MM > 25dB |
| Test Inserimento-Estrazione |
500 volte, IL < 0.5dB |
| Temperatura di Funzionamento |
-40℃ a +80℃ |
Test Loopback in Fibra Ottica
Un test loopback prevede l'invio di un segnale da un dispositivo di comunicazione e il suo reindirizzamento allo stesso dispositivo per verificare il corretto funzionamento o risolvere i problemi dei nodi di rete difettosi. Per i test loopback in fibra ottica, i loopback ottici verificano l'affidabilità operativa dei dispositivi. Utilizzando cavi o moduli loopback in fibra ottica per la trasmissione dei dati, il segnale emesso dal dispositivo viene reindirizzato dall'estremità di trasmissione (Tx) di un componente attivo all'estremità di ricezione (Rx) dello stesso componente.
Applicazioni
I cavi a cablaggio diretto 12F MPO-LC/SC/FC/ST sono progettati per applicazioni 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Questi sono ottimizzati per ambienti di data center ad alta densità 10/40/100G.
Tutti i connettori MPO OMC provengono da Senko/Nissin/Sumitomo. I cavi di connessione in fibra MPO sono assemblaggi di cavi ad alta densità utilizzati in tre aree principali:
- Applicazioni Data Center con ambienti ad alta densità
- Installazioni Fiber to the building
- Applicazioni connettore interno all'interno delle apparecchiature in fibra
Regole di denominazione e conferma dell'ordine
Polarità (Allineamento dei canali)
Guida alla selezione del ricetrasmettitore
Quando si seleziona un loopback per ricetrasmettitori specifici, considerare il tipo di connettore, il tipo di lucidatura e la compatibilità del tipo di cavo. Le tabelle seguenti forniscono indicazioni sulla selezione per i moduli ricetrasmettitore di uso comune.
Conclusione
Questa guida tratta le scelte specifiche di loopback in fibra per i ricetrasmettitori in fibra ottica più comunemente utilizzati. Per i moduli ricetrasmettitore non menzionati specificamente, è possibile selezionare loopback adatti comprendendo il loro tipo di interfaccia, i requisiti di contatto fisico e le specifiche del tipo di cavo.
Prodotti Zion Communication Hot MPO Fiber Optic Loopback
7236013 ZCM1111HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO SM a 8F
7236014 ZCM1121HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO SM a 12F
7236015 ZCM1141HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO SM a 24F
7236016 ZCM1116HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM3 a 8F
7236017 ZCM1126HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM3 a 12F
7236018 ZCM1146HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM3 a 24F
7236019 ZCM1117HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM4 a 8F
7236020 ZCM1127HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM4 a 12F
7236021 ZCM1147HXA: Modulo / Cavo di Loopback in Fibra Ottica MPO OM4 a 24F
7236022 ZCM2111HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP SM a 8F
7236023 ZCM2121HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP SM a 12F
7236024 ZCM2141HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP SM a 24F
7236025 ZCM2116HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM3 a 8F
7236026 ZCM2126HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM3 a 12F
7236027 ZCM2146HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM3 a 24F
7236028 ZCM2117HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM4 a 8F
7236029 ZCM2127HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM4 a 12F
7236030 ZCM2147HXA: Modulo / Cavo di Loopback in Fibra Ottica MTP OM4 a 24F
Imballaggio
Questi cavi in fibra ottica sono confezionati in imballaggi facilmente maneggevoli e ben protetti, etichettati e contrassegnati da OMC come standard. Le dimensioni standard dei cartoni includono 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. Il cartone specifico utilizzato dipende dalla quantità di merce ordinata. Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
Le opzioni di personalizzazione includono:
- Colore del cavo, testo di stampa, materiale della guaina del cavo, colore del connettore
- Etichetta OEM, anello di identificazione, etichette dei cavi, scatole, contrassegni di spedizione
- Diversi livelli di qualità per soddisfare requisiti specifici
