Diametro fibra: | 9/125um | Perdita di inserzione: | SM(G657A1) |
---|---|---|---|
Attenuazione di riflessione: | SM>50dB | Test di inserimento-trazione: | 500 volte, IL |
Temperatura di esercizio (℃): | -40℃~ +80℃ |
Zion Code | Zion Description | |||||||

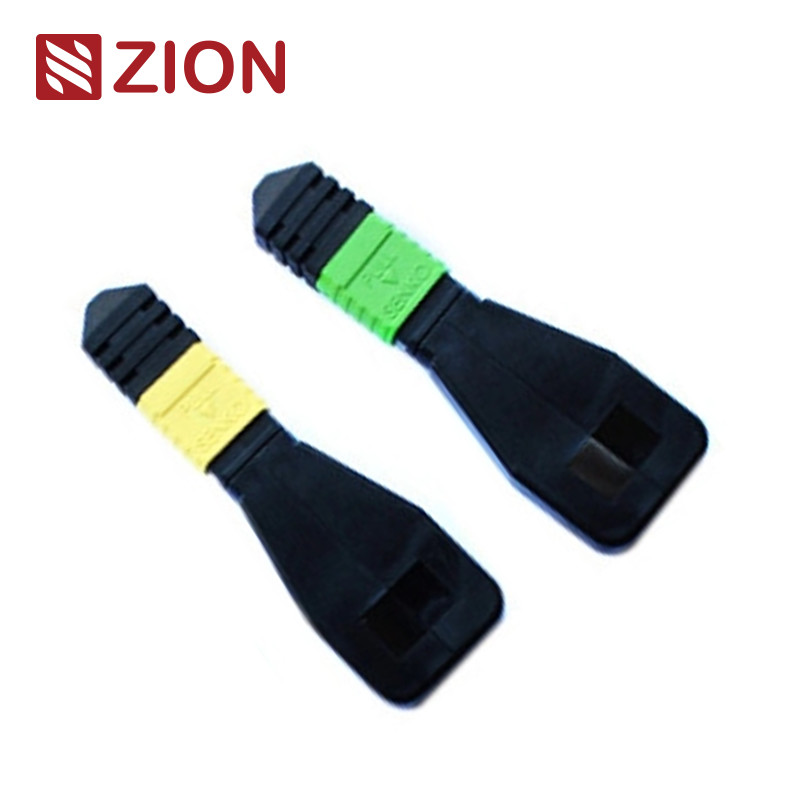

ZCM1111HXA1 | modulo a fibra ottica /Cable di "loopback" di 8F MPO MP | |||||||
Il ciclo di MPO contiene la linea di salto dell'anello della parte posteriore di MPO nel "LOOPBACK" e mette entrambe l'estremità della fibra in un connettore di MPO per raggiungere il percorso leggero nello stesso connettore. La capacità del lancio e la sensibilità in ricezione del dispositivo, particolarmente nella comunicazione della rete 40/100G, possono individuare i vari fenomeni potenziali restituendo i segnali raggiungere l'efficaci prova e valutazione di singola componente o interfaccia sulla rete della fibra. | ||||||||
Ci sono molte configurazioni del circuito di fibra ottica, che possono accomodare i 8 - il centro, 12 - centri e 24 - il connettore del centro MPO e parecchie configurazioni della fibra della fibra da adattarsi al porto nel modulo di "loopback" della fibra di test.8F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – dispositivi di 40GBASE-SR4/CSR4 QSFP+. il modulo di "loopback" della fibra di 12F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – i dispositivi QSFP+ o 100GBASE-SR4 di 40GBASESR4. il modulo di "loopback" della fibra di 24F MPO permette la verifica e le prove dei ricetrasmettitori che caratterizzano l'interfaccia di MPO – dispositivi di 100GBASESR10 CXP/CFP. | ||||||||
I moduli di "loopback" di MPO fornisce un segnale avvolto provare per trasmettere e ricevendo le funzioni. Ha usato ampiamente all'interno dell'ambiente di prova particolarmente all'interno delle reti parallele 40 e 100G delle ottica. I "loopback" sono sviluppati per collegare le posizioni dei ricetrasmettitori (TX) e dei ricevitori (RX) delle interfacce dei ricetrasmettitori di MPO. I "loopback" di MPO possono facilitare ed accelerare le prove dell'IL dei segmenti ottici delle reti collegandoli ai tronchi/toppa di MPO conduce. | ||||||||
OMC offre una linea di assemblee a fibra ottica di "loopback" di MPO per bruciatura e la prova delle componenti e dei sistemi della rete di MPO. Queste Assemblee di "loopback" di MPO sono utilizzate efficacemente per verificare la capacità del trasmettitore e la sensibilità del ricevitore dell'attrezzatura di rete, specialmente a Telecomunicazioni ed a requisiti di datacom. Sono imballate in un alloggio compatto per il disponibile più ad alta densità per queste applicazioni. |
La norma industriale dei connettori:
Connettore | Riferimento | Abitazione dei dettagli | ||||||
MPO monomodale | IEC 61754-7 | MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente) |
||||||
MPO misto | IEC 61754-7 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO) |
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
Manica della fibra del 10G compiacente | ||||||||
40G e 100G IEEE 802,3 |
I dettagli del materiale
Specifiche ottiche:
Oggetto | Parametro | |||||||
Tipo della fibra | Monomodale | |||||||
Diametro della fibra | 9/125um | |||||||
Perdita di inserzione | MP (G657A1) <1.0dB | |||||||
Attenuazione di riflessione | MP >50dB | |||||||
prova di Inserzione-tirata | 500times, IL <0.5dB | |||||||
Temperatura di operazione | -40℃~ +80℃ |
Prova di "loopback" a fibra ottica:
Tipicamente, una prova di "loopback" è una prova in cui un segnale è inviato da un dispositivo di comunicazione ed ha avvolto - posteriore al dispositivo come modo determinare se sta funzionando bene o come modo effettuare un analisi guasti di un nodo difettoso nella rete. Per quanto riguarda prova di "loopback" a fibra ottica, i "loopback" ottici sono usati per verificare l'affidabilità operativa del dispositivo. Facendo uso del cavo a fibra ottica di "loopback" o del modulo a fibra ottica di "loopback" per la trasmissione dei dati, il segnale emesso dal dispositivo è avvolto dal trasmette l'estremità (di Tx) di un componente attivo di nuovo al riceve l'estremità (di Rx) della stessa componente. |
Applicazione:
Quando si tratta dell'applicazione pratica, la prova di "loopback" a fibra ottica è impiegata spesso per il controllo dei ricetrasmettitori a fibra ottica. Poiché il ricetrasmettitore ha due porti per la ricezione e la trasmissione del segnale luminoso, è necessario da provare i porti per vedere se sono ancora nell'ambito dell'operazione. Quindi, la prova di "loopback" a fibra ottica è il modo più conveniente per manutenzione del ricetrasmettitore. Il processo difficile è dirigendo il segnale del laser dal porto del trasmettitore di nuovo al porto del ricevitore. Poi il modello trasmesso è paragonato al modello ricevuto per assicurarsi che siano identici e non abbiano errore. | ||||||||
il ha collocato con i ricetrasmettitori dell'interfaccia di 100G o di 40G MPO/MPO | ||||||||
il modulo di "loopback" del può essere utilizzato per verificare la capacità della trasmissione e la sensibilità del ricevitore dell'attrezzatura di rete a fibra ottica. |
Nomina delle informazioni di conferma di Rules&Order:
Connettore | Manica della fibra |
Polarità (allineamento di Manica)
Quale da scegliere per un ricetrasmettitore specifico?
Tenendo conto delle caratteristiche comuni del ricetrasmettitore e del "loopback", dovremmo pensare al tipo del connettore, al tipo della lucidatura ed al tipo di cavo quando seleziona un "loopback" per il ricetrasmettitore. La guida di selezione per alcuni moduli principalmente utilizzati del ricetrasmettitore è riassunta nelle seguenti tavole. | ||||||||
Tabella 1: Scelte di "loopback" per i ricetrasmettitori di 10G SFP+ |
Modello | Tipo di interfaccia | Tipo di cavo | "loopback" adatto | |||||
10GBASE-USR | Duplex di LC (PC) | MMF | "loopback" duplex della fibra mista di LC/UPC | |||||
10GBASE-SR | Duplex di LC (UPC) | MMF | ||||||
10GBASE-LR | Duplex di LC (UPC) | MMF | ||||||
10GBASE-ER | Duplex di LC (UPC) | SMF | Fibra monomodale duplex di LC/UPC "loopback" |
|||||
10GBASE-ZR | Duplex di LC (PC) | SMF |
Tabella 2: Scelte di "loopback" per i ricetrasmettitori di 40G QSFP+ |
Modello | Tipo di interfaccia | Tipo di cavo | "loopback" adatto | |||||
40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 di fibra mista delle fibre MTP/UPC "loopback" |
|||||
40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 di "loopback" monomodale della fibra delle fibre MTP/APC | |||||
40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
40GBASE-LR4 | Duplex di LC (PC) | SMF | Fibra monomodale duplex di LC/UPC "loopback" |
|||||
40GBASE-LR4L | Duplex di LC (UPC) | SMF | ||||||
40GBASE-ER4 | Duplex di LC (UPC) | SMF | ||||||
40GBASE-LX4 | Duplex di LC (UPC) | MMF/SMF | Misto di LC/UPC/singolo duplex |
Tabella 3: Scelte di "loopback" per i ricetrasmettitori di 100G QSFP28 |
Modello | Tipo di interfaccia | Tipo di cavo | "loopback" adatto | |||||
100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 di fibra mista delle fibre MTP/UPC "loopback" |
|||||
100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 di "loopback" monomodale della fibra delle fibre MTP/APC | |||||
100GBASE-LR4 | Duplex di LC (PC) | SMF | Fibra monomodale duplex di LC/UPC "loopback" |
Tabella 4: Scelte di "loopback" per i ricetrasmettitori di CFP |
Modello | Tipo di interfaccia | Tipo di cavo | "loopback" adatto | |||||
40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 di fibra mista delle fibre MTP/UPC "loopback" |
|||||
40GBASE-LR4 CFP | Duplex dello Sc (UPC) | SMF | Fibra monomodale duplex di SC/UPC "loopback" |
|||||
40GBASE-FR CFP | Duplex dello Sc (UPC) | SMF | ||||||
100GBASE-LR4 CFP | Duplex dello Sc (PC/UPC) | SMF | ||||||
100GBASE-ER4 CFP | Duplex dello Sc (PC/UPC) | SMF | ||||||
100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 fibre miste delle fibre MTP/UPC "loopback" |
Conclusione
Questa posta discute le scelte specifiche di "loopback" della fibra per alcuni ricetrasmettitori a fibra ottica i più comunemente usati. Per altri moduli del ricetrasmettitore che non sono citati in questa posta, possiamo anche sapere scegliere un "loopback" adatto per ottenendo i dettagli circa il suo tipo del tipo di interfaccia, del contatto fisico e di cavo. |
