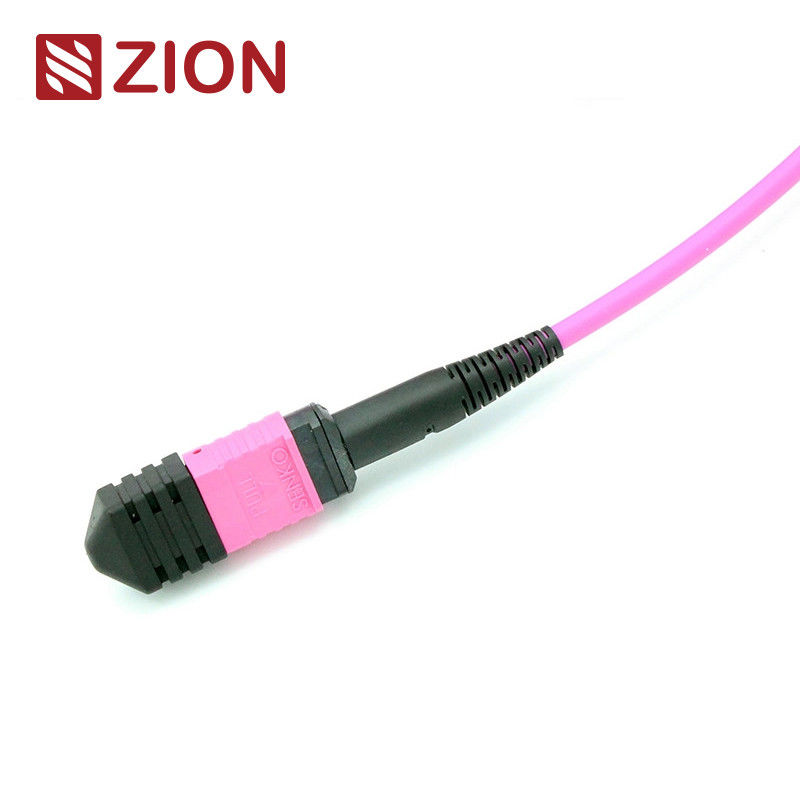

Cavo Trunk MTP Femmina a MTP Femmina OM4 3.0mm LSZH 24 Fibre
Codice Zion: ZCM2158HMA1X
Descrizione Zion: Cavo Trunk MTP Femmina a MTP Femmina OM4 3.0mm LSZH 24 Fibre MTP Personalizzato in Metri
Il connettore MTP è un connettore multi-fibra push-on progettato per applicazioni in fibra ottica ad alta densità. Questo sistema di pre-connessione ad alta densità viene utilizzato principalmente in ambienti di data center, applicazioni fiber-to-the-building e connessioni interne all'interno di apparecchiature ricetrasmittenti ottiche come dispositivi 40G, 100G e QSFP+.
I tipi di connettori MTP si distinguono in base alle normative IEC 61754-7 per numero di core (numero di array), genere (Maschio/Femmina) e polarità (PC o APC).
Panoramica del Prodotto
Questo cavo patch in fibra MTP-MTP 3.0mm LSZH è terminato con connettori MTP su entrambe le estremità, progettato per collegare insieme i moduli MTP come collegamento permanente. Disponibile con 12, 24, 48, 60, 72, 96 e 144 fibre, questi cavi supportano velocità fino a 10/40/100 Gbps per soluzioni di data center.
Applicazioni Chiave
- Interconnessione di cassette, pannelli o fan-out MTP rinforzati
- Implementazione rapida di cablaggio backbone ad alta densità nei data center
- Ambienti con elevato numero di fibre che richiedono flessibilità e praticità
- Connessioni dirette ottiche 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4
Standard Industriali
MTP Singlemode
Riferimento: EIA/TIA-604-5
SM APC: connettori verdi + boot nero (MTP a perdita standard)
SM APC: connettori gialli + boot nero (MTP a bassissima perdita)
MTP Multimode
Riferimento: EIA/TIA-604-5
OM1&OM2 PC: connettori beige + boot nero
OM3&OM4 PC: connettori acquamarina + boot nero
OM3&OM4 PC: connettori viola erica + boot nero
Standard di Conformità
- Standard IEC IEC-61754-7; conforme a IEC61755
- Conforme a Telcordia GR-1435-CORE, JIS C5982
- Conforme a TIA-604-5 (FOCIS5)
- Cablaggio strutturato secondo TIA-568-C
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Specifiche Ottiche
Perdita di Inserzione
| Tipo |
Perdita Standard |
Perdita Bassissima |
| Singlemode (APC lucidato a 8 gradi) |
≤0.75dB (max), ≤0.50dB (Tipico) |
≤0.35dB (max), ≤0.20dB (Tipico) |
| Multimode (lucidatura PC Flat) |
≤0.6dB (max), ≤0.50dB (Tipico) |
≤0.35dB (max), ≤0.20dB (Tipico) |
Perdita di Ritorno
| Tipo |
Valore |
| Singlemode (APC lucidato a 8 gradi) |
≥60dB |
| Multimode (lucidatura PC Flat) |
≥25dB |
Caratteristiche di Prestazione
- Durata: <0.3dB variazione tipica (200 accoppiamenti)
- Intercambiabilità: ≤0.2dB
- Test di Inserimento-Estrazione: 500 volte, IL < 0.5dB
- Resistenza alla trazione: >70N
- Tempi di inserimento: >600
- Temperatura di Esercizio: da -40°C a +85°C
Caratteristiche del Prodotto
- Bassa perdita di inserzione, alta perdita di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione economica per la terminazione di massa della fibra
- Progettato per applicazioni SM e MM a bassa perdita e perdita standard
- Opzioni di cavo rotondo rinforzato, cavo ovale e nastro piatto
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra e del tipo di lucidatura
- Ripetibilità e intercambiabilità eccellenti
Applicazioni Principali
- Ambienti di data center ad alta densità
- Installazioni fiber-to-the-building
- Connessioni interne all'interno di apparecchiature in fibra ottica
Linguetta Push Pull per Senko MTP
Specifiche del Cavo Trunk MTP-MTP 24F
Tolleranza Lunghezza
| Lunghezza Totale (L) in metri |
Tolleranza Lunghezza in cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Soluzioni di Polarità
Tre metodi di connessione aiutano a mantenere la corretta polarità MTP/MTP per prestazioni ottiche affidabili.
Soluzione di Polarità Base-24
Il cavo MTP/MTP a 24 fibre facilita la migrazione alle reti 100G raddoppiando la densità del cablaggio a 12 fibre nello stesso ingombro. Questo riduce il conteggio delle fibre, riduce al minimo i percorsi dei cavi e migliora il flusso d'aria. OMC consiglia il cavo MTP/MTP di tipo A (key-up to key-down) con cassette di tipo A e tipo AF per una connettività semplificata.
Prodotti Correlati
- ZCM1122HIA1: MPO Femmina a MPO Femmina SM 3.0mm LSZH 12 Fibre
- ZCM1152HIA1: MPO Femmina a MPO Femmina SM 3.0mm LSZH 24 Fibre
- ZCM1127HLA1: MPO Femmina a MPO Femmina OM3 3.0mm LSZH 12 Fibre
- ZCM1157HLA1: MPO Femmina a MPO Femmina OM3 3.0mm LSZH 24 Fibre
- ZCM1128HMA1: MPO Femmina a MPO Femmina OM4 3.0mm LSZH 12 Fibre
- ZCM1158HMA1: MPO Femmina a MPO Femmina OM4 3.0mm LSZH 24 Fibre
- ZCM2122HIA1: MTP Femmina a MTP Femmina SM 3.0mm LSZH 12 Fibre
- ZCM2152HIA1: MTP Femmina a MTP Femmina SM 3.0mm LSZH 24 Fibre
- ZCM2127HLA1: MTP Femmina a MTP Femmina OM3 3.0mm LSZH 12 Fibre
- ZCM2157HLA1: MTP Femmina a MTP Femmina OM3 3.0mm LSZH 24 Fibre
- ZCM2128HMA1: MTP Femmina a MTP Femmina OM4 3.0mm LSZH 12 Fibre
- ZCM2158HMA1: MTP Femmina a MTP Femmina OM4 3.0mm LSZH 24 Fibre
Imballaggio
I nostri cavi in fibra ottica sono confezionati in cartoni protettivi con etichettatura OMC come standard. Le dimensioni dei cartoni disponibili includono 34×22×15 cm, 44×34×24 cm e 54×39×34 cm, selezionate in base alla quantità dell'ordine. Sono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
- Colore del cavo, stampa e materiale della guaina personalizzati
- Etichettatura OEM, anelli di identificazione ed etichette per cavi
- Design della scatola e marchi di spedizione personalizzati
- Diversi livelli di qualità disponibili
