Codice e descrizione di Sion
Codice di Sion: ZCM2158HMA1X

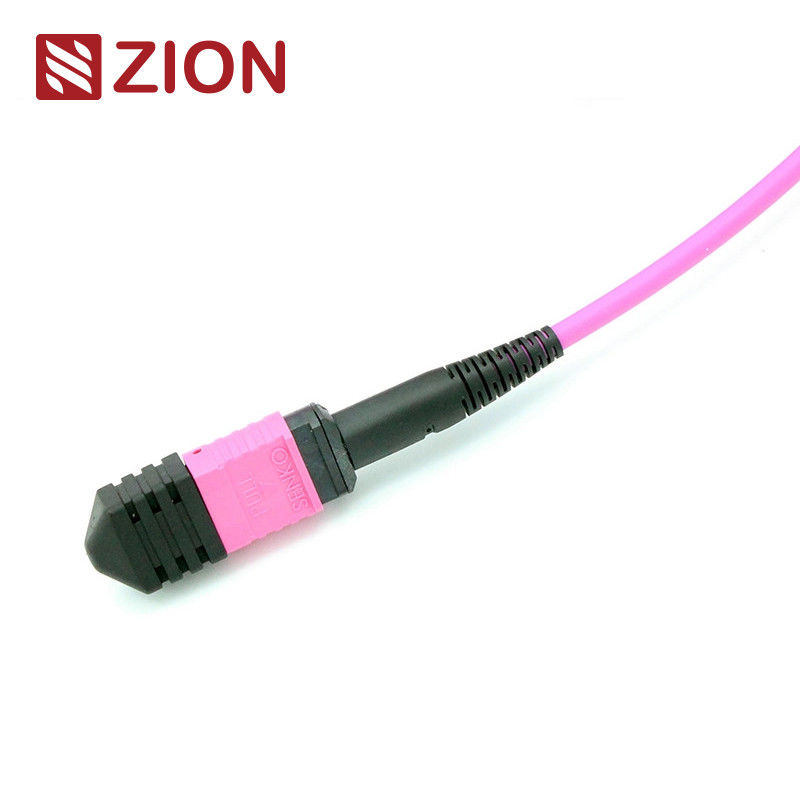

Descrizione di Sion: MTP Femminile a MTP Femminile OM4 3,0 mm LSZH 24 Fibre MTP Cable Trunk Custom Meters
Il connettore MTP è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra ad alta densità MTP è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MTP sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Il cavo MTP Fiber Patch Cord è terminato con un connettore MTP su entrambe le estremità.I cordoni per cerotti a fibra sono disponibili con 12, 24, 48,60, 72,96,144fibers. Supporta velocità fino a 10/40/100Gbps soluzioni di data center.e per facilitare la rapida diffusione di cablaggi backbone ad alta densità nei data center e in altri ambienti ad alta fibra. Inoltre, MTP offre anche molta flessibilità e comodità una volta che si deve cambiare lo stile del connettore nei pannelli di patch.solo installare una nuova cassetta con il nuovo tipo di connettore sul lato di connessione incrociata del pannello patch.
Il 12F MTP-MTP Fiber Patch Cord è progettato per connessioni ottiche dirette 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 e data center ad alta densità.
Collegatori Standard industriale
MTP singolo modoReferenze:EIA/TIA-604-5
MTP singolo modoDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MTP MultimodeReferenze:EIA/TIA-604-5
MTP MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MTP) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MTP) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MTP)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MTP)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio: 500 volte, IL<0.5dB
Resistenza alla trazione:> 70N
Tempo di inserimento:> 600
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazione
Tutti i connettori MTP OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Per far fronte alla crescente domanda di larghezza di banda maggiore, viene introdotto un cavo MTP/MTP a 24 fibre per facilitare la migrazione alla rete 100G.Doppia la densità dei cavi a 12 fibre nella stessa area.Il mantenimento della polarità del cablaggio base-24 MTP/MTP è tuttavia più complicato.OMC raccomanda il cavo MTP/MTP di tipo A (key-up to key-down). Con la nostra cassetta AF di tipo A e tipo, non è più necessario un cavo di patch A-to-A. Il metodo di connettività è illustrato nella seguente immagine
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
