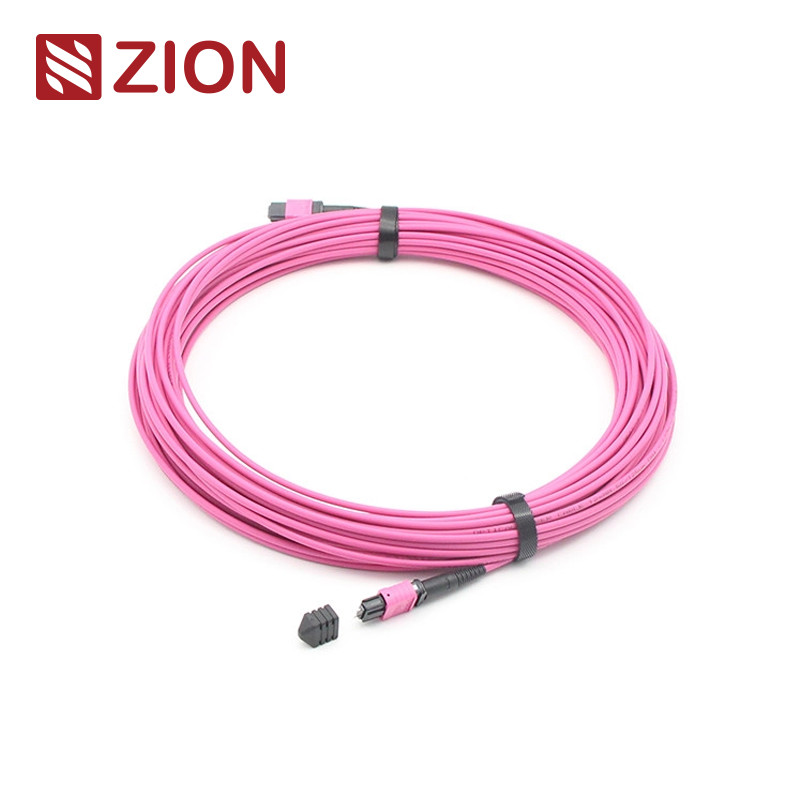

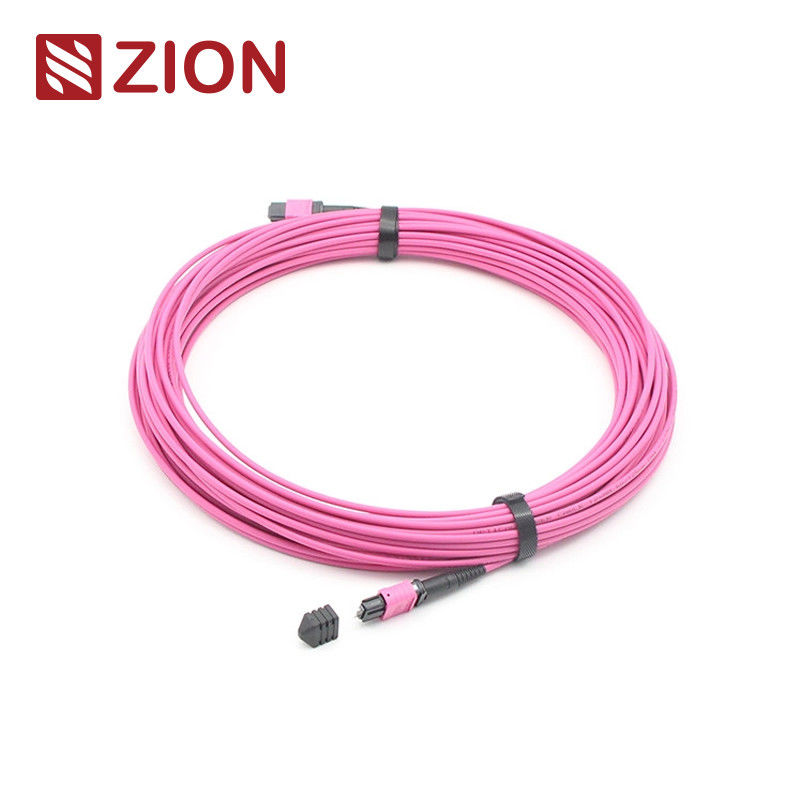

12 fibre MTP femmina a MTP femmina OM4 3.0mm LSZH cordone di patch
Codice Zion:ZCM2128HMA1X
Descrizione:MTP Femminile a MTP Femminile OM4 3,0 mm LSZH 12 fibre MTP Patch Cord Custom Meters
Il connettore MTP è un connettore multi-fibra ad alta densità progettato per una connettività ottica efficiente in ambienti impegnativi.permette una rapida implementazione nei data center, applicazioni di fibra all'edificio e connessioni interne all'interno di apparecchiature di trasmettitori ottici che supportano tecnologie 40G, 100G e QSFP +.
Visualizzazione del prodotto
Questo MTP-MTP 3.0mm LSZH Fiber Patch Cord dispone di connettori MTP su entrambe le estremità, progettati per collegare i moduli MTP come collegamenti permanenti.e 144 fibre, questi cordoni di patch supportano velocità fino a 10/40/100Gbps per soluzioni di data center.
Il cavo MTP-MTP Fiber Patch a 12 fibre è specificamente progettato per le connessioni dirette ottiche 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 in ambienti di data center ad alta densità.
Norme industriali
MPO Singlemode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MPO Multimode
Referenze:EIA/TIA-604-5
Dettagli dell'alloggio:
OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34) Modalità singola (APC lucidato a 8 gradi):
Perdite standard: ≤ 0,75 dB (max), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (MPO) (IEC 61300-3-34) Multimodo (PC Flat polish):
Perdite standard: ≤ 0,6 dB (max), ≤ 0,50 dB (tipico)
Perdita molto bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di ritorno (MPO) singolo modo (APC lucidato a 8 gradi):
≥ 60 dB ((8 gradi di lucidatura)
L'indicatore di velocità di ritorno (MPO) Multimode (PC Flat Polish):
≥ 25 dB
Caratteristiche di prestazione:
Durabilità: < 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità: ≤ 0,2 dB
Test di inserimento-tiraggio: 500 volte, IL<0,5dB
Resistenza alla trazione: > 70N
Tempo di inserimento: > 600
Temperatura di funzionamento singolo (APC): da -40°C a +85°C
Caratteristiche chiave
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazioni
12F MPO-LC/SC/FC/ST Cavi a imbracatura retta progettati per applicazioni di 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.Ottimizzato per ambienti di data center ad alta densità 10/40/100G.
- Applicazioni di Data Center con ambienti ad alta densità
- Fibra per gli impianti degli edifici
- Applicazioni di connettori interni nelle attrezzature a fibra
Specifiche di tolleranza di lunghezza
| Lunghezza complessiva (L) |
Tolleranza di lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Informazioni sull'imballaggio
Questo cavo a fibra ottica è dotato di un imballaggio ben protetto e facilmente maneggevole con etichettatura e marcatura OMC predefinite.con selezione basata sui requisiti quantitativiSono disponibili opzioni di imballaggio personalizzate.
Servizi OEM/ODM
- Colore del cavo, parola da stampare, materiale della copertura del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo, scatola, marchi di spedizione
- Disponibili diversi livelli di qualità
