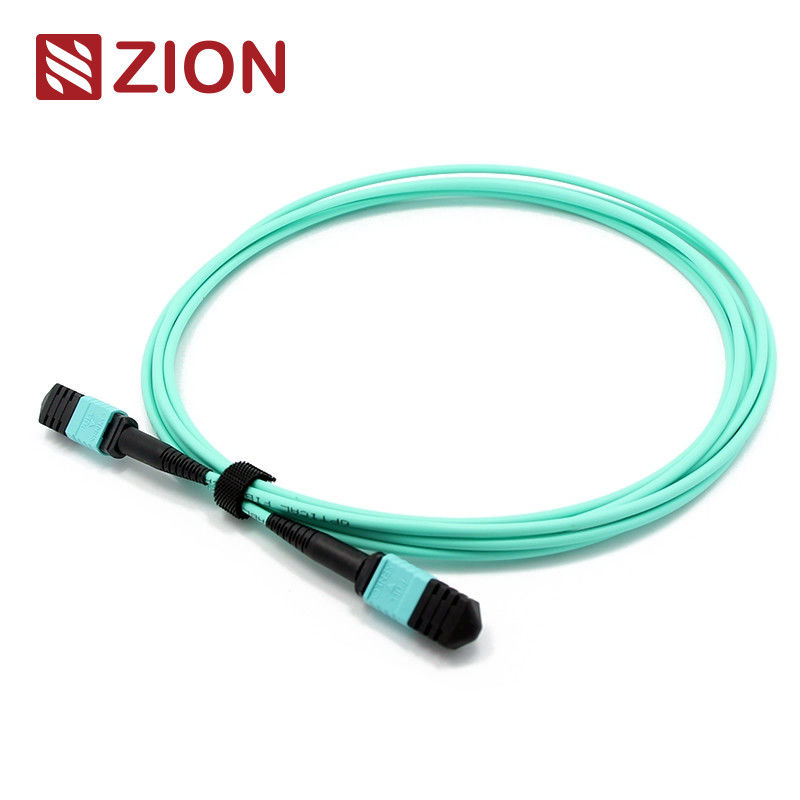

12 fibre MTP Femminile a MTP Femminile OM3 3.0mm LSZH MTP Patch Cord
Cordone MTP ad alta prestazione da femmina a femmina OM3 3,0 mm LSZH 12 fibre MTP Patch Cord disponibile in lunghezze personalizzate per applicazioni di data center e fibre ad alta densità.
Identificazione del prodotto
Codice Zion: ZCM2122HIA1X
Descrizione: MTP Femminile a MTP Femminile SM 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
Visualizzazione del prodotto
Il connettore MTP è un tipo di connettore push-on multi-fibra progettato per applicazioni a fibra ottica ad alta densità.Il sistema di pre-connessione in fibra ad alta densità MTP è utilizzato principalmente in ambienti di data center, applicazioni di fibra all'edificio e connessioni interne all'interno di apparecchiature di trasmettitori ottici che supportano tecnologie 40G, 100G e QSFP +.
I tipi di connettori MTP sono distinti in base ai regolamenti IEC 61754-7 in base al numero di nuclei, al sesso (maschio/femmina) e alla polarità (PC o APC).
Questo MTP-MTP 3.0mm LSZH Fiber Patch Cord collega i moduli MTP insieme come un collegamento permanente, supportando velocità fino a 10/40/100Gbps soluzioni di data center.o 144 fibre, questi cavi facilitano la rapida distribuzione di cavi di spina dorsale ad alta densità nei data center e in altri ambienti ad alta fibra.
Il cavo 12F MTP-MTP Fiber Patch Cord è specificamente progettato per le connessioni ottiche dirette 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4.
Norme industriali
MPO Singlemode
Referenza: EIA/TIA-604-5
Dettagli dell'alloggiamento: SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MPO Multimode
Referenza: EIA/TIA-604-5
Dettagli dell'alloggiamento: OM1&OM2 PC: connettori beige + stivale nero
OM3&OM4 PC: connettori Aqua + stivale nero
OM3 e OM4 PC: connettori Heather Violet + stivale nero
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme
- Cavi strutturati per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34)
Modulo singolo (polito a 8 gradi APC): perdita standard: ≤0,75dB (massimo), ≤0,50dB (tipico); perdita super bassa: ≤0,35dB (massimo), ≤0,20dB (tipico)
Multimodo (PC flat polish): perdita standard: ≤0,6dB (massimo), ≤0,50 (tipico); perdita super bassa: ≤0,35dB (massimo), ≤0,20dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) ((IEC 61300-3-6)
Modalità singola (polito a 8 gradi con APC): ≤ 0,3 dB
Multimodo (PC flat polish): ≤ 0,3 dB
Perdita di rendimento (MPO)
Modulo singolo (polito a 8 gradi per l'APC): ≥ 60 dB
Multimodo (PC flat polish): ≥25dB
Specifiche aggiuntive
- Durabilità: < 0,3 dB variazione tipica (200 accoppiamenti)
- Intercambiabilità: ≤ 0,2 dB
- Test di inserimento-tiraggio: 500 volte, IL<0,5dB
- Resistenza alla trazione: > 70N
- Tempo di inserimento: > 600
- Temperatura di funzionamento: da -40°C a +85°C
Caratteristiche chiave
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8terminali dei connettori in fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Cavo rotondo robusto, cavo ovale e opzioni a nudo nastro
- Casse colorate per una facile identificazione del tipo di fibra
- Eccellente ripetibilità e intercambiabilità
Applicazioni
12F MPO-LC/SC/FC/ST Cavi ad imbracatura retta progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzati per applicazioni di data center ad alta densità 10/40/100G.
Tutti i connettori MPO di OMC provengono da Senko/Nissin/Sumitomo.
- Ambienti di data center ad alta densità
- Installazioni a fibra all'edificio
- Applicazioni di connettori interni nelle attrezzature a fibra
Specifiche di tolleranza di lunghezza
| Lunghezza complessiva (L) |
Tolleranza di lunghezza (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Prodotti correlati
ZCM1122HIA1: MPO femmina a MPO femmina SM 3.0mm LSZH 12 fibre MPO patch cord
ZCM1152HIA1: MPO femmina a MPO femmina SM 3.0mm LSZH 24 fibre MPO patch cord
ZCM1127HLA1: MPO femminile a MPO femminile OM3 3.0mm LSZH 12 fibre MPO patch cord
ZCM1157HLA1: MPO femminile a MPO femminile OM3 3,0 mm LSZH 24 fibre MPO patch cord
ZCM1128HMA1: MPO femmina a MPO femmina OM4 3,0 mm LSZH 12 fibre MPO patch cord
ZCM1158HMA1: MPO femmina a MPO femmina OM4 3,0 mm LSZH 24 fibre MPO cordone patch
Imballaggio e personalizzazione
L'imballaggio standard include cavi in fibra ottica ben protetti con etichettatura e marcatura OMC.
Servizi OEM/ODM disponibili tra cui:
- Colori personalizzati di cavi, stampa e materiali per giacche
- Etichettatura OEM, anelli di identificazione e etichette per cavi
