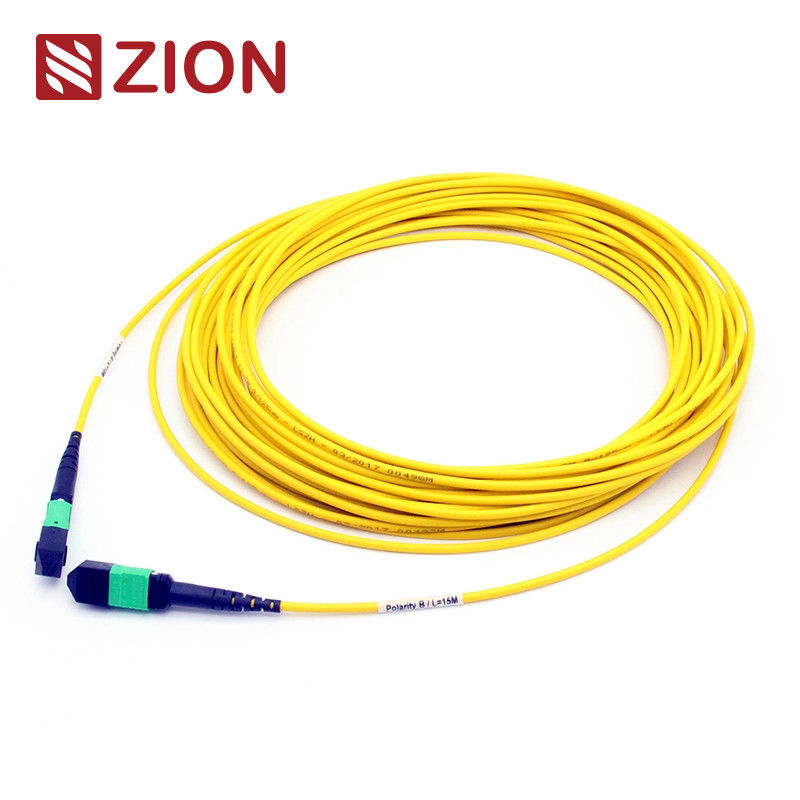

24 fibre MTP patch cord da femmina a femmina singolo 3.0mm LSZH
MTP Femminile a MTP Femminile SM 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
Codice e descrizione di Sion
Codice Zion:ZCM2152HIA1X
Descrizione:MTP Femminile a MTP Femminile SM 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
Il connettore MPO è un tipo di connettore push-on multi-fibra progettato per sistemi di pre-connessione a fibra ad alta densità.applicazioni in fibra per l'edificio, e connessioni interne all'interno di apparecchiature per trasmettitori ottici che supportano le tecnologie 40G, 100G e QSFP+.
I tipi di connettori MTP sono classificati in base ai regolamenti IEC 61754-7 in base al numero di nuclei, al sesso (maschio/femmina) e alla polarità (PC o APC).
Questo MTP-MTP 3.0mm LSZH Fiber Patch Cord dispone di connettori MTP su entrambe le estremità ed è disponibile con 12, 24, 48, 60, 72, 96 o 144 fibre.Supporta velocità fino a 10/40/100Gbps soluzioni di data center ed è ideale per l'interconnessione di cassetteIl cordone patch facilita la rapida distribuzione di cavi backbone ad alta densità nei data center e in altri ambienti ad alta fibra.
Il cavo 24F MTP-MTP Fiber Patch Cord è specificamente progettato per applicazioni di data center ad alta densità e supporta connessioni dirette ottiche 100G QSFP28 SR4.
Collegatori Standard industriale
Referenza MPO singlemode:EIA/TIA-604-5
Dettagli dell'alloggio MPO singlemode:SM APC: connettori verdi + carica nera (MTP a perdita standard); SM APC: connettori gialli + carica nera (MTP a perdita super bassa)
Referenza MPO Multimode:EIA/TIA-604-5
Dettagli dell'alloggiamento MPO Multimode:OM1&OM2 PC: connettori beige + scarpa nera (MTP a perdita standard); OM3&OM4 PC: connettori Aqua + scarpa nera (MTP a perdita standard e super bassa); OM3&OM4 PC: connettori Heather Violet + scarpa nera (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34) Modalità singola (APC lucidato a 8 gradi):Perdita standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typical); perdita super bassa: ≤ 0,35 dB (max), ≤ 0,20 dB (typical)
Perdita di inserimento (MPO) (IEC 61300-3-34) Multimodo (PC Flat polish):Perdite standard: ≤ 0,6 dB (max), ≤ 0,50 dB (Tipico); Perdite super basse: ≤ 0,35 dB (max), ≤ 0,20 dB (Tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6) Modalità singola (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6) Multimodo (PC flat polish):≤ 0,3 dB
Perdita di ritorno (MPO) singolo modo (APC lucidato a 8 gradi):≥ 60 dB ((8 gradi di lucidatura)
L'indicatore di velocità di ritorno (MPO) Multimode (PC Flat Polish):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità:≤ 0,2 dB
Test inserimento-tiraggio:500 volte, IL<0,5 dB
Resistenza alla trazione:> 70N
Orari di inserimento:> 600
Temperatura di funzionamento in singolo modo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazione
Questo cavo patch 24F MTP-MTP è ottimizzato per applicazioni di data center ad alta densità 10/40/100G. È progettato per connessioni dirette ottiche 100G QSFP28 SR4 e ambienti di data center ad alta densità.
Tutti i connettori MPO di OMC provengono da Senko/Nissin/Sumitomo.
- Applicazioni di data center con ambienti ad alta densità
- Installazioni a fibra all'edificio
- Applicazioni di connettori interni nelle attrezzature a fibra
Regole di denominazione e informazioni di conferma dell'ordine
Spingi Pull Tab per Senko MTP
MTP-MTP 24F Disegno del cavo tronco
| Lunghezza complessiva ((L) ((m)) |
Lunghezza della tolleranza ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| "+0,5% x L/-0 |
|
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MTP
Soluzione di polarità base-24
Per soddisfare le crescenti richieste di larghezza di banda, i cavi MTP/MPO a 24 fibre sono introdotti per facilitare la migrazione alle reti 100G.ridurre il numero di fibreIl mantenimento della polarità del cablaggio MTP/MPO base-24 è più complesso, e OMC raccomanda cavi tronco MTP/MPO di tipo A (key-up to key-down).Con le nostre cassette tipo A e tipo AF, non sono più necessari cavi di ricambio A-A.
Il cavo a tronco caldo della Zion Communication
7236001 ZCM1122HIA1: MPO Femminile verso MPO Femminile SM 3.0mm LSZH 12 Fibre MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Femminile verso MPO Femminile SM 3.0mm LSZH 24 fibre MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Femminile verso MPO Femminile OM3 3.0mm LSZH 12 Fibra MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO femminile a MPO femminile OM3 3.0mm LSZH 24 fibre MPO patch cord Custom meters
7236005 ZCM1128HMA1: MPO femminile a MPO femminile OM4 3.0mm LSZH 12 fibre MPO patch cord Custom meters
7236006 ZCM1158HMA1: MPO femminile a MPO femminile OM4 3.0mm LSZH 24 fibre MPO patch cord Custom meters
7236007 ZCM2122HIA1: MTP Femminile a MTP Femminile SM 3.0mm LSZH 12 fibre MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Femminile a MTP Femminile SM 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Femminile a MTP Femminile OM3 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Femminile a MTP Femminile OM3 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Femminile a MTP Femminile OM4 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Femminile a MTP Femminile OM4 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
Imballaggio
Questo pacchetto di cavi in fibra ottica è progettato per una gestione facile e una protezione ottimale.La scelta del cartone dipende dal numero di ordiniSono disponibili opzioni di imballaggio personalizzate.
Servizio OEM/ODM
- Colore del cavo, parola da stampare, materiale della copertura del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo, scatola, marchi di spedizione
- Disponibili diversi livelli di qualità
