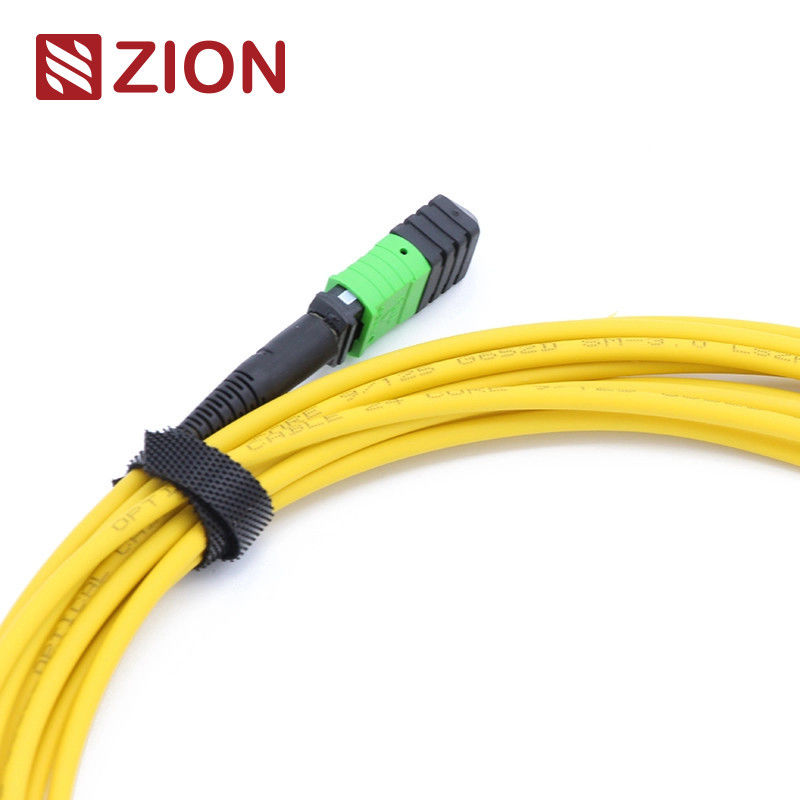

MTP Femminile a MTP Femminile SM 3,0 mm LSZH 12 fibre MTP Patch Cord Custom Meters
Codice e descrizione di Sion
Codice di Sion: ZCM2122HIA1X
Descrizione di Sion: MTP Femminile a MTP Femminile SM 3.0mm LSZH 12 fibre MTP Patch Cord Custom Meters
Il connettore MPO è un tipo di connettore a fibra.Il sistema di pre-connessione in fibra MPO ad alta densità è attualmente utilizzato principalmente nelle applicazioni in ambienti ad alta densità di data center, l'applicazione della fibra ottica all'edificio e le applicazioni di connessione interna all'interno dell'attrezzatura trasmettitore ottico come il dispositivo ottico, 40G, 100G, QSFP +.
I tipi di connettori MTP sono distinti in base ai regolamenti IEC 61754-7: numeri di nucleo (numero di matrice), testa maschile (maschio, femmina), polarità (PC o APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Il cavo MTP Fiber Patch Cord è terminato con un connettore MTP su entrambe le estremità.I cordoni per cerotti a fibra sono disponibili con 12, 24, 48,60, 72,96,144fibers. Supporta velocità fino a 10/40/100Gbps soluzioni di data center.e per facilitare la rapida diffusione di cablaggi backbone ad alta densità nei data center e in altri ambienti ad alta fibra. Inoltre, MTP offre anche molta flessibilità e comodità una volta che si deve cambiare lo stile del connettore nei pannelli di patch.solo installare una nuova cassetta con il nuovo tipo di connettore sul lato di connessione incrociata del pannello patch.
Il 12F MTP-MTP Fiber Patch Cord è progettato per connessioni ottiche dirette 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 e data center ad alta densità.
Collegatori Standard industriale
MPO SinglemodeReferenze:EIA/TIA-604-5
MPO SinglemodeDettagli dell'alloggio:SM APC: connettori verdi + stivale nero (MTP a perdita standard)
SM APC: connettori gialli + stivale nero (MTP a perdite super basse)
MPO MultimodeReferenze:EIA/TIA-604-5
MPO MultimodeDettagli dell'alloggio:OM1&OM2 PC: connettori beige + stivale nero (MTP a perdita standard)
OM3&OM4 PC: connettori Aqua + stivale nero (MTP standard e super a bassa perdita)
OM3&OM4 PC: connettori Heather Violet + stivale nero (MTP a perdita standard)
- Risponde alla norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme Cablaggio strutturato per TIA-568-C
- Compatibile con il canale in fibra 10G
- 40G e 100G IEEE 802.3
Specifiche ottiche
Perdita di inserimento (MPO) ((IEC 61300-3-34)Modulo unico (APC)Polito a 8 gradi):Perdita standard:≤ 0,75dB (massimo), ≤ 0,50dB (tipico); Perdite super basse:≤ 0,35dB (massimo), ≤ 0,20dB (tipico)
Perdita di inserimento (MPO) (IEC 61300-3-34)Multimodo (PC)Verniciatura piatta):Perdita standard:≤ 0,6dB (massimo), ≤ 0,50 (tipico); Super bassa perdita:≤ 0,35 dB (max), ≤ 0,20 dB (tipico)
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Dispositivo monouso (polito a 8 gradi per l'APC):≤ 0,3 dB
Perdita di inserimento (LC/SC/FC/ST) (IEC 61300-3-6)Multimodo (PC Flat Polish):≤ 0,3 dB
Perdita di rendimento (MPO)Modulo unico (APC)Polito a 8 gradi):≥ 60 dB(8 gradi di lucidatura)
Perdita di rendimento (MPO)Multimodo (PC)Verniciatura piatta):≥ 25 dB
Perdita di rendimento (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Perdita di rendimento (LC/SC/FC/ST):≥ 35 dB
Durabilità:< 0,3 dB variazione tipica (200 accoppiamenti)
Intercambiabilità : ≤ 0,2 dB
Test inserimento-tiraggio: 500 volte, IL<0.5dB
Resistenza alla trazione:> 70N
Tempo di inserimento:> 600
Temperatura di funzionamentoModulo singolo (APC):-40°C a +85°C
Caratteristiche
- Basse perdite di inserimento, elevate perdite di ritorno
- Connettore multi-fibra basato su MT, 4,8Termini e gruppi di connettori a fibra 12, 24
- Soluzione economica per l'eliminazione di massa delle fibre
- Progettato per applicazioni SM e MM a bassa perdita e a perdita standard
- Disponibili cavi rotondi robusti, cavi ovali e nastri nudi
- Casse colorate disponibili per differenziare il tipo di fibra, il tipo di lucidatura e/o la qualità dei connettori
- Buona ripetibilità e intercambiabilità
Applicazione
12F MPO- LC/SC/FC/ST Cavi a imbracatura retta progettati per 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità.
Tutti i connettori MPO OMC sono di Senko/Nissin/Sumitomo.
- L'applicazione Data Center con ambiente ad alta densità
- La fibra ottica per l'edificio
- Applicazione dei connettori interni nelle attrezzature in fibra.
Regole di denominazione e informazioni di conferma dell'ordine:
Spingi Pull Tab per Senko MTP
Disegno del cavo MTP-MTP 12F.
| Lunghezza complessiva (L) (m) |
lunghezza di tolleranza ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| L'importo totale delle spese di cui all'allegato I del regolamento (UE) n. 1303/2013 è pari a: |
|
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MTP
1Polarità Una connessione
I cavi MTP utilizzano un design chiave su, chiave giù.
Quindi, quando usiamo il cavo MTP di polarità A per la connessione,Dobbiamo usare cavi A-B duplex a un capo e cavi A-A duplex all'altro capo.Poiché in questo collegamento, Rx1 deve connettersi a Tx1. Se non usiamo il cavo A-A duplex patch, secondo il principio di progettazione della polarità del cavo A MTP, la fibra 1 può trasmettere alla fibra 1,vale a dire Rx1 può trasmettere a Rx1, che possono causare errori.
2- Connessione polarità B.
I cavi MTP di polarità B utilizzano un design "key up, key up". Pertanto, come mostrato nella figura seguente, la posizione 1 di un connettore corrisponde alla posizione 12 di un altro connettore.quando usiamo il cavo MTP di polarità B per la connessioneDato che il design chiave a chiave aiuta a invertire la polarità, che fa in modo che la fibra 1 trasmetta alla fibra 12, cioè la Rx1 trasmette a Tx1.
3Collegamento polarità C.
Come i cavi MTP di polarità A, i cavi MTP di polarità C usano anche un design chiave su, chiave giù.che rende la posizione 1 di un connettore corrisponde alla posizione 2 di
Come mostrato nella figura qui sotto, quando usiamo un cavo MTP di polarità C per la connessione, dovremmo usare un cavo A-B duplex alle due estremità.Dal momento che il design della fibra incrociata aiuta a capovolgere la polarità, che fa in modo che la fibra 1 trasmetta alla fibra 2, cioè la Rx1 trasmette a Tx1.
Nota: il tipo di polarità è nelle seguenti regole di denominazione: polarità A; polarità B; polarità C
CABLO TORNO Caldo della Zion Communication
7236001 ZCM1122HIA1: MPO Femminile verso MPO Femminile SM 3.0mm LSZH 12 fibre MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO femminile a MPO femminile SM 3.0mm LSZH 24 fibre MPO patch cord Custom meters
7236003 ZCM1127HLA1: MPO femminile a MPO femminile OM3 3,0 mm LSZH 12 fibre MPO cordone patch Custom Meters
7236004 ZCM1157HLA1: MPO femminile a MPO femminile OM3 3,0 mm LSZH 24 fibre MPO cordone patch Custom Meters
7236005 ZCM1128HMA1: MPO femminile a MPO femminile OM4 3.0mm LSZH 12 fibre MPO patch cord Custom meters
7236006 ZCM1158HMA1: MPO femminile a MPO femminile OM4 3,0 mm LSZH 24 fibre MPO cordone patch Custom Meters
7236007 ZCM2122HIA1: MTP Femmina a MTP Femmina SM 3.0mm LSZH 12 fibre MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Femminile a MTP Femminile SM 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP femminile a MTP femminile OM3 3.0mm LSZH 12 fibre MTP patch cord Custom meters
7236010 ZCM2157HLA1: MTP femminile a MTP femminile OM3 3.0mm LSZH 24 fibre MTP patch cord Custom meters
7236011 ZCM2128HMA1: MTP femminile a MTP femminile OM4 3.0mm LSZH 12 fibre MTP patch cord Custom meters
7236012 ZCM2158HMA1: MTP Femminile a MTP Femminile OM4 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
