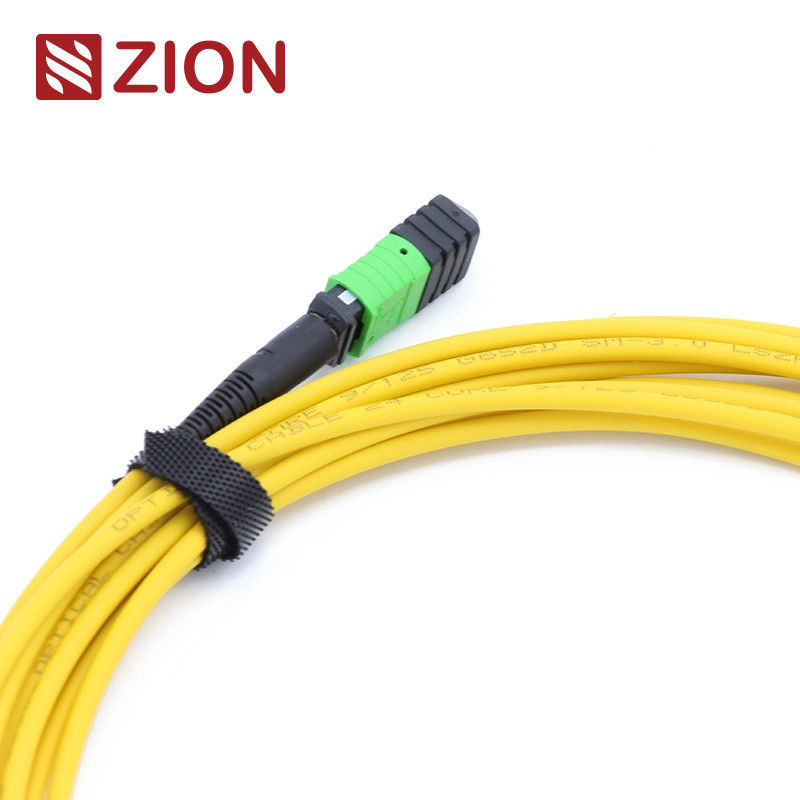

Cavo patch MTP Femmina a MTP Femmina 12 Fibre
Cavo patch in fibra ottica LSZH da 3,0 mm a modalità singola progettato per applicazioni di data center ad alta densità e soluzioni di rete 40G/100G.
Identificazione del prodotto
Codice Zion: ZCM2122HIA1X
Descrizione: Cavo patch MTP Femmina A MTP Femmina SM 3.0mm LSZH 12 Fibre MTP, metri personalizzati
Panoramica del prodotto
Il connettore MTP è un tipo di connettore push-on multi-fibra progettato per applicazioni in fibra ottica ad alta densità. Questo sistema di pre-connessione viene utilizzato principalmente nei data center, nelle implementazioni fiber-to-the-building e nelle connessioni interne all'interno delle apparecchiature ricetrasmittenti ottiche che supportano le tecnologie 40G, 100G e QSFP+.
I connettori MTP sono classificati secondo gli standard IEC 61754-7 per numero di fibre, genere (maschio/femmina) e polarità (PC o APC). Il nostro cavo patch in fibra MTP-MTP 3,0 mm LSZH è dotato di connettori MTP su entrambe le estremità ed è disponibile in vari conteggi di fibre, tra cui 12, 24, 48, 60, 72, 96 e 144 fibre.
Applicazioni chiave
Progettato specificamente per connessioni dirette ottiche 40G QSFP+ SR4, 40G QSFP+ CSR4 e 100G QSFP28 SR4 in ambienti di data center ad alta densità.
Standard e specifiche industriali
Standard dei connettori
- Riferimento MPO Singlemode: EIA/TIA-604-5
- Alloggiamento MPO Singlemode: SM APC - Connettori verdi + stivale nero (MTP a perdita standard)
- Alloggiamento MPO Singlemode: SM APC - Connettori gialli + stivale nero (MTP a bassissima perdita)
- Riferimento MPO Multimode: EIA/TIA-604-5
- Conforme a IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Conforme a 10G Fiber Channel
- Conforme a 40G e 100G IEEE 802.3
Specifiche delle prestazioni ottiche
Perdita di inserzione (MPO) Singlemode APC:
Standard: ≤0.75dB (max), ≤0.50dB (tipico)
Super Low: ≤0.35dB (max), ≤0.20dB (tipico)
Perdita di inserzione (MPO) Multimode PC:
Standard: ≤0.6dB (max), ≤0.50dB (tipico)
Super Low: ≤0.35dB (max), ≤0.20dB (tipico)
Perdita di ritorno (MPO) Singlemode APC: ≥60dB
Perdita di ritorno (MPO) Multimode PC: ≥25dB
Durata: <0.3dB variazione tipica (200 accoppiamenti)
Intercambiabilità: ≤0.2dB
Test di inserimento-estrazione: 500 volte, IL <0.5dB
Resistenza alla trazione: >70N
Cicli di collegamento: >600
Temperatura di esercizio: -40°C a +85°C
Caratteristiche principali
- Bassa perdita di inserzione e prestazioni ad alta perdita di ritorno
- Connettore multi-fibra basato su MT con terminazioni a 4, 8, 12 e 24 fibre
- Soluzione di terminazione di massa economica
- Ottimizzato per applicazioni a perdita ridotta e perdita standard a modalità singola e multimodale
- Disponibile in cavi rotondi rinforzati, cavi ovali e opzioni a nastro nudo
- Alloggiamenti con codice colore per una facile identificazione del tipo di fibra e del tipo di lucidatura
- Ripetibilità e intercambiabilità eccellenti
Applicazioni principali
Cavi a cablaggio diretto 12F MPO-LC/SC/FC/ST progettati per applicazioni 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 e data center ad alta densità. Ottimizzato per ambienti di data center ad alta densità 10/40/100G.
- Ambienti di data center ad alta densità
- Implementazioni fiber-to-the-building
- Connessioni interne all'interno delle apparecchiature in fibra ottica
Documentazione del prodotto
Regole di denominazione e conferma dell'ordine
Linguetta Push Pull per Senko MTP
Disegno del cavo principale MTP-MTP 12F
Tolleranza della lunghezza del cavo
| Lunghezza totale (L) in metri |
Tolleranza di lunghezza in cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Metodi di connessione della polarità MTP
Tre metodi di connessione standardizzati garantiscono la corretta polarità MTP/MTP per una trasmissione ottimale del segnale.
Connessione di polarità A
Il design key up, key down mantiene l'allineamento della posizione della fibra (posizione 1 alla posizione 1). Richiede cavi patch duplex A-B su un'estremità e cavi patch duplex A-A sull'altra estremità.
Connessione di polarità B
Design key up, key up con inversione di polarità (posizione 1 alla posizione 12). Richiede cavi patch duplex A-B su entrambe le estremità.
Connessione di polarità C
Design key up, key down con fibra incrociata interna (posizione 1 alla posizione 2). Richiede cavi patch duplex A-B su entrambe le estremità.
Nota: Il tipo di polarità è specificato nelle regole di denominazione del prodotto - Polarità A, Polarità B o Polarità C.
Prodotti correlati
7236001 ZCM1122HIA1: Cavo patch MPO Femmina A MPO Femmina SM 3.0mm LSZH 12 Fibre MPO, metri personalizzati
7236002 ZCM1152HIA1: Cavo patch MPO Femmina A MPO Femmina SM 3.0mm LSZH 24 Fibre MPO, metri personalizzati
7236007 ZCM2122HIA1: Cavo patch MTP Femmina A MTP Femmina SM 3.0mm LSZH 12 Fibre MTP, metri personalizzati
7236008 ZCM2152HIA1: Cavo patch MTP Femmina A MTP Femmina SM 3.0mm LSZH 24 Fibre MTP, metri personalizzati
Informazioni sull'imballaggio
Cavi in fibra ottica confezionati professionalmente con etichettatura e marcatura OMC. Disponibile in formati di cartone standard: 34×22×15 cm, 44×34×24 cm e 54×39×34 cm. Opzioni di imballaggio personalizzate disponibili.
Servizi OEM/ODM
Le opzioni di personalizzazione includono colore del cavo, stampa, materiale della guaina, colori dei connettori, etichettatura OEM, anelli di identificazione, etichette dei cavi, scatole e marchi di spedizione. Disponibile in diversi livelli di qualità per soddisfare requisiti specifici.
