Durata: | Variazione tipica | Intercambiabilità: | ≤0,2 dB |
---|---|---|---|
Resistenza alla trazione: | >70 N | Tempi di plug-in: | ≤ 500 |
Temperatura di esercizio (℃): | da -40 a +85°C |
Zion Code | Zion Description | |||||||

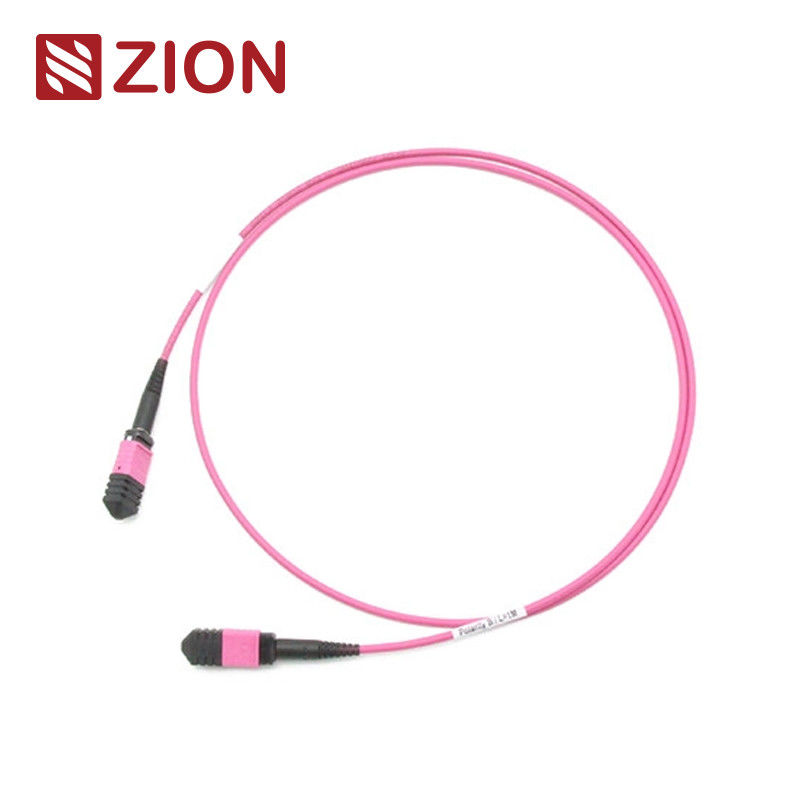

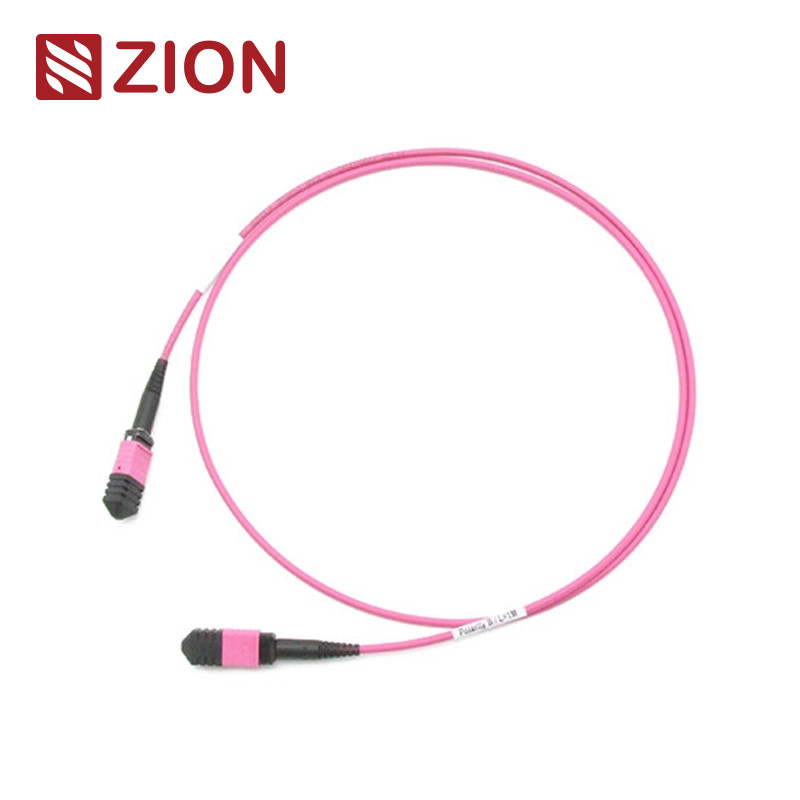

ZCM1158HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24 | |||||||
Il connettore di MPO è un tipo di connettore della fibra. MPO (spinta della Multi-fibra sopra) è un tipo multiconduttore del connettore della fibra. La fibra ad alta densità di MPO pre - il sistema del collegamento attualmente pricipalmente è utilizzato nell'applicazione degli ambienti ad alta densità dei centri dati, nell'applicazione di fibra ottica alla costruzione e nelle applicazioni interne del collegamento dentro l'attrezzatura ottica del ricetrasmettitore quale il dispositivo ottico, 40G, 100G, QSFP+. | ||||||||
I tipi del connettore di MPO sono distinti secondo i regolamenti di IEC 61754-7: numeri del centro (numero) di matrice, testa maschio (maschio, femmina), polarità (PC o APC). | ||||||||
Cavo di toppa della fibra di MPO-MPO 3.0mm LSZH. Il cavo di toppa della fibra di MPO è terminato con il connettore di MPO su entrambe l'estremità. Il cavo di toppa della fibra di MPO collega insieme i moduli di MPO come collegamento permanente. Il cavo di toppa della fibra di MPO è disponibile con 12, 24, 48,60,72, 96,144fibers. Il supporto si accelera alle soluzioni del centro dati 10/40/100Gbps. Sono adottate tipicamente per collegare le cassette, i pannelli o i fan-outs resi resistenti di MPO e per facilitare lo spiegamento rapido della spina dorsale ad alta densità che cabla nei centri dati ed in altri alti ambienti della fibra. Inoltre, MPO inoltre fornisce molte flessibilità e convenienza una volta che dovete cambiare lo stile del connettore nei quadri d'interconnessione. Invece di cambiamento del connettore sul tronco di cavo, installante appena una nuova cassetta con il nuovo stile del connettore dal lato di crossconnect del quadro d'interconnessione. | ||||||||
Il cavo di toppa della fibra di 12F MPO-MPO è progettato per 40G QSFP+ SR4, 40G QSFP+ CSR4 e collegamenti diretti dell'ottica di 100G QSFP28 SR4 e centro dati ad alta densità. |
La norma industriale dei connettori:
Connettore | Riferimento | Abitazione dei dettagli | ||||||
MPO monomodale | IEC 61754-7 | MP APC: Stivale verde di connectors+black (perdita standard MPO) MP APC: Stivale giallo di connectors+black (MPO con poche perdite eccellente) |
||||||
MPO misto | IEC 61754-7 | PC OM1&OM2: Stivale beige di connectors+black (perdita standard MPO) PC OM3&OM4: Stivale dell'acqua connectors+black (Standard&Super MPO con poche perdite) PC OM3&OM4: Stivale di Heather Violet connectors+black (perdita standard MPO) |
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
Manica della fibra del 10G compiacente | ||||||||
40G e 100G IEEE 802,3 |
Specifiche ottiche:
Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
perdita di nsertion (MPO) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Attenuazione di riflessione (MPO) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durevolezza | <0> | |||||||
Intercambiabilità | ≤0.2dB | |||||||
Resistenza alla trazione | >70N | |||||||
Periodi alimentabili | ≤500 | |||||||
Temperatura di funzionamento (℃) | ·- 40 a + 85°C |
Caratteristiche: | ||||||||
perdita di inserzione bassa del , alta attenuazione di riflessione | ||||||||
la TA del ha basato il connettore della Multi-fibra, 4,8,12 e 24 termini ed assemblee del connettore della fibra | ||||||||
soluzione economica del per il Massachussets-termine di fibra | ||||||||
progettato per perdita con poche perdite e standard MP e le applicazioni di millimetro | ||||||||
il ha reso resistenti il cavo rotondo, il cavo ovale e le opzioni nude del nastro disponibili | ||||||||
il colore del ha codificato gli alloggi disponibili per differenziare il tipo della fibra, il tipo polacco e/o il grado del connettore | ||||||||
buon nella ripetibilità e nella possibilità di scambio |
Applicazione: | ||||||||
Tutti i connettori del MPO di OMC provengono da Senko/Nissin/Sumitomo. Il cavo di toppa della fibra di MPO è un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree. | ||||||||
l'applicazione di Data Center con l'alto ambiente denso di grado | ||||||||
la fibra ottica alla costruzione | ||||||||
l'applicazione interna del connettore in attrezzatura della fibra. |
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MPO
Disegno del cavo di toppa della fibra di MPO-MPO 12F.
Lunghezza totale (L) (m) | lunghezza di tolleranza (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% x L/-0 |
|
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
Soluzione di polarità Base-24
Per prendere con la domanda aumentata di più alta larghezza di banda, 24 cavi della fibra MTP/MPO sono presentati per facilitare la migrazione alla rete 100G. Raddoppia la densità di 12 che la fibra che cabla nella stessa orma, che riduce il numero di fibre, permette i meno la via del cavo ed il miglioramento del flusso d'aria. La manutenzione di polarità di base-24 MTP/MPO che cabla, tuttavia, è più complicata. OMC raccomanda il tipo cavo del tronco di A (agiti alla chiave-giù) MTP/MPO. Con il nostro tipo tipo cassetta di AF, nessun'esigenza di Aand Un--U'al cavo della toppa più. Il metodo della connettività è illustrato nella seguente immagine |
CAVO del TRONCO caldo di Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12 | ||||||
7236002 | ZCM1152HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24 | ||||||
7236003 | ZCM1127HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 12 | ||||||
7236008 | ZCM2152HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 24 | ||||||
7236009 | ZCM2127HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 24 |
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
3. Livello di qualità differente. |
