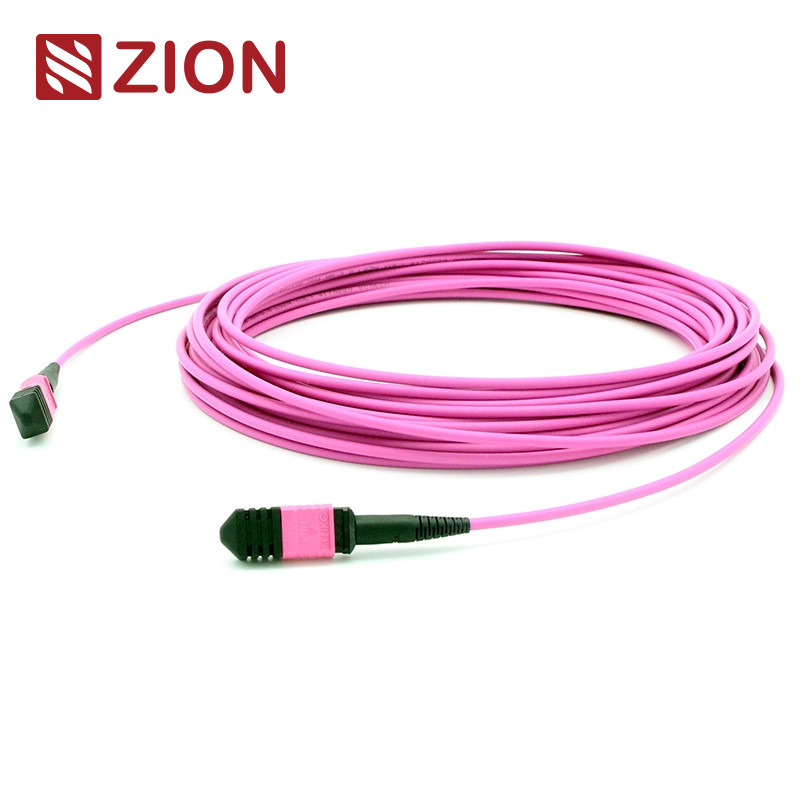

MPO femminile a MPO femminile OM4 3,0 mm LSZH 12 fibre MPO patch cord Custom meters
Codice Zion: ZCM1128HMA1X
Descrizione:
MPO femmina a MPO femmina OM4 3,0 mm LSZH 12 fibre cordone di patch
Visualizzazione
Il connettore MPO (Multi-Fiber Push On) è un connettore a fibra multi-core ad alta densità comunemente utilizzato in applicazioni come data center, costruzione di connessioni a fibra,e connessioni di apparecchiature ottiche interne per dispositivi quali trasmettitori ottici (40G), 100G, QSFP+).
Questo cavo MPO è dotato di fibre multimode OM4, terminate con connettori MPO alle due estremità, fornendo un collegamento affidabile e ad alte prestazioni.Supporta velocità di dati fino a 10G/40G/100G ed è ideale per una rapida implementazione in ambienti ad alta densità.
Norme e conformità
- Norme:IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C e JIS C5982
- Applicazioni:IEEE 802.3 (40G, 100G) e 10G Fiber Channel conforme
Caratteristiche chiave
- Basse perdite di inserimento, alte perdite di ritorno:Garantisce connessioni affidabili e di alta qualità.
- Connettività multi-fibra:Disponibile in gruppi di 4, 8, 12 e 24 fibre.
- Progettazione robusta:Supporta sia i tipi di cavo rotondo che ovale.
- Flessibilità:Progettato per l'eliminazione di massa e la facile sostituzione dei connettori dei pannelli di patch.
- Alloggiamenti con codice colore:Alloggiamento Aqua per fibre multimode OM4.
Prestazioni ottiche
- Perdita di inserimento (MPO):
- Perdite standard: ≤ 0,6 dB (massimo), ≤ 0,5 dB (tipico)
- Perdite superbasse: ≤0,35 dB (massimo), ≤0,2 dB (tipico)
- Perdita di rendimento:
- ≥ 25 dB per i connettori MPO
- Durabilità:Variazione ≤ 0,3 dB dopo 200 accoppiamenti
- Temperatura di funzionamento:-40°C a +85°C
Applicazioni
- Centri dati:Soluzioni di cablaggio ad alta densità per una distribuzione più rapida.
- Fibra all'edificio:Connessioni di spina dorsale efficienti.
- Connessioni interne delle apparecchiature a fibra:Cassette di interconnessione, pannelli di patch e ventilatori robusti.
Regole di denominazione e informazioni di conferma dell'ordine:
Spingi Pull Tab per Senko MPO
Disegno del cavo di fibra MPO-MPO 12F.
Lunghezza complessiva ((L) ((m): lunghezza di tolleranza ((cm)
011040
Tre metodi di connessione aiutano a mantenere la giusta polarità MTP/MPO
1Polarità Una connessione
I cavi MPO di polarità A utilizzano un design a chiave su, chiave giù.
Quindi, quando usiamo il cavo MTP di polarità A per la connessione,Dobbiamo usare cavi A-B duplex a un capo e cavi A-A duplex all'altro capo.Poiché in questo collegamento, Rx1 deve connettersi a Tx1. Se non usiamo il cavo A-A duplex patch, secondo il principio di progettazione della polarità del cavo A MTP, la fibra 1 può trasmettere alla fibra 1,vale a dire Rx1 può trasmettere a Rx1, che possono causare errori.
2- Connessione polarità B.
I cavi MTP di polarità B utilizzano un design "key up, key up". Pertanto, come mostrato nella figura seguente, la posizione 1 di un connettore corrisponde alla posizione 12 di un altro connettore.quando usiamo il cavo MTP di polarità B per la connessioneDato che il design chiave a chiave aiuta a invertire la polarità, che fa in modo che la fibra 1 trasmetta alla fibra 12, cioè la Rx1 trasmette a Tx1.
3Collegamento polarità C.
Come i cavi MPO di polarità A, i cavi MPO di polarità C usano anche un design chiave su, chiave giù.che rende la posizione 1 di un connettore corrisponde alla posizione 2 di
Come mostrato nella figura qui sotto, quando usiamo un cavo MTP di polarità C per la connessione, dovremmo usare un cavo A-B duplex alle due estremità.Dal momento che il design della fibra incrociata aiuta a capovolgere la polarità, che fa in modo che la fibra 1 trasmetta alla fibra 2, cioè la Rx1 trasmette a Tx1.
Nota: il tipo di polarità è nelle seguenti regole di denominazione: polarità A; polarità B; polarità C
CABLO TORNO Caldo della Zion Communication
- 7236001 ZCM1122HIA1X: MPO Femminile verso MPO Femminile SM 3.0mm LSZH 12 Fibre MPO Patch Cord Custom Meters
- 7236002 ZCM1152HIA1X: MPO Femminile verso MPO Femminile SM 3.0mm LSZH 24 Fibre MPO Patch Cord Custom Meters
- 7236003 ZCM1127HLA1X: MPO femminile a MPO femminile OM3 3.0mm LSZH 12 fibre MPO patch cord Custom meters
- 7236004 ZCM1157HLA1X: MPO femminile a MPO femminile OM3 3.0mm LSZH 24 fibre MPO patch cord Custom meters
- 7236005 ZCM1128HMA1X: MPO Femminile verso MPO Femminile OM4 3.0mm LSZH 12 Fibre MPO Patch Cord Custom Meters
- 7236006 ZCM1158HMA1X: MPO Femminile verso MPO Femminile OM4 3.0mm LSZH 24 Fibre MPO Patch Cord Custom Meters
- 7236007 ZCM2122HIA1X: MTP Femminile a MTP Femminile SM 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
- 7236008 ZCM2152HIA1X: MTP Femminile verso MTP Femminile SM 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
- 7236009 ZCM2127HLA1X: MTP Femminile a MTP Femminile OM3 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
- 7236010 ZCM2157HLA1X: MTP Femminile a MTP Femminile OM3 3.0mm LSZH 24 Fibre MTP Patch Cord Custom Meters
- 7236011 ZCM2128HMA1X: MTP Femminile a MTP Femminile OM4 3.0mm LSZH 12 Fibre MTP Patch Cord Custom Meters
- 7236012 ZCM2158HMA1X: MTP femminile a MTP femminile OM4 3.0mm LSZH 24 fibre MTP patch cord Custom meters
Imballaggio
Questo pacchetto di cavi in fibra ottica, facile da prendere e ben protetto, è stato etichettato e contrassegnato dall' OMC come predefinito.
Dimensioni standard di cartone: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
L'imballaggio può essere personalizzato.
Servizio OEM/ODM per voi
- Colore del cavo, parola di stampa, materiale della cappa del cavo, colore del connettore
- Etichetta OEM, anello identificativo, etichetta del cavo,scatola, marchi di spedizione
- Diverso livello di qualità.
