Durata: | Variazione tipica | Intercambiabilità: | ≤0,2 dB |
---|---|---|---|
Tempi di plug-in: | ≤ 500 | Resistenza alla trazione: | >70 N |
Temperatura di esercizio (℃): | da -40 a +85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

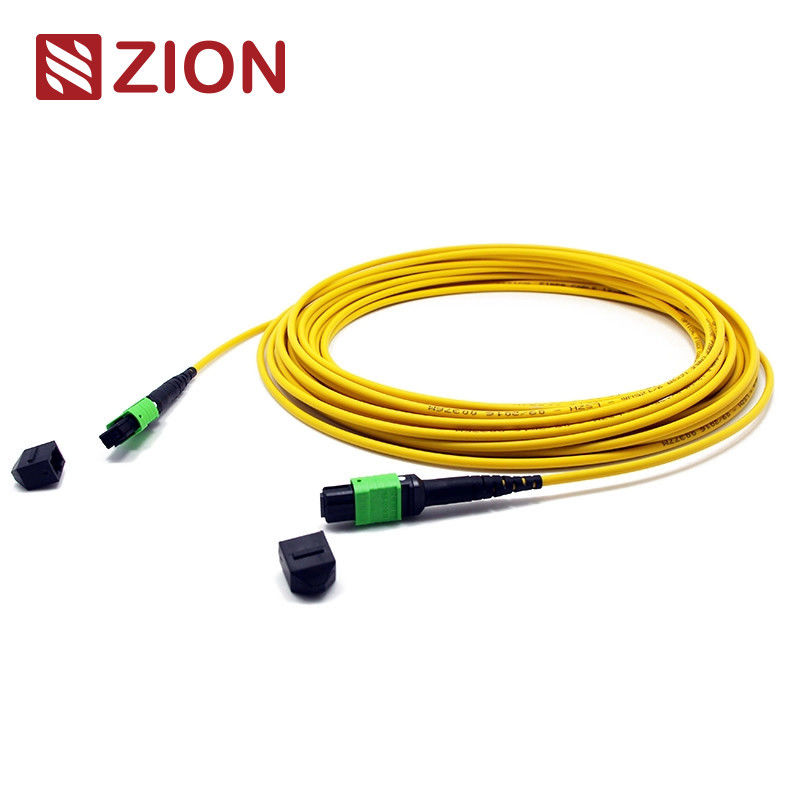

ZCM1152HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24 | |||||||||||||||||||||||||||||||||||||||||||
|
La norma industriale dei connettori:
|
il incontra l'IEC IEC-61754-7 standard; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Cablaggio strutturato compiacente TIA-604-5 (FOCIS5) per TIA-568-C | ||||||||
Manica della fibra del 10G compiacente | ||||||||
40G e 100G IEEE 802,3 |
Specifiche ottiche:
Oggetti di spec. | Singolo modo (8 gradi dell'APC hanno lucidato) | Misto (lucidatura piana del PC) | ||||||
perdita di nsertion (MPO) (IEC 61300-3-34) |
Perdita standard: ≤0.75dB (massimo), ≤0.50dB (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
Perdita standard: ≤0.6dB (massimo), ≤0.50 (tipico) Con poche perdite eccellente: ≤0.35dB (massimo), ≤0.20dB (tipico) |
||||||
Perdita di inserzione (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Attenuazione di riflessione (MPO) | ≥60dB (lucidare 8degree) | ≥25dB | ||||||
Attenuazione di riflessione (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Durevolezza | <0> | |||||||
Intercambiabilità | ≤0.2dB | |||||||
Resistenza alla trazione | >70N | |||||||
Periodi alimentabili | ≤500 | |||||||
Temperatura di funzionamento (℃) | ·- 40 a + 85°C |
Caratteristiche: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Applicazione: | ||||||||||||||||||||||||||||||||||||||||||||
|
Nomina delle informazioni di conferma di Rules&Order:
Tab For Senko in opposizione MPO
Disegno del cavo di toppa della fibra di MPO-MPO 12F.
Lunghezza totale (L) (m) | lunghezza di tolleranza (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% x L/-0 |
|
Un aiuto di tre metodi del collegamento tiene la giusta polarità di MTP/MPO
Soluzione di polarità Base-24
Per prendere con la domanda aumentata di più alta larghezza di banda, 24 cavi della fibra MTP/MPO sono presentati per facilitare la migrazione alla rete 100G. Raddoppia la densità di 12 che la fibra che cabla nella stessa orma, che riduce il numero di fibre, permette i meno la via del cavo ed il miglioramento del flusso d'aria. La manutenzione di polarità di base-24 MTP/MPO che cabla, tuttavia, è più complicata. OMC raccomanda il tipo cavo del tronco di A (agiti alla chiave-giù) MTP/MPO. Con il nostro tipo tipo cassetta di AF, nessun'esigenza di Aand Un--U'al cavo della toppa più. Il metodo della connettività è illustrato nella seguente immagine |
CAVO del TRONCO caldo di Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 12 | ||||||
7236002 | ZCM1152HIA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO MP 3.0mm LSZH 24 | ||||||
7236003 | ZCM1127HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Femmina di MPO ai metri su ordinazione femminili del cavo di toppa delle fibre MPO di MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 12 | ||||||
7236008 | ZCM2152HIA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP MP 3.0mm LSZH 24 | ||||||
7236009 | ZCM2127HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Femmina di MTP ai metri su ordinazione femminili del cavo di toppa delle fibre MTP di MTP OM4 3.0mm LSZH 24 |
Imballaggio
La fibra facilmente presa e ben-protetta ciò pacchetto del cavo ottico è stata identificata e segnato stata da OMC come difetto. Dimensione standard del cartone: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Quale inscatolano per essere usati dipende dal Qty delle merci. L'imballaggio può essere personalizzato. | ||||||||
Servizio di OEM/ODM per voi
1. Colore del cavo, stampante parola, materiale del rivestimento del cavo, il colore del connettore | ||||||||
2. L'etichetta dell'OEM, identifica l'anello, l'etichetta del cavo, scatola, spedente i segni | ||||||||
3. Livello di qualità differente. |
