| Luogo di origine: | La CINA |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | MSHA, CE,CPR, RoHS |
| Numero di modello: | Cavo di alimentatore colante di VHF |
| Quantità di ordine minimo: | 10 CHILOMETRI |
| Imballaggi particolari: | 500M, 1000M, tamburo di legno, pallet |
| Tempi di consegna: | Normalmente 15 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 1000KM/mese |
| Conduttore interno: | 2,31 rame nudo del ± 0.05mm | Dielettrico: | 9,50 PE spumato del ± 0.20mm |
|---|---|---|---|
| Schermo: | treccia nuda del filo di rame di 0.60mm x di 16 | RIVESTIMENTO INTERNO: | 13,00 il nero del PE del ± 0.20mm |
| Rivestimento esterno: | 15,00 ± 0.20mm FR-PVC o LSZH |

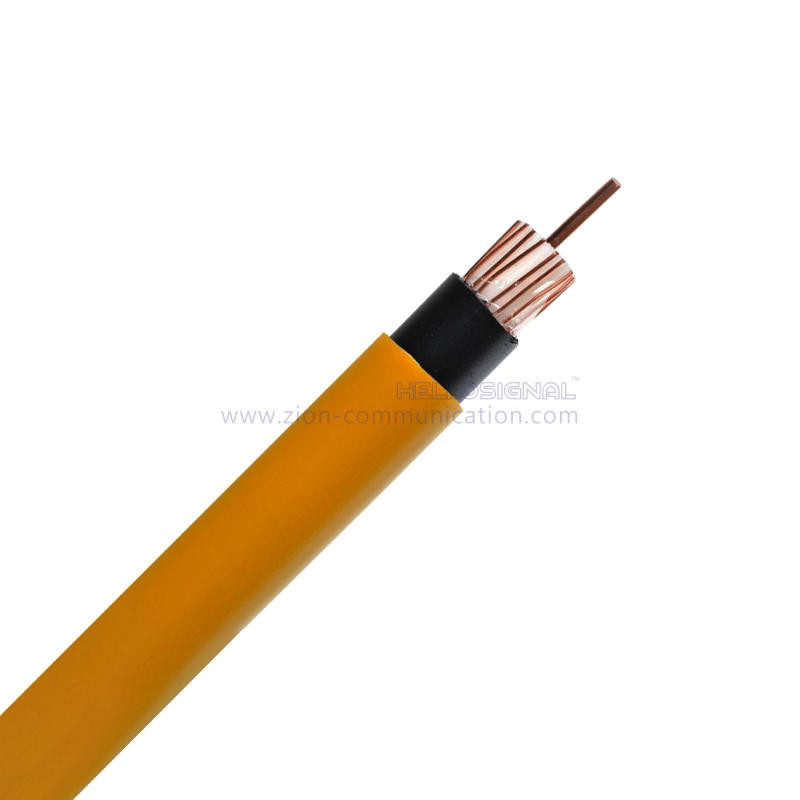

| Cavo di alimentazione che perde VHF(NO.7100500) | ||
| Parametri di costruzione: | ||
| Conduttore interno | Rame nudo 2,31 ± 0,05 mm | |
| Dielettrico | PE espanso 9,50 ± 0,20 mm | |
| Scudo | Treccia di filo di rame nudo 16 x 0,60 mm | |
| Giacca interna | 13,00 ± 0,20 mm PE nero | |
| Giacca esterna | 15,00 ± 0,20 mm FR-PVC o LSZH | |
| Applicazione | Per l'uso nel sistema di comunicazione sotterraneo delle miniere | |
| Caratteristiche elettriche: | ||
| Conduttore interno CC Resistenza |
Il Massimo.deve essere <4,1 Ω/km | |
| Conduttore esterno CC Resistenza |
Il Massimo.deve essere <3,9 Ω/km | |
| Resistenza di isolamento | ＞10,4Ω/km | |
| Capacità | 54 pF/m | |
| Impedenza | 75±3Ω | |
| Frequenza | da 5 a 500 MHz | |
| Attenuazione | ≤3.4dB/100m @ 85MHZ | |
| ≤4.2dB/100m @ 150MHZ | ||
| ≤4.8dB/100m @ 160MHZ | ||
| ≤6.2dB/100m @ 450MHZ | ||
|
Sezione trasversale:
|
||
| Proprietà meccaniche e ambientali: | ||
| Raggio minimo di curvatura | 150 mm | |
| Intervallo di temperatura operativa | -40℃a +70℃ | |
| Diametri del cavo | 15,00 ± 0,20 mm FR-PVC o LSZH | |
