| Luogo di origine: | La CINA |
|---|---|
| Marca: | hellosignal |
| Certificazione: | UL, CE, RoHS |
| Numero di modello: | CAVO DI SORVEGLIANZA DEL CCTV |
| Quantità di ordine minimo: | 30 CHILOMETRI |
| Imballaggi particolari: | Bobina di 1000FT, di 500FT o bobina di legno in scatola |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 3000KM/mese |
| Conduttore: | Rame nudo | Dielettrico: | SPE |
|---|---|---|---|
| Schermo: | CCA (85%) | Conduttore del cavo di potere: | CCA |
| Diametro di cavo di potere di isolamento: | PVC (rosso, nero) | Rivestimento: | Verde del PVC |

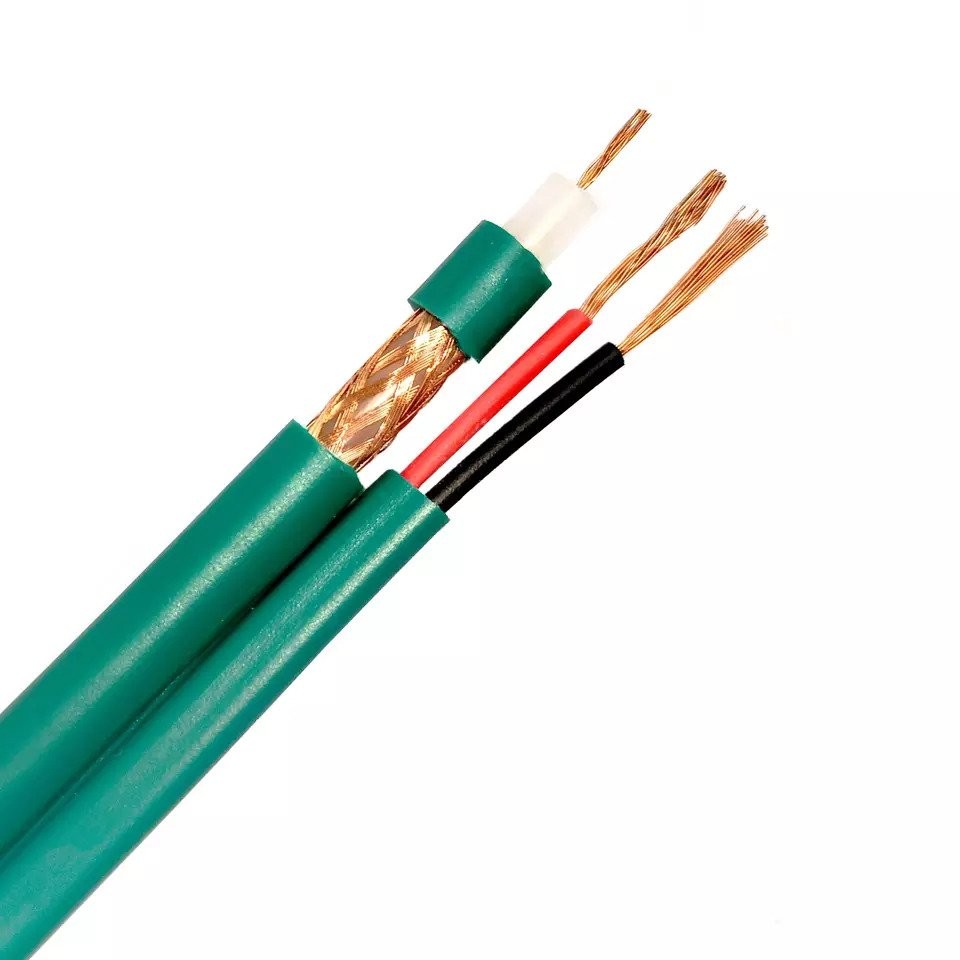

| KX8+2×1.00 PVC - Figura 8(NO.7102073) | ||
Parametri di costruzione: |
||
| Conduttore interno: | Rame nudo 7 × 0,40 mm | |
| Isolamento: | SPE da 7,24 mm |
|
| Scudo: | 168 x 0,16 mm CCA (95%) | |
| Giacca: | Verde in PVC da 10,00 mm | |
| Conduttore del cavo di alimentazione: | 2 x 30/0,20 mm = 1,00 mm2ACC | |
| Isolamento del cavo di alimentazione: | PVC da 2,40 mm in rosso e nero | |
| Rivestimento del cavo di alimentazione: | PVC verde da 5,80 mm | |
| Caratteristiche elettriche: | ||
| Resistenza del conduttore interno | 87,5Ω/KM a 20℃ | |
| Capacità | 67±3 pF/m | |
| Impedenza | 75 ± 3 Ω | |
| Perdita di ritorno | tra 5 e 1000MHz: > 22dB | |
| Velocità di propagazione | 0,85 | |
| Sparker Test (VAC) | 4 | |
| Proprietà meccaniche e ambientali: | ||
| Raggio di curvatura del cavo | 10 volte il diametro del cavo | |
| Intervallo operativo di temperatura | -20℃a +60℃ | |

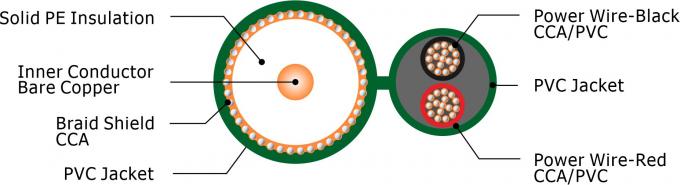

| Sezione trasversale: | ||
 |
||
| Attenuazione (20℃): | ||
| Frequenza (MHz) | Attenuazione massima (dB/100 m) | |
| 10 | 5.00 | |
| 50 | 8.10 | |
| 100 | 13.00 | |
| 200 | 18.50 | |
| 400 | 22.50 | |
| 850 | 34.50 | |
| 950 | 37,50 | |
| 1000 | 45.00 | |
| ※Nota: le prestazioni di trasmissione di cui sopra per 100M, 20±2℃nelle condizioni testate. | ||
| Informazioni sull'ordine: | ||
| Marcatura | HELLOSIGNAL KX6+2×1.00mm2 Figura 8 CAVO TVCC ...305M | |
| Pacchetto interno | 300M o 500M/bobina di legno/cartone | |
| Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il pagamento del deposito. | |
| Marca | HELLOSIGNAL® O OEM | |
