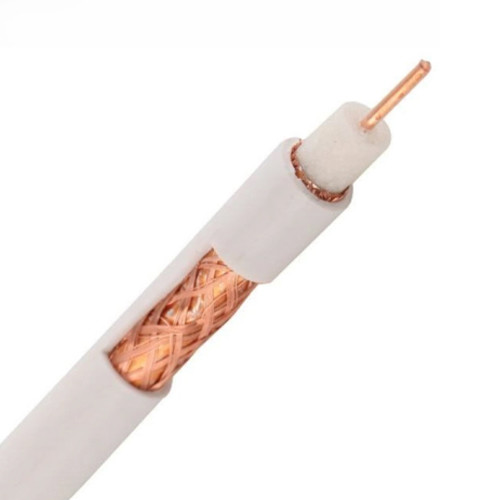

RG59 BC 95% CCA PVC CMP CCTV cavo coaxiale
Cavo coassiale CCTV da 75 Ohm di livello professionale progettato per installazioni di sistemi di sorveglianza estesi con integrità del segnale superiore.
Specificativi del prodotto
Codice del prodotto:- No, no, no.7100166
Conduttore:20AWG rame massello nudo (BC)
di una lunghezza di 20 mm o più ma non superiore a:PE in schiuma
Protezione:95% copertura della treccia CCA
Giacca:PVC CMP
Impedenza:75 ± 3 Ω
Parametri di costruzione
Conduttore interno:0.032"/0.81mm/20 AWG BC
di una lunghezza di 20 mm o più ma non superiore a:0.135"/3.43mm FEP spumato
Scudo:0.12mm Nudo filo di rame 95% copertura
Giacca:0.193"±0.006"/4.90±0.15mm PVC CMP
Spessore della giacca:0.032"/0.81mm
Caratteristiche elettriche
Resistenza interna del conduttore:Max. a 20°C: < 21,2 Ω/km (6,96 Ω/kft)
Capacità:52 ± 3 pF/m (17 ± 0,3 pF/ft)
Impedenza:75 ± 3 Ω
Perdita di rendimento:tra 5 e 1000 MHz: > 22dB
Velocità di propagazione:0.85
Test di accensione (VAC):4
Performance di attenuazione (20°C)
| Frequenza (MHz) |
Attenuazione massima (dB/100 piedi) |
Attenuazione massima (dB/100 m) |
| 1 | 0.30 | 0.98 |
| 10 | 0.95 | 3.11 |
| 100 | 2.95 | 9.67 |
| 200 | 4.50 | 14.75 |
| 400 | 6.80 | 22.30 |
| 700 | 9.67 | 31.70 |
| 900 | 10.60 | 34.75 |
| 1000 | 11.47 | 37.61 |
Proprietà meccaniche e ambientali
Radius di piegatura del cavo:10 volte il diametro del cavo
Intervallo di temperatura di funzionamento:-20°C a 60°C
Dimensioni del cavo:0.193"±0.006"/4.90±0.15mm
Vista della sezione trasversale
Opzioni di imballaggio
Offriamo soluzioni di imballaggio complete tra cui bobina, bobina di plastica, bobina di legno, scatola da tirare, cartone colorato, pallet e altro ancora.durabilità, e l'aspetto professionale.
Informazioni sull'ordine
Marcatura:HELLOSIGNAL RG59 BC 95% BC PVC CCTV CABLE COAXIALE 7100166 ×××M/FT
Confezione:Lunghezze personalizzate disponibili su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet
Tempo di consegna:Tipicamente 25 giorni dopo la ricezione del deposito
Marca:HELLOSIGNAL® o OEM disponibile
Varianti di prodotti simili
| Modello |
Tipo di conduttore e DCR |
Protezione |
Copertura di protezione |
Tipo di giacca |
Capacità |
Impedenza |
| - No, no, no.7100161 |
20AWG(SOL)BC
33.4 Ω/km |
PE in schiuma |
BC-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75 ± 3Ω |
| - No, no, no.7100162 |
20AWG(SOL)BC
33.4 Ω/km |
PE in schiuma |
BC-Braid 95% |
CMR in PVC |
52 ± 3 pF/m |
75 ± 3Ω |
| - No, no, no.7100163 |
20AWG(SOL)BC
33.4 Ω/km |
PE in schiuma |
BC-Braid 95% |
PVC CMP |
52 ± 3 pF/m |
75 ± 3Ω |
| - No, no, no.7100164 |
20AWG(SOL)BC
33.4 Ω/km |
PE in schiuma |
CCA-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75 ± 3Ω |
| - No, no, no.7100165 |
20AWG(SOL)BC
33.4 Ω/km |
PE in schiuma |
CCA-Braid 95% |
CMR in PVC |
52 ± 3 pF/m |
75 ± 3Ω |
Applicazione:Specificamente progettato per lunghezze di percorrenza di telecamere CCTV più lunghe, garantendo una trasmissione affidabile del segnale video su lunghe distanze.
