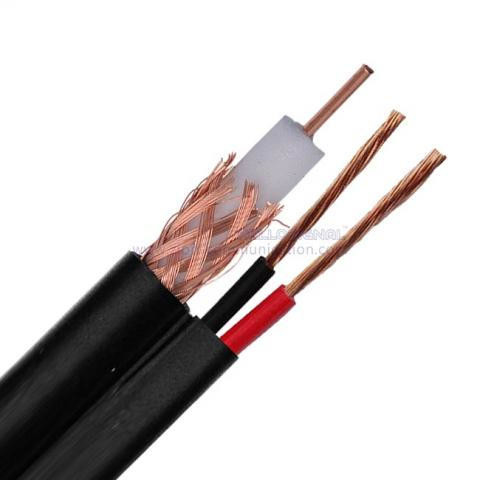

RG59K + 2C0.5 Figura 8
Cavo coassiale TVCC da 75 Ohm
NO.7102035
|
Tipo simile: |
Cavo coassiale |
Nuclei di potenza |
Catalogare
No. |
Tipo cond
&Nom.DCR |
Dielettrico |
Schermatura&
%Copertura |
Giacca |
Cavo di alimentazione Tipo cond |
Cavo di alimentazione
OD di
isolamento |
Giacca |
Nom.Capacità |
RG59 B/U +2C0.50 Figura 8 NO.7102036 |
0,58 mm (SOL) BC 54Ω/km |
Solido P.E |
AVANTI CRISTO Treccia 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm AVANTI CRISTO ) |
1,9 mm HDPE (Rosso nero) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
RG59 B/U +2C0.50 ACC Figura 8 NO.7102037 |
0,58 mm (SOL) BC 54Ω/km |
Solido P.E |
ACC Treccia 95% |
6,00 mm PVC/PE/LSZH |
2x (16*0,2 mm ACC) |
1,9 mm HDPE (Rosso nero) |
5,05 mm PVC/PE/ LSZH |
67±2 pF/m |
RG59Micro +2C0.75 Figura 8 NO.7102040 |
7*0.18mm (SOL) BC 54Ω/km |
Solido P.E |
ACC Treccia 95% |
4,05 mm PVC/PE/LSZH |
2x (16*0,2 mm ACC) |
1,9 mm HDPE (Rosso nero) |
5,05 mm PVC/PE/ LSZH |
52±3 pF/m |
RG59 B/U +2C0.50 ACC Figura 8 NO.7102041 |
0,5 mm (SOL) BC 87,6Ω/km |
Schiuma FEP |
1.Al/PET-Lamina 2.CCA -Treccia 50% |
5,6 mm PVC/PE/LSZH |
2x (16*0,2 mm ACC) |
PVC da 2,0 mm (Rosso nero) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
RG59CCS +2x0,75, Figura 8 NO.7102044 |
0,643 mm (SOL) CCS 252,83Ω/km |
Schiuma FEP |
Foglio 1.AL filo 2.AL |
6,00 mm PVC/PE/LSZH |
2x (16*0,25 mm ACC) |
PVC da 2,0 mm (Rosso nero) |
5,05 mm PVC/PE/ LSZH |
69±2 pF/m |
Parametri di costruzione: |
Conduttore interno |
Rame nudo da 0,70 mm |
Dielettrico |
Polietilene espanso 0,144"/3,66±0,05 mm |
Scudo |
Treccia BC da 0,12 mm (47%) |
Giacca |
0,236"/6,00±0,1mm PVC/PE/LSZH |
Conduttore di alimentazione |
2x(24*0.15mmBC) |
Cavo di alimentazione Diametro dell'isolamento |
HDPE da 0,075"/1,9 mm (rosso, nero) |
Giacca |
PVC/PE/LSZH da 5,05 mm |
Applicazione |
Per l'uso in tirature TVCC più lunghe |
Caratteristiche elettriche: |
Resistenza del conduttore interno |
54 Ohm/KM a 20℃ |
Capacità |
52 ±3 pF/m 17±0,3 pF/ft |
Impedenza |
75 ± 3 Ω |
Perdita di ritorno |
tra 5 e 1000MHz: > 22dB |
Velocità di propagazione |
0,85 |
Sparker Test (VAC) |
4 |
|
Proprietà meccaniche e ambientali |
Raggio di curvatura del cavo |
10 volte il diametro del cavo |
Intervallo di temperatura operativa |
-20℃a 60℃ |
Diametri dei cavi |
6,0 × 5,05 mm |
|
Sezione trasversale |
|
Attenuazione (20℃): |
Frequenza (MHz) |
Attenuazione massima (dB/100 piedi) |
Attenuazione massima (dB/100 m) |
5 |
0,82 |
2.50 |
10 |
0,92 |
2,80 |
50 |
2.13 |
6.50 |
100 |
2.92 |
8,90 |
200 |
4.20 |
12.80 |
400 |
6.07 |
18.50 |
700 |
7.51 |
22.90 |
900 |
8.79 |
26.80 |
1000 |
9.25 |
28.20 |
|
Informazioni sull'ordine: |
Marcatura |
HELLOSIGNAL RG59K + 2C0.5 Figura 8 CAVO COASSIALE CCTV 7102035 ×××M/FT |
Pacchetto |
Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... |
Tempo di consegna |
Normalmente 25 giorni dopo aver ricevuto il deposito. |
Marca |
CIAO SEGNALE®O OEM |
|
