| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINGTONE or OEM |
| Certificazione: | UL, CE, RoHS |
| Numero di modello: | CAVO DI SORVEGLIANZA DEL CCTV |
| Quantità di ordine minimo: | 30 CHILOMETRI |
| Imballaggi particolari: | Bobina di 1000FT, di 500FT o bobina di legno in scatola |
| Tempi di consegna: | 25 giorni lavorativi |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 3000KM/mese |
| Conduttore: | Rame nudo | Dielettrico: | polietilene spumato |
|---|---|---|---|
| Schermo: | Perché-treccia (95%) | Rivestimento: | PVC-CMR |
| Conduttore del cavo di potere: | Poiché | Diametro di cavo di potere di isolamento: | PVC-CMR (rosso, nero) |
|

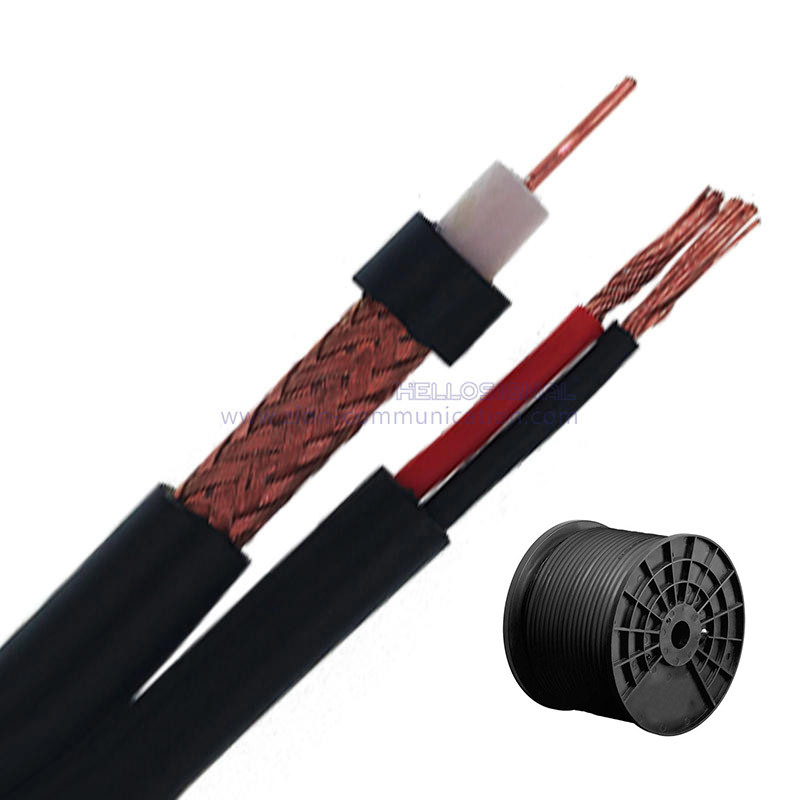

RG59/U +2C18AWG CMR Figura 8 Cavo coassiale TVCC da 75 Ohm NO.7102022 |
||
| Parametri di costruzione: | ||
| Conduttore interno | 0,032"/0,81 mm/20 AWG Rame nudo | |
| Dielettrico | Polietilene espanso 0,144"/3,66±0,05 mm | |
| Scudo | Treccia BC da 0,12 mm (95%) | |
| Giacca | 0,236"/6,00±0,1 mm PVC-CMR | |
| Conduttore di alimentazione | 2x18AWG/(7*0.38mm) BC | |
| Cavo di alimentazione Diametro dell'isolamento | 0,075"/1,90 mm PVC-CMR (rosso, nero) | |
| Giacca | 0,199"/5,05±0,1 mm PVC-CMR | |
| Applicazione | Per l'uso in tirature TVCC più lunghe | |
| Caratteristiche elettriche: | ||
| Resistenza del conduttore interno |
Il Massimo.alle 20℃sarà < 33,5 Ω/km (10,3 Ω/kft) |
|
| Capacità | 52 ±3 pF/m 17±0,3 pF/ft | |
| Impedenza | 75 ± 3 Ω | |
| Perdita di ritorno | tra 5 e 1000MHz: > 22dB | |
| Velocità di propagazione | 0,85 | |
| Sparker Test (VAC) | 4 | |
| Proprietà meccaniche e ambientali | ||
| Raggio di curvatura del cavo | 10 volte il diametro del cavo | |
| Intervallo di temperatura operativa | -20℃a 75℃ | |
| Diametri dei cavi | 6,0 × 5,05 mm | |
| Sezione trasversale | ||
 |
||
| Attenuazione (20℃): | ||
| Frequenza (MHz) | Attenuazione massima (dB/100 piedi) | Attenuazione massima (dB/100 m) |
| 5 | 0,86 | 2.82 |
| 55 | 2.05 | 6.73 |
| 83 | 2.45 | 8.04 |
| 187 | 3.60 | 11.81 |
| 211 | 3,80 | 12.47 |
| 250 | 4.10 | 13.45 |
| 300 | 4.45 | 14.60 |
| 350 | 4.80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5.70 | 18.70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22.87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26.64 |
| Informazioni sull'ordine: | ||
| Marcatura | HELLOSIGNAL RG59/U +2C18AWG CMR Figura 8 CAVO COASSIALE TVCC 7102022 ×××M/FT |
|
| Pacchetto | Lunghezza richiesta su bobina, scatola di trazione, bobina di plastica, bobina di legno, pallet... | |
| Tempo di consegna | Normalmente 25 giorni dopo aver ricevuto il deposito. | |
| Marca | CIAO SEGNALE®O OEM | |
