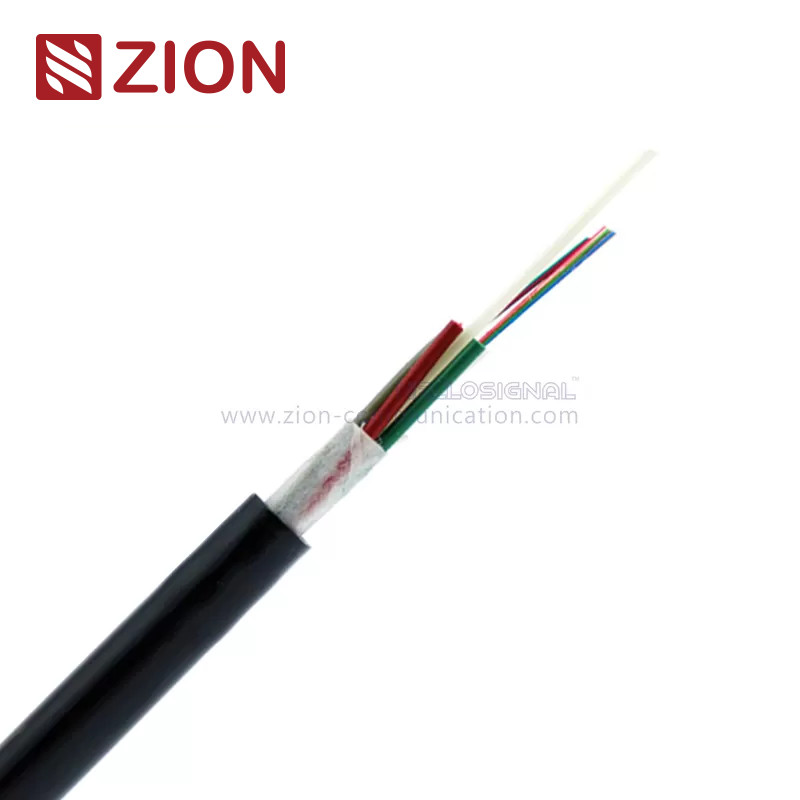

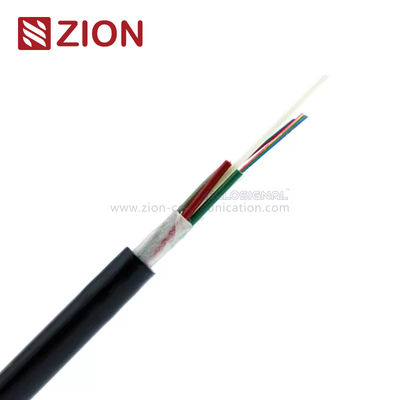

Cavo a fibre ottiche sciolto canalizzato o aereo della metropolitana incagliato GYFTY con la guaina del PE

Cavo in fibra ottica a tubo sciolto con guarnizione in PE

Rapido dettaglio:

Descrizione:

Le fibre, di 250 μm, sono collocate in un tubo sciolto di plastica ad alto modulo, riempito con un composto di riempimento resistente all'acqua.Una plastica rinforzata da fibre (FRP) si trova al centro del nucleo come elemento di resistenza non metallica. I tubi (e i riempitivi) sono stratificati attorno al componente di resistenza in un nucleo compatto e circolare.il cavo è completato da una guaina in PE.

Applicazioni:

• Adottato per la distribuzione all'aperto.
• Adatto per il condotto aereo e il metodo sepolto.
• Comunicazione in rete a lunga distanza e locale.

KT3011 Cavo in fibra ottica a tubo sciolto a catena di fibra ottica con involucro in PE

Descrizione e norme

Il cavo in fibra ottica KT3011 GYFTY è progettato per applicazioni a conduti o aerei, con una costruzione robusta per durabilità e prestazioni affidabili.Le fibre (250 μm) sono collocate all'interno di tubi sciolti di plastica ad alto moduloI tubi sono riempiti con un composto resistente all'acqua per proteggere le fibre dall'umidità e dagli elementi esterni.

Un materiale plastico rinforzato con fibre (FRP) funge da elemento centrale di resistenza non metallica, garantendo una maggiore resistenza meccanica.I tubi sciolti e riempitivi sono stratificati intorno a questo membro di forza centrale per formare un compattoIl cavo è completato da una guaina di polietilene (PE).offrendo una protezione ambientale supplementare.

Questo cavo è conforme alle norme YD/T 901-2001 e IEC 60794-1.

Caratteristiche chiave

• Performance meccaniche e a temperatura:progettati per funzionare in modo affidabile in condizioni meccaniche e di temperatura variabili.
• Resistenza all' idrolisi:I tubi sciolti ad alta resistenza e un composto di riempimento speciale proteggono dall'idrolisi.
• Misure impermeabili:
  1. FRP come elemento di forza centrale.
  2. Composto di riempimento di tubi sciolto.
  3. Riempimento completo del cavo per garantire l'integrità impermeabile.
• Resistenza alla frantumazione e flessibilità:Garantisce stabilità e adattabilità in ambienti diversi.

Parametri tecnici

• Diametro del cavo:100,6 mm per tutte le configurazioni.
• Peso del cavo:88 kg/km.
• Resistenza alla trazione:
  • A lungo termine: 400 N.
  • A breve termine: 1000 N.
• Resistenza alla frantumazione:
  • A lungo termine: 300 N/100 mm.
  • A breve termine: 1000 N/100 mm.
• Radio di piegatura:
  • 10D.
  • Dinamica: 20D.

Performance della fibra ottica

• Dispositivo monouso (G.652/G.655):

  • Attenuazione:
    • @1310 nm: ≤0,36 dB/km (G.652), ≤0,40 dB/km (G.655).
    • @1550 nm: ≤0,22 dB/km (G.652), ≤0,23 dB/km (G.655).
  • lunghezza d'onda limite: ≤ 1260 nm (G.652), ≤ 1480 nm (G.655).

• b. un'ampiezza superiore o uguale a 5 mm,

  • Attenuazione:
    • @850 nm: ≤ 3,0 dB/km.
    • @1300 nm: ≤1,0 dB/km.
  • Larghezza di banda:
    • @850 nm: ≥500 MHz·km (50/125μm), ≥200 MHz·km (62,5/125μm).
    • @1300 nm: ≥1000 MHz·km (50/125μm), ≥600 MHz·km (62,5/125μm).
  • Apertura numerica:
    • 50/125μm: 0,200 ± 0,015 NA.
    • 62.5/125μm: 0,275 ± 0,015 NA.

• Temperatura di funzionamento:-40°C a +70°C.

Informazioni sull'ordine

• Marcatura del cavo:Zion Communication KT3011 GYFTY XXX M (personalizzabile su richiesta).
• Imballaggio:Disponibile in barili di legno da 1000 o 2000 metri (personalizzabili su richiesta).
• Tempo di consegna:In genere 25 giorni dopo la ricezione del deposito.

Vantaggio competitivo:

1, Dalle materie prime ai prodotti finali, eseguiamo intensi controlli di qualità per mantenere la qualità dei nostri prodotti:

A. Materiale in arrivo controllato da QC.

B, controllo dei processi di produzione

A: Processo di fabbricazione

B: Lavoratori formati quotidianamente/settimanale/mensile

C: Manuale delle istruzioni di lavoro per ogni posto di lavoro

Implementazione del sistema D:5S

E: Procedura di manutenzione della macchina

C. Controllo della qualità e ispezione finale

Il personale QC controllerà il materiale, il prodotto di processo e il prodotto finale secondo le specifiche o le procedure di prova.

2, I nostri sforzi di R & S si concentrano sul rafforzamento e lo sviluppo di tecnologie di elementi necessari per sostenere la crescita futura e il successo per i clienti e Zion comunicazione

3, Sappiamo che i clienti hanno esigenze urgenti. Siamo abili nella comunicazione efficace per interagire con i clienti. Per fornire un servizio rapido, possiamo rispondere per voi 7 * 24 ore.

4Possiamo rispondere velocemente e professionalmente alle vostre richieste.

5, Più di 1000 tipi di cavi, connettori e assemblaggi possono essere prodotti e organizzati da noi

6, consegna in tempo
