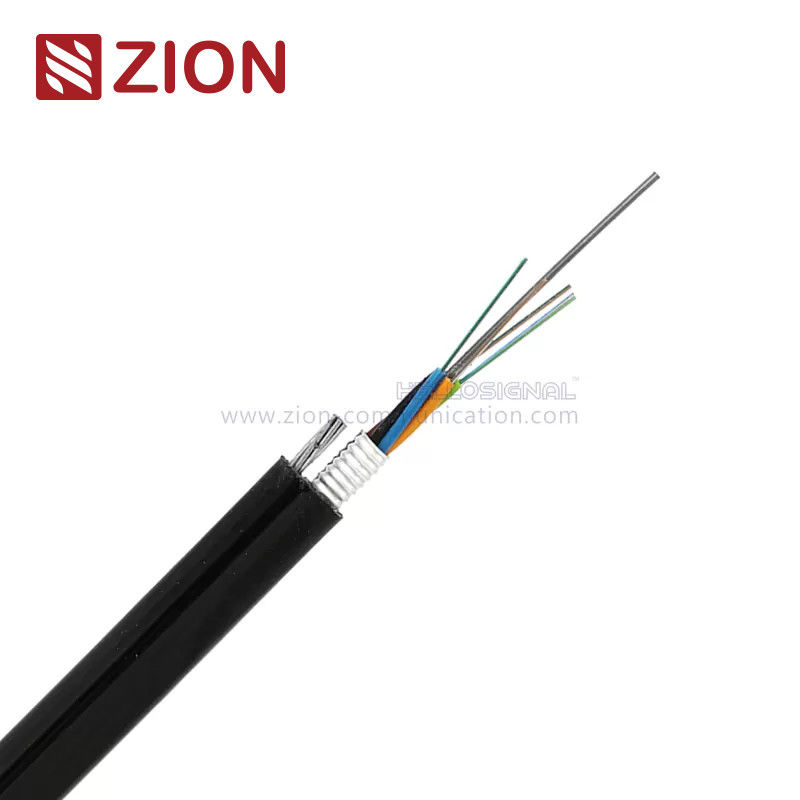

Cavo autoportante GYTC8A Cavo in fibra ottica con barriera antiumidità APL

Rapido dettaglio:

Descrizione:

Le fibre (250 μm) sono collocate in un tubo sciolto di plastica ad alto modulo, riempito con un composto di riempimento resistente all'acqua.Un FRP si colloca al centro del nucleo come elemento di resistenza non metallicaI tubi (e le fibre) sono stratificati intorno al componente di resistenza in un nucleo di cavo compatto e circolare.Questa parte del cavo accompagnato con i fili stratificati come la parte di supporto sono completati con una guaina di polietilene (PE) per essere figura 8 struttura.

Applicazioni:

• Adottato per la distribuzione all'aperto.
• Adatto per il condotto aereo e il metodo sepolto.
• Comunicazione in rete a lunga distanza e locale.

KT3006 Cavo in fibra ottica autoportante GYTC8A con barriera antiumidità APL

Descrizione e norme:

Il cavo in fibra ottica KT3006 GYTC8A è progettato per la durata e l'efficienza nelle installazioni aeree.Il tubo è riempito con un composto di riempimento resistente all'acqua per garantire la protezione delle fibre.

Una plastica rinforzata con fibre (FRP) funge da elemento centrale di resistenza, attorno al quale i tubi e le fibre sciolti sono stratificati per formare un nucleo di cavo compatto.Uno strato di filato di aramide aumenta la resistenza del cavoUn involucro di polietilene (PE) circonda l'intero assemblaggio, garantendo la resistenza alle intemperie.

Il cavo GYTC8A è conforme alle norme YD/T 1155-2001 e IEC 60794-1.

Caratteristiche chiave:

• Progettazione autosostenente:I fili in acciaio a fili forniscono resistenza alla trazione per applicazioni aeree, riducendo al minimo i costi di installazione.
• Performance meccaniche:Progettato per resistere a forti tensioni di trazione e di schiacciamento.
• Resistenza all' idrolisi:I tubi sfusi ad alta resistenza riempiti di composti speciali proteggono dall'umidità e dall'idrolisi.
• Misure di protezione dall'umidità:
  1. Membro della forza centrale dell'acciaio.
  2. Riempimento di composti all'interno dei tubi sciolti e del nucleo del cavo.
  3. Il pieno riempimento del nucleo del cavo garantisce l'integrità impermeabile.

Le specifiche tecniche:

• Dimensioni del cavo:9.5 mm x 18,3 mm per tutte le configurazioni.
• Peso:125 kg/km.
• Resistenza alla trazione:600 N (a lungo termine), 1500 N (a breve termine).
• Resistenza alla frantumazione:300 N/100 mm (a lungo termine), 1000 N/100 mm (a breve termine).
• Radio di piegatura:10D (statico), 20D (dinamico).

Performance della fibra ottica:

• Dispositivo monouso (G.652/G.655):

  • @1310 nm: ≤0,36 dB/km (G.652), ≤0,40 dB/km (G.655).
  • @1550 nm: ≤0,22 dB/km (G.652), ≤0,23 dB/km (G.655).
  • lunghezza d'onda di taglio del cavo: ≤ 1260 nm (G.652), ≤ 1480 nm (G.655).

• b. un'ampiezza superiore o uguale a 5 mm,

  • @850 nm: ≤ 3,0 dB/km.
  • @1300 nm: ≤1,0 dB/km.
  • Larghezza di banda:
    • @850 nm: ≥500 MHz·km (50/125), ≥200 MHz·km (62,5/125).
    • @1300 nm: ≥1000 MHz·km (50/125), ≥600 MHz·km (62,5/125).
  • Apertura numerica:
    • 50/125μm: 0,200 ± 0,015 NA.
    • 62.5/125μm: 0,275 ± 0,015 NA.

• Intervallo di temperatura di funzionamento:-40°C a +60°C.

Informazioni sull'ordine:

• Marcatura del cavo:Zion Communication KT3006 GYTC8A XXX M (personalizzabile su richiesta).
• Imballaggio:Fornite in barili di legno da 1000 o 2000 metri, personalizzabili su richiesta.
• Tempo di consegna:In genere 25 giorni dopo la ricezione del deposito.
