| Luogo di origine: | La Cina |
|---|---|
| Marca: | Zion communication OR OEM |
| Certificazione: | CE, ROHS, VDE, UL |
| Numero di modello: | Cavo a fibre ottiche GYTC8S |
| Quantità di ordine minimo: | 10 chilometri |
| Imballaggi particolari: | 1000M o 2000M/tamburo di legno |
| Tempi di consegna: | Normalmente 25 giorni lavorativi |
| Termini di pagamento: | T / T, L / C |
| Capacità di alimentazione: | 1000KM/mese |
| Unità della fibra: | YOFC, G.652D | Riempimento del 1: | Composto di riempimento della metropolitana |
|---|---|---|---|
| Metropolitana: | Metropolitana sciolta | Riempimento dei 2: | Composto di riempimento del cavo |
| Membro di forza: | Membro di forza centrale | Corazzato: | PSP |
| Guaina esterna: | PE | Forza: | Filo di acciaio incagliato |
| Colore: | Il nero | Pacchetto: | 1000M o 2000M/tamburo di legno |
| Evidenziare: | cavo a fibre ottiche interurbano,cavo di Ethernet a fibra ottica |
||

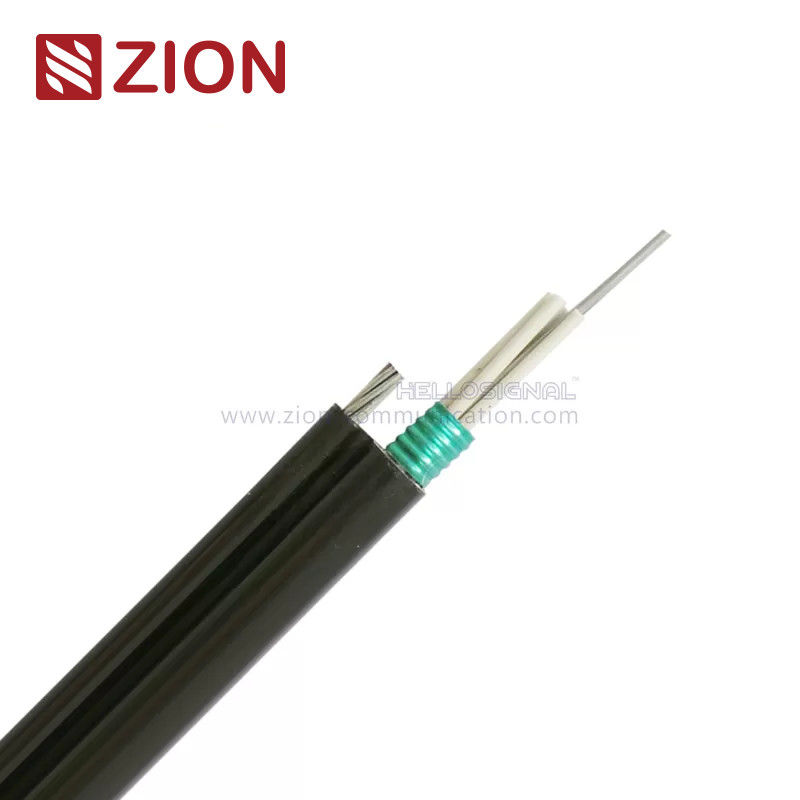

Figura 8 cavo a fibre ottiche GYTC8S con la guaina del PE per l'applicazione autosufficiente
Dettaglio rapido:
Descrizione:
Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto resistente all'acqua del materiale da otturazione. Un filo di acciaio, a volte inguainato con polietilene (PE) per cavo con l'alto numero di fibre, individua nel centro del centro come membro di forza metallico. I tubi (e riempitori) sono incagliati intorno al membro di forza nel centro compatto e circolare del cavo. Un laminato di alluminio (APL) del polietilene è applicato intorno al centro del cavo. quale è riempito di composto del materiale da otturazione per proteggerlo dall'ingresso dell'acqua. Poi il centro del cavo è coperto di guaina interna del PE sottile. Dopo che lo PSP si applica longitudinalmente sopra la guaina interna, il cavo è completato con una guaina esterna del PE.
Applicazioni:
| KT3005 figura 8 cavo a fibre ottiche GYTC8S con la guaina del PE per l'applicazione autosufficiente | ||||||
| Description&Standards: | ||||||
|
Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti un composto resistente all'acqua del materiale da otturazione. Un filo di acciaio, a volte inguainato con polietilene (PE) per cavo con l'alto numero di fibre, individua nel centro del centro come membro di forza metallico. I tubi (e riempitori) sono incagliati intorno al membro di forza nel centro compatto e circolare del cavo. Un laminato di alluminio del polietilene (APL) è applicato intorno al centro del cavo. quale è riempito di composto del materiale da otturazione per proteggerlo dall'ingresso dell'acqua. Poi il centro del cavo è coperto di guaina interna del PE sottile. Dopo lo PSP si applica longitudinalmente sopra l'interno la guaina, il cavo è completata con una guaina esterna del PE. |
||||||
| Il cavo di GYTC8S aderisce bene a YD/T standard 1155-2001as come IEC 60794-1 | ||||||
| Caratteristiche: | ||||||
| La forza ad alta resistenza dei trefoli soddisfa la richiesta di autosufficiente e riduce il costo dell'installazione; | ||||||
| Buona prestazione di temperatura e meccanica; | ||||||
| Tubo sciolto ad alta resistenza che è idrolisi resistente; | ||||||
| Il composto di riempimento del tubo speciale assicura una fibra critica della protezione; | ||||||
| Le seguenti misure sono approntate per assicurare il cavo a tenuta d'acqua: | ||||||
| (1) filo di acciaio usato come il membro di forza centrale; | ||||||
| (2) composto di riempimento del tubo sciolto; | ||||||
| (3) materiale da otturazione del centro del cavo di 100%; | ||||||
| Parametri tecnici: | ||||||
| Tipo di cavo | Diametro del cavo (millimetro) |
Peso del cavo (kg/km) |
Resistenza alla trazione Lungamente/a breve termine (n) |
Resistenza di schiacciamento Lungamente/a breve termine (N/100mm) |
Piegamento Raggio Dinamico |
|
| GYTC8S-2~6 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-8~12 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-14~18 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-20~24 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-26~30 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-31~36 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-37~42 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-43~52 | 9.5*18.3 | 245 | 2500/4000 | 600/1500 | 10D/20D | |
| Caratteristiche di fibra ottica: | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Attenuazione (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Larghezza di banda (classe A) | @850nm | ≥500 megahertz·chilometro | ≥200 megahertz·chilometro | |||
| @1300nm | ≥1000 megahertz·chilometro | ≥600 megahertz·chilometro | ||||
| Apertura numerica | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Λcc di lunghezza d'onda di taglio del cavo | ≤1260nm | ≤1480nm | ||||
| Stoccaggio/temperatura di funzionamento: -40℃ a + 60℃ | ||||||
| Informazioni di ordine: | ||||||
| Segno |
Comunicazione KT3005 GYTC8S XXX m. di Zion (o per richiesta del cliente) |
|||||
| Pacchetto | 1000M o 2000M/tamburo di legno (o per richiesta del cliente) | |||||
| Termine di consegna | I normalmente 25 giorni dopo hanno ricevuto il deposito. | |||||
Vantaggio competitivo:
1, dalle materie prime ai prodotti finiti, eseguiamo i controlli intensi di qualità per mantenere la nostra qualità del prodotto:
A, materiale ricevuto ispezionato da controllo di qualità.
B, controllo di processo di fabbricazione
A: Processo di fabbricazione
B: Quotidiano/settimanale/mensile preparati lavoratori
C: Manuale d'istruzione del lavoro ad ogni posto di lavoro
D: sistema 5S implementato
E: Procedura di manutenzione a macchina
C, controllo di qualità ed ispezione finale
Il personale del controllo di qualità controllerà il materiale, il prodotto trattato ed il prodotto finito secondo la specificazione o il metodo di prova.
2, i nostri sforzi di R & S concentrano sulle tecnologie rinforzanti e di sviluppi dell'elemento state necessarie per sostenere la crescita futura ed il successo per i clienti e la comunicazione di Zion
3, sappiamo che i clienti hanno bisogni urgenti. Siamo esperti all'efficace comunicazione interagire con i clienti. Per fornire il servizio rapido, possiamo rispondere per voi ore 7*24.
4, noi possiamo rapidamente e professionale risposta per la domanda
5, più di 1000 generi di cavo, connettori e monta possono essere prodotti ed organizzato da noi
6, consegna di Intime
