Tutto il cavo aereo autosufficiente dielettrico ADSS con PE o alla guaina esterna

ADSS a cavo aereo autoportante completamente dielettrico con guaina esterna PE o AT

Rapido dettaglio:

Descrizione:

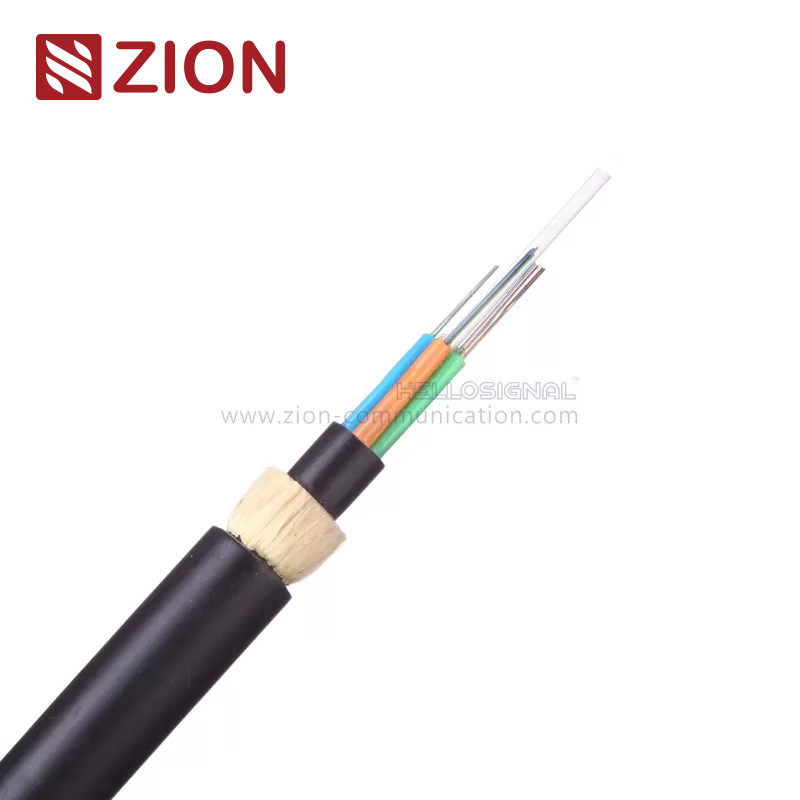

Il cavo ADSS è un tubo sciolto, con fibre di 250 μm posizionate in un tubo sciolto di alta

I tubi sono stratificati attorno a un FRP (Fibra rinforzata di plastica) come un materiale non metallico

Dopo che il cavo è stato riempito con il composto di riempimento, viene coperto con una sottile guaina di polietilene (PE) come guaina interna.Dopo lo strato di

i filati di aramide vengono applicati sulla guaina interna come elemento di resistenza, il cavo è completato con

PE o AT (anti-tracking)come guaina esterna.

Applicazioni:

• Per le linee aeree di corrente inferiore a 110 KV, è applicata una guaina esterna in PE.
• Per le linee aeree di corrente pari o superiori a 110 KV, si applica la guaina esterna AT.
• Il progetto dedicato della quantità di aramide e del processo di stranding può soddisfare la domanda su varie lunghezze.

KT3002 Cavo aereo autoportante completamente dielettrico (ADSS) con guaina esterna PE o AT

Descrizione e norme

Il cavo ADSS è progettato come una struttura a fili di tubo sciolto.Questi tubi sono bloccati attorno a un elemento di forza centrale di plastica rinforzata a fibra (FRP)Il nucleo è riempito con un composto di riempimento per la protezione, quindi coperto con una guaina interna in PE (polietilene).Un strato di filati di aramide viene applicato sulla guaina interna come elemento di resistenza, e il cavo è rifinito con una guaina esterna PE o AT (Anti-Tracking).

Questo cavo soddisfa i requisiti diIEEE 1222-2004- eIEC 60794-1norme.

Caratteristiche

• Performance meccaniche e di temperatura eccellenti
• Tubo libero ad alta resistenza e resistente all'idrolisi.
• Il composto di riempimento speciale garantisce una protezione critica delle fibre.
• I doppi FRP aumentano la resistenza alla trazione.
• La guaina PE offre resistenza ai raggi UV.
• Leggera, di piccolo diametro e facile da installare.
• Supporta lunghi tempi di consegna.

Parametri tecnici

I parametri tecnici del cavo ADSS indicano che ha diametri esterni variabili di 13,0 mm, 13,6 mm e 14,5 mm, con pesi rispettivi per le involucre PE di 132 kg/km, 145 kg/km,e 164 kg/km, e per le guarnizioni AT di 142 kg/km, 156 kg/km e 177 kg/km. Le resistenze di trazione di lavoro massime ammesse sono di 6000 N, 10000 N e 15000 N, con resistenze di rottura di 15000 N, 24000 N e 36000 N..Le lunghezze idonee per le norme NESC variano da 230 m a 480 m per la lunghezza A e da 150 m a 320 m per la lunghezza B, a seconda delle specifiche del cavo.

Caratteristiche della fibra ottica

Per le caratteristiche della fibra ottica, la fibra monomodo G.652 ha un'attenuazione di ≤ 0,36 dB/km a 1310 nm e ≤ 0,22 dB/km a 1550 nm, mentre la fibra G.655 ha un'attenuazione di ≤ 0.40 dB/km a 1310 nm e ≤ 0.23 dB/km a 1550 nm. La fibra multimodo 50/125μm presenta attenuazioni ≤ 3,0 dB/km a 850 nm e ≤ 1,0 dB/km a 1300 nm, con una larghezza di banda di ≥ 600 MHz·km a 850 nm e ≥ 1200 MHz·km a 1300 nm..La fibra 5/125μm ha un'attenuazione ≤ 3,0 dB/km a 850 nm e ≤ 1,0 dB/km a 1300 nm, con una larghezza di banda di ≥ 200 MHz·km a 850 nm e ≥ 600 MHz·km a 1300 nm. Le aperture numeriche sono 0,200±0.015 per le fibre 50/125 μm e 0.275±0.015 per le fibre 62,5/125μm, con lunghezze d'onda di taglio del cavo ≤ 1260 nm per le fibre G.652 e ≤ 1450 nm per le fibre G.655.

Temperatura di stoccaggio/funzionamento

• Temperatura di funzionamento:-40°C a +70°C

Informazioni sull'ordine

• Marcatura: Zion Communication KT3002 ADSS XXX M(personalizzabile su richiesta).
• Confezione:Disponibile in:1000Mo2000Mlunghezze, fornite su tamburi di legno (confezioni personalizzate disponibili).
• Tempo di consegna:Tipicamente25 giornidalla ricezione del deposito.

Vantaggio competitivo:

1, Dalle materie prime ai prodotti finali, eseguiamo intensi controlli di qualità per mantenere la qualità dei nostri prodotti:

A. Materiale in arrivo controllato da QC.

B, controllo dei processi di produzione

A: Processo di fabbricazione

B: Lavoratori formati quotidianamente/settimanale/mensile

C: Manuale delle istruzioni di lavoro per ogni posto di lavoro

Implementazione del sistema D:5S

E: Procedura di manutenzione della macchina

C. Controllo della qualità e ispezione finale

Il personale QC controllerà il materiale, il prodotto di processo e il prodotto finale secondo le specifiche o le procedure di prova.

2, I nostri sforzi di R & S si concentrano sul rafforzamento e lo sviluppo di tecnologie di elementi necessari per sostenere la crescita futura e il successo per i clienti e Zion comunicazione

3, Sappiamo che i clienti hanno esigenze urgenti. Siamo abili nella comunicazione efficace per interagire con i clienti. Per fornire un servizio rapido, possiamo rispondere per voi 7 * 24 ore.

4Possiamo rispondere velocemente e professionalmente alle vostre richieste.

5, Più di 1000 tipi di cavi, connettori e assemblaggi possono essere prodotti e organizzati da noi

6, consegna in tempo
