Casa > Prodotti> Sistema in fibra ottica> 1/2" cavo coaxiale RF dielettrico in rame per la trasmissione di segnali ad alte prestazioni fino a 6 GHz

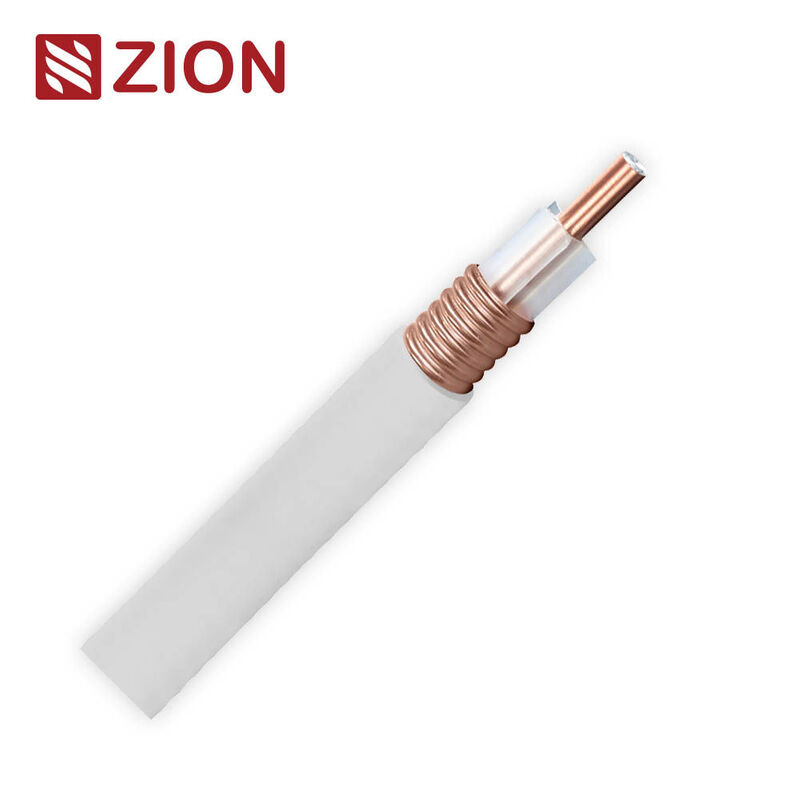

1/2" cavo coaxiale RF dielettrico in rame per la trasmissione di segnali ad alte prestazioni fino a 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Informazioni di base
Luogo di origine: Ningbo, Shanghai
Marca: hellosignal
Numero di modello: Rf
Quantità di ordine minimo: 10 km
Imballaggi particolari: rotolo, bobina di legno, cartone, pallet
Tempi di consegna: Normalmente 25 giorni lavorativi
Miglior prezzo Contattaci
Informazioni dettagliate
Evidenziare:

Cavo coassiale RF da 1/2"

,

Cavo dielettrico ad aria di rame

,

Cavo coassiale a 6 GHz

Descrizione di prodotto

■Descrizione del prodotto

Questo cavo coaxiale RF dielettrico a aria di rame da 1/2" è progettato per la trasmissione di segnali RF ad alte prestazioni nelle comunicazioni wireless, TV e radio, sistemi di difesa HF, radio mobile,Soluzioni per cavi, e applicazioni DAS in edificio.
Il suo conduttore esterno in rame ondulato, il dielettrico a bassa perdita e il controllo di impedenza di precisione garantiscono un'eccellente stabilità elettrica su frequenze fino a6 GHz.

■Caratteristiche di progettazione

Componente Materiale / Specifica
Conduttore interno Cavo di alluminio rivestito di rame, Ø 4,75 ± 0,05 mm
Isolamento Polietilene estruso, Ø 11,80 ± 0,20 mm
Conduttore esterno Copper ondulato, Ø 13,80 ± 0,15 mm
Giubbotto PVC, colore bianco, Ø 15,90 ± 0,20 mm

■Specifiche elettriche

Parametro Valore
Impedenza 50 ± 1 Ω
Velocità relativa di propagazione 0.88
Capacità 76 pF/m
Frequenza massima di funzionamento 6 GHz
Classificazione di potenza massima 40 kW
Tensione di prova di scintilla della giacca 8 000 Vrms
Resistenza continua del conduttore interno ≤ 1,62 Ω/km
Resistenza DC del conduttore esterno ≤ 1,90 Ω/km

■Specifiche ambientali

Condizione Intervallo di temperatura
Installazione -20°C a +60°C
Funzionamento -40°C a +85°C
Immagazzinamento -40°C a +85°C

■Specifiche meccaniche

Parametro Valore
Resistenza alla trazione 1120 N
Min. raggio di piegatura (singolo) 76 mm
Min. raggio di piegatura (ripetuta) 127 mm
Momento di piegatura 4.1 N·m
Resistenza alla frantumazione della piastra piatta 19.2 N/mm

■Condizioni standard

Attenuazione, VSWR:misurato a temperatura ambiente di 20°C, VSWR = 1.0
Potenza media:misurato a temperatura ambiente di 40°C, VSWR = 1.0
Potenza media (alta temperatura):Temperatura interna del conduttore = 100°C

■VSWR (voltage standing wave ratio)

Banda di frequenza VSWR Max
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz ️ 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz ️ 6000 MHz ≤ 129

■Attenuazione e gestione della potenza

Frequenza (MHz) Attenuazione tipica (dB/100 m) Potenza media (kW)
200 3.14 2.3
450 4.84 1.49
800 6.64 1.09
900 7.08 1.02
1500 9.45 0.77
1800 10.5 0.69
2000 11.2 0.65
2200 11.8 0.62
2400 12.4 0.59
2500 12.7 0.59
2700 13.3 0.55
3500 15.5 0.47
4000 16.8 0.44
5000 19.3 0.38
6000 21.6 0.34

■Imballaggio

Imballaggio: 500 m per bobina
Dimensione del rullo: 75 × 53 × 75 cm

■Certificazione

Il cavo è conforme alle pertinenti norme internazionali per la trasmissione coaxiale RF.

■Ordinazione

Numero della parte Descrizione
7101116 1-2" CM PVC dielettrico per aria
7101116R 1-2" CMR/FT4 PVC dielettrico per aria
7101116P 1-2" PVC dielettrico per aria CMP/FT6
